Данные каталога CRN 64-7-1 A-F-G-V-HQQV

Наименование продукцииCRN 64-7-1 A-F-G-V-HQQV A-F-G-V HQQV
Производственный номер96123814
EAN номер5700396700755

Описание CRN 64-7-1 A-F-G-V-HQQV

CRN 64-7-1 A-F-G-V-HQQV Вертикальный многоступенчатый центробежный насос с нормальным всасыванием типа "ин-лайн" для монтажа на бетонном основании.

Характеристики насоса: -Рабочие колеса, промежуточные камеры и внешние части корпуса выполнены из Нержавеющая сталь DIN W.-Nr.DIN W.-Nr. 1.4401. -Головная и нижняя опорная часть насоса выполнены из Нержавеющая стальDIN W.-Nr.DIN W.-Nr. 1.4408. -Установочная длина подшипника в соответствии с DIN 24960. -Крутящий момент передается через разъемную муфту. -Подсоединение к трубопроводу с помощью фланцев/муфтDIN.

3-фазный асинхронный электродвигатель.

Основные данные CRN 64-7-1 A-F-G-V-HQQV

Частота вращения2957 об/м
Номинальная подача64 м3
Номинальный напор151 м
Рабочие колеса7
Уменьш. рабочее колесо1
Уплотнение валаHQQV
Ступени7
Исполнение насосаA
МодельA

Изображение CRN 64-7-1 A-F-G-V-HQQV

Изображение насосов CRN 64-7-1 A-F-G-V-HQQV
Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего.

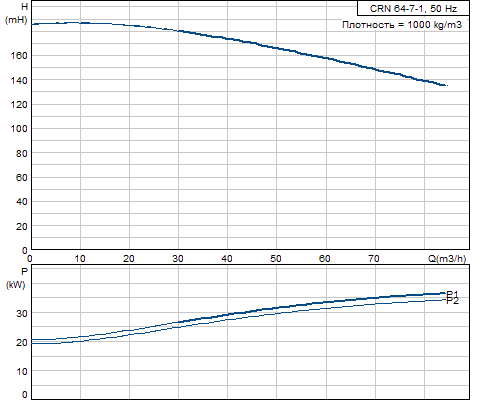

Кривая характеристики CRN 64-7-1 A-F-G-V-HQQV

Кривая характеристики насосов CRN 64-7-1 A-F-G-V-HQQV

Жидкость CRN 64-7-1 A-F-G-V-HQQV

Диапазон температур жидкости-20 .. 90 °C

Материалы CRN 64-7-1 A-F-G-V-HQQV

Корпус насосаНержавеющая сталь
DIN W.-Nr. 1.4408
AISI 316 LN
Рабочее колесоНержавеющая сталь
DIN W.-Nr. 1.4401
AISI 316
Код материалаG
Код резиныV

Данные электрооборудования CRN 64-7-1 A-F-G-V-HQQV

Тип электродвигателяSIEMENS
Класс энергоэффективностиEfficiency class 1
Количество полюсов2
Номинальная мощность - P237 кВт
Энергия (Р2), необходимая для насоса37 кВт
Промышленная частота50 Hz
Номинальное напряжение3 x 380-415D/660-690Y V
Номинальный ток67,0-63,0/38,5-36,0 A
Пусковой ток720 %
Cos фи - характеристика мощности0,89
Номинальная скорость2960 об/м
Эффективность электродвигателя при полной нагрузке94,0 %
Эффективность двигателя при 3/4 нагрузки94,0 %
Эффективность электродвигателя при 1/2 нагрузки93,0 %
Класс защиты (IEC 34-5)55
Класс изоляции (IEC 85)F
Защита электродвигателяPTC
Номер электродвигателя81D15334

Монтаж CRN 64-7-1 A-F-G-V-HQQV

Максимальная температура окружающей среды40 °C
Макс. давление при заданной темп-ре30 бар / 90 °C
30 / -20 бар / °C
Стандартный фланецDIN
Код соединенияF
Соединение трубDN 100
Допустимое давлениеPN 25 / PN 40
Размер фланца электродвигателяFF350

Другое CRN 64-7-1 A-F-G-V-HQQV

Нетто вес359 кг
Полный вес410 кг
Объем упаковки0.77 м3

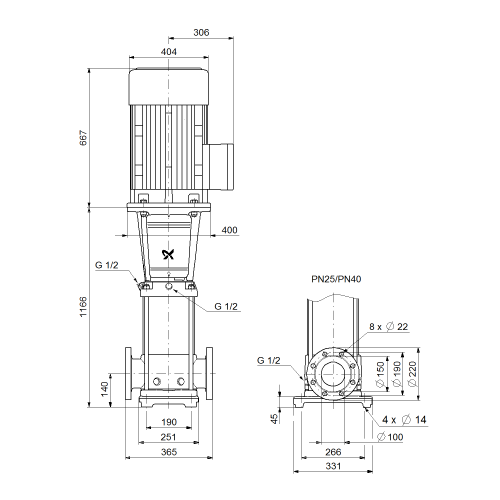

Габаритный чертеж CRN 64-7-1 A-F-G-V-HQQV

Габаритный чертеж насосов CRN 64-7-1 A-F-G-V-HQQV
ПримечаниеПравовая оговорка
Внимание! Все величины даны в [мм], если не указано иное.На данном упрощённом габаритном чертеже представлены не все компоненты.

Схема подключений CRN 64-7-1 A-F-G-V-HQQV

Схема подключений насосов CRN 64-7-1 A-F-G-V-HQQV
