DMX 4-10 B-SS/V/SS-X-E1AA

Заказать

Данные каталога DMX 4-10 B-SS/V/SS-X-E1AA

Наименование продукцииDMX 221 4-10
Производственный номер96293586
EAN номер5700831472414

Описание DMX 4-10 B-SS/V/SS-X-E1AA

DMX 221 4-10

Насос 221 серии DMX представляет собой объёмный мембранный дозировочный насос. Посредством системы «редуктор-эксцентрик-толкатель» мембрана механически соединяется с электродвигателем переменного тока. Объём дозирования регулируется изменением длины хода толкателя с помощью ручки регулировки хода в диапазоне 1:10. Проточная часть состоит из: - Дозирующей головки - Мембраны с тефлоновым покрытием - Двойных шариковых клапанов до 50 л/ч и одинарных шариковых клапанов от 60 л/ч

Другие характеристики: - Прочный насос для промышленного применения с пластиковым стойким к химическому воздействию корпусом - Конструкция, облегчающая монтаж и эксплуатацию насоса - Долговечная мембрана с тефлоновым покрытием - Оптимальная градация производительности и частоты ходов - Точность lt; ±1,5%, линейность lt;±4%

Основные данные DMX 4-10 B-SS/V/SS-X-E1AA

Макс.производительность4 л/ч
Макс. рабочее давление10 бар
Данные на паспортной табличкеCE
КлапанStandard

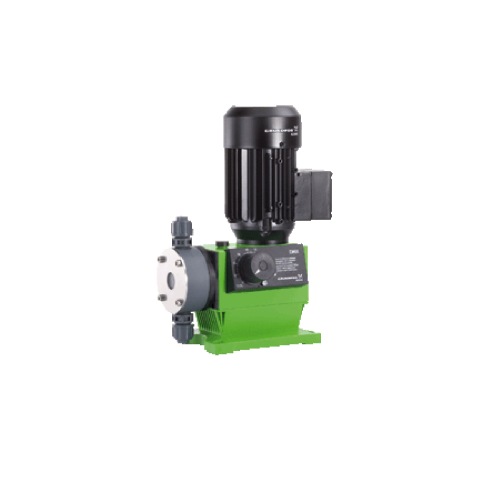

Изображение DMX 4-10 B-SS/V/SS-X-E1AA

Изображение насосов DMX 4-10 B-SS/V/SS-X-E1AA
Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего.

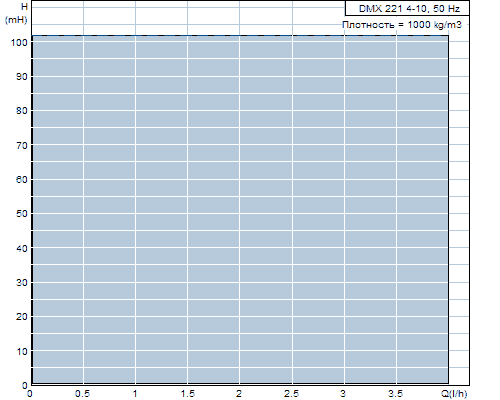

Кривая характеристики DMX 4-10 B-SS/V/SS-X-E1AA

Кривая характеристики насосов DMX 4-10 B-SS/V/SS-X-E1AA

Материалы DMX 4-10 B-SS/V/SS-X-E1AA

Корпус насосаНержавеющая сталь, DIN 1.4401
Шарик клапанаНержавеющая сталь, DIN 1.4401
ПрокладкаFKM

Данные электрооборудования DMX 4-10 B-SS/V/SS-X-E1AA

Подводимая мощность - P190 Вт
Номинальное напряжение3 x 230/400 V 50/60 Hz 440/480 V 60 Hz
Класс защиты (IEC 34-5)IP 65/F
Тип кабельной вилкиNo cable, no plug

Монтаж DMX 4-10 B-SS/V/SS-X-E1AA

Макс. рабочее давление10 бар
Вход насосаThreaded, Rp 1/4, female
Выход насосаThreaded, Rp 1/4, female

Устр-ва управл-ия DMX 4-10 B-SS/V/SS-X-E1AA

Вариант управленияB
Регулирование длины ходаManual stroke length adjustment knob
Панель управленияБез панели управления
Контроль уровняNot integrated
Импульсное управлениеNot integrated

Другое DMX 4-10 B-SS/V/SS-X-E1AA

СерводвигательNO
Обнаружение утечекNO
Grundfos Alldos PN221-4-10109

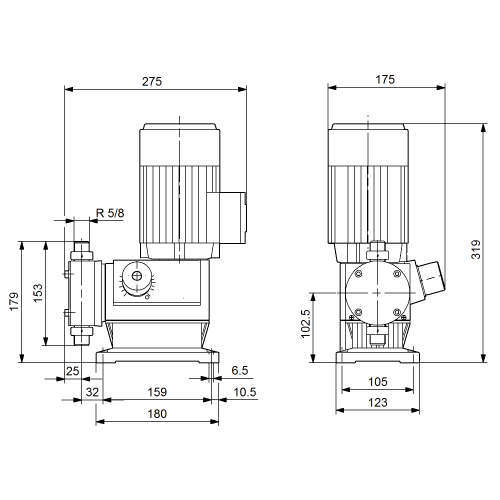

Габаритный чертеж DMX 4-10 B-SS/V/SS-X-E1AA

Габаритный чертеж насосов DMX 4-10 B-SS/V/SS-X-E1AA
ПримечаниеПравовая оговорка
Внимание! Все величины даны в [мм], если не указано иное.На данном упрощённом габаритном чертеже представлены не все компоненты.
