DMX 280-8 B-SS/V/SS-X-E1A1A1

Заказать

Данные каталога DMX 280-8 B-SS/V/SS-X-E1A1A1

Наименование продукцииDMX 226 280-8
Производственный номер96293612
EAN номер5700831475804

Описание DMX 280-8 B-SS/V/SS-X-E1A1A1

DMX 226 280-8

Насос серии DMX представляет собой объёмный мембранный дозировочный насос. Посредством системы «редуктор-эксцентрик-толкатель» мембрана механически соединяется с электродвигателем переменного тока. Объём дозирования регулируется изменением длины хода толкателя с помощью ручки регулировки хода в диапазоне 1:10. Проточная часть состоит из: - Дозирующей головки - Мембраны с тефлоновым покрытием - Шаровых клапанов

Другие характеристики: - Прочный насос с алюминиевым корпусом для промышленного применения - Конструкция, облегчающая монтаж и эксплуатацию насоса - Долговечная мембрана с тефлоновым покрытием - Оптимальная градация производительности и частоты ходов - Точность lt; ±1,5%, линейность lt;±4%

Только для насосов, сертифицированных по ATEX Дозировочный насос DMX 226 сертифицирован по руководящим принципам ATEX RL 94/9/EC для неэлектрических материалов. Исполнения двигателей EEx e и EEx d, используемые Grundfos/Alldos, сертифицированы производителями по руководящим принципам ATEX для электрических материалов. На шильдике имеется маркировка ATEX.

Основные данные DMX 280-8 B-SS/V/SS-X-E1A1A1

Макс.производительность280 л/ч
Макс. рабочее давление8 бар
Данные на паспортной табличкеCE
КлапанStandard

Изображение DMX 280-8 B-SS/V/SS-X-E1A1A1

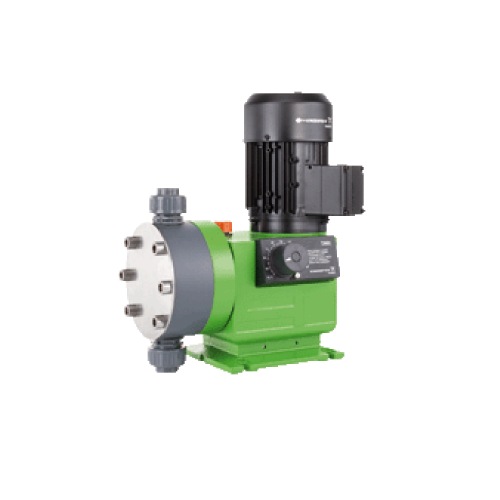

Изображение насосов DMX 280-8 B-SS/V/SS-X-E1A1A1
Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего.

Кривая характеристики DMX 280-8 B-SS/V/SS-X-E1A1A1

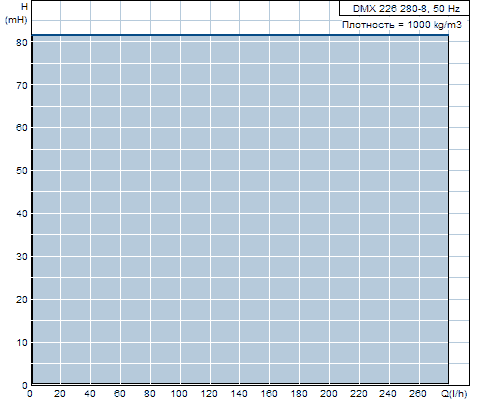

Кривая характеристики насосов DMX 280-8 B-SS/V/SS-X-E1A1A1

Материалы DMX 280-8 B-SS/V/SS-X-E1A1A1

Корпус насосаНержавеющая сталь, DIN 1.4401
Шарик клапанаНержавеющая сталь, DIN 1.4401
ПрокладкаFKM

Данные электрооборудования DMX 280-8 B-SS/V/SS-X-E1A1A1

Подводимая мощность - P1370 Вт
Номинальное напряжение3 x 230/400 V 50/60 Hz 440/480 V 60 Hz
Класс защиты (IEC 34-5)IP 65/F
Тип кабельной вилкиNo cable, no plug

Монтаж DMX 280-8 B-SS/V/SS-X-E1A1A1

Макс. рабочее давление8 бар
Вход насосаThreaded, Rp 3/4
Выход насосаThreaded, Rp 3/4

Устр-ва управл-ия DMX 280-8 B-SS/V/SS-X-E1A1A1

Вариант управленияB
Регулирование длины ходаManual stroke length adjustment knob
Панель управленияБез панели управления
Контроль уровняNot integrated
Импульсное управлениеNot integrated
Остальные входы/выходыNot integrated

Другое DMX 280-8 B-SS/V/SS-X-E1A1A1

СерводвигательNO
Обнаружение утечекNO
Grundfos Alldos PN226-280L-10020

Габаритный чертеж DMX 280-8 B-SS/V/SS-X-E1A1A1

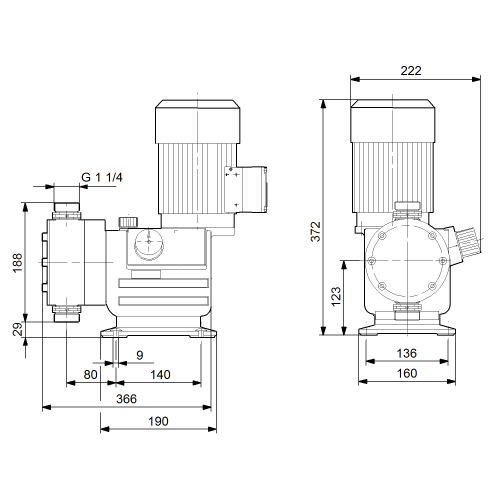

Габаритный чертеж насосов DMX 280-8 B-SS/V/SS-X-E1A1A1
ПримечаниеПравовая оговорка
Внимание! Все величины даны в [мм], если не указано иное.На данном упрощённом габаритном чертеже представлены не все компоненты.
