Hydro MPC-E 4 CRE 5-8

Заказать

Данные каталога Hydro MPC-E 4 CRE 5-8

Наименование продукцииHYDRO MPC-E 4 CRE 5-8
Производственный номер95044534
EAN номер5700835494078

Основные данные Hydro MPC-E 4 CRE 5-8

Система с мин. расходом2.5 м3
Maкс. расход34 м3
Система с макс. расходом34 м3
Макс. гидростатический напор53 м
Рабочие колеса основного насоса8
Макс. рабочее давление16 бар
Основной тип насосаCRE5-8
Номер основн.насоса96518430
Количество насосов4
Положение клапананапорная сторона

Изображение Hydro MPC-E 4 CRE 5-8

Изображение насосов Hydro MPC-E 4 CRE 5-8
Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего.

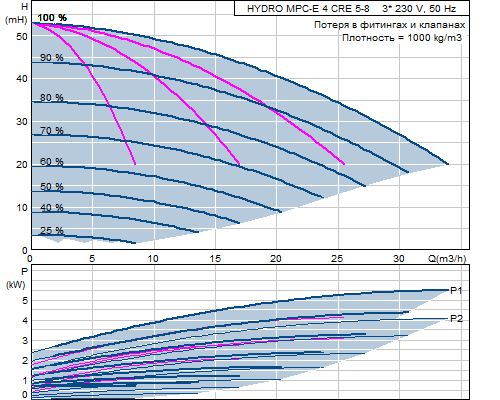

Кривая характеристики Hydro MPC-E 4 CRE 5-8

Кривая характеристики насосов Hydro MPC-E 4 CRE 5-8

Жидкость Hydro MPC-E 4 CRE 5-8

Диапазон температур жидкости5 .. 70 °C

Данные электрооборудования Hydro MPC-E 4 CRE 5-8

Мощность (Р2) основного насоса1.1 кВт
Промышленная частота50 Hz
Номинальное напряжение3 x 3X400 V, 50 Hz, N, PE
Фазы основного насоса1
Запуск основного насосаэлектрический
Номин. ток системы14.8 A
Класс защиты (IEC 34-5)IP54
Силовой кабельL1,L2,L3,N,PE: 5x2,5..4 mm2
Подавление радиопомехIEC/CISPR 11-1B

Монтаж Hydro MPC-E 4 CRE 5-8

Макс. рабочее давление16 бар
Макс. давление на входе10 бар
Вход насосаR 2 1/2
Выход насосаR 2 1/2
Допустимое давлениеPN 10/16

Устр-ва управл-ия Hydro MPC-E 4 CRE 5-8

Тип управленияE
Пульт управленияCU 351

Резервуар Hydro MPC-E 4 CRE 5-8

Объем напорного бака25 л
Диафрагменный бакда

Другое Hydro MPC-E 4 CRE 5-8

Базисный продуктY
Нетто вес239 кг
Полный вес299 кг
ЯзыкRU
ТипорядРусский
Конфигурационный файл Control MPC95043976
Конфигурационный файл Hydro MPC96307209

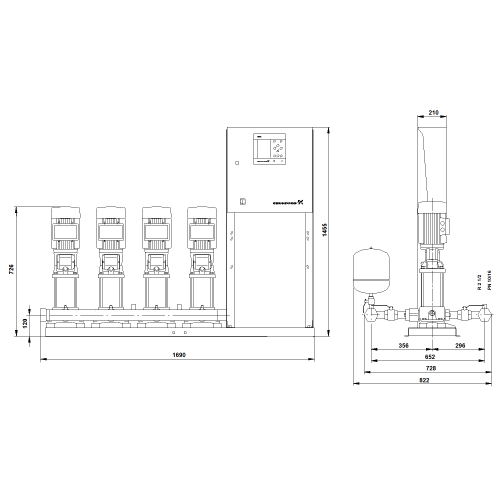

Габаритный чертеж Hydro MPC-E 4 CRE 5-8

Габаритный чертеж насосов Hydro MPC-E 4 CRE 5-8
ПримечаниеПравовая оговорка
Внимание! Все величины даны в [мм], если не указано иное.На данном упрощённом габаритном чертеже представлены не все компоненты.

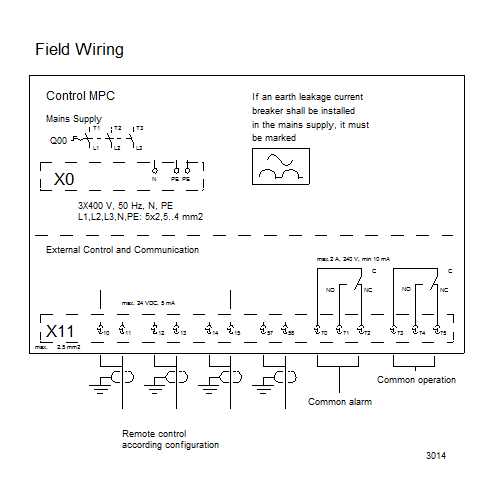

Схема подключений Hydro MPC-E 4 CRE 5-8

Схема подключений насосов Hydro MPC-E 4 CRE 5-8
