Hydro MPC-F 6 CR 20-3

Заказать

Данные каталога Hydro MPC-F 6 CR 20-3

Наименование продукцииHYDRO MPC-F 6CR20-3
Производственный номер97520961
EAN номер5700317511521

Основные данные Hydro MPC-F 6 CR 20-3

Система с мин. расходом10.5 м3
Maкс. расход174 м3
Система с макс. расходом145 м3
Макс. гидростатический напор43.9 м
Рабочие колеса основного насоса3
Макс. рабочее давление16 бар
Основной тип насосаCR20-3
Номер основн.насоса96500509
Количество насосов6
Положение клапананапорная сторона

Изображение Hydro MPC-F 6 CR 20-3

Изображение насосов Hydro MPC-F 6 CR 20-3
Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего.

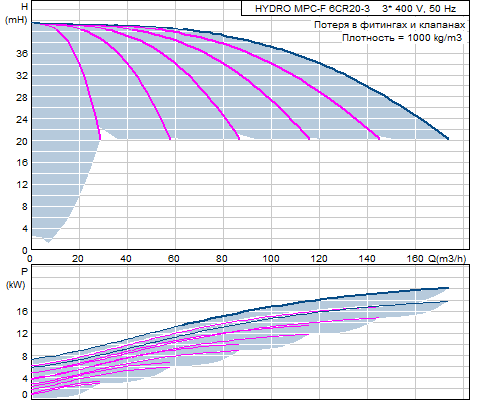

Кривая характеристики Hydro MPC-F 6 CR 20-3

Кривая характеристики насосов Hydro MPC-F 6 CR 20-3

Жидкость Hydro MPC-F 6 CR 20-3

Диапазон температур жидкости5 .. 70 °C

Данные электрооборудования Hydro MPC-F 6 CR 20-3

Мощность (Р2) основного насоса4 кВт
Промышленная частота50 Hz
Номинальное напряжение3 x 400 V, 50 Hz, PE
Номин. напряжение основного насоса3 x 400 V
Запуск основного насосапрямой пуск
Номин. ток системы48 A
Класс защиты (IEC 34-5)IP54
Силовой кабельL1,L2,L3,PE: 4x10 mm2
Подавление радиопомехIEC/CISPR 11-1B

Монтаж Hydro MPC-F 6 CR 20-3

Макс. рабочее давление16 бар
Макс. давление на входе8 бар
Стандартный фланецDIN
Вход насосаDN150
Выход насосаDN150
Допустимое давлениеPN 10/16

Устр-ва управл-ия Hydro MPC-F 6 CR 20-3

Тип управленияF
Пульт управленияCU 351

Резервуар Hydro MPC-F 6 CR 20-3

Объем напорного бака25 л
Диафрагменный бакда

Другое Hydro MPC-F 6 CR 20-3

Базисный продуктY
Нетто вес814 кг
Полный вес854 кг
ЯзыкRU
ТипорядРусский
Конфигурационный файл Control MPC96307055
Конфигурационный файл Hydro MPC96307209

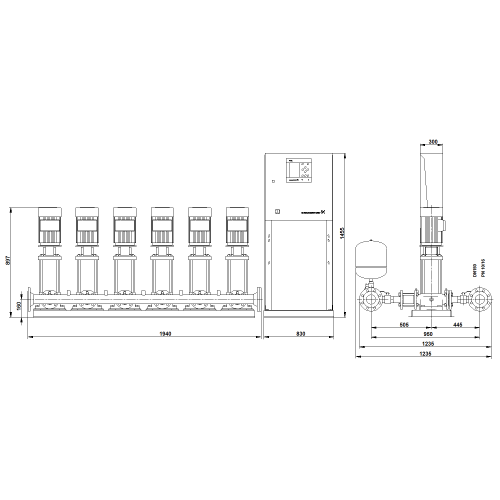

Габаритный чертеж Hydro MPC-F 6 CR 20-3

Габаритный чертеж насосов Hydro MPC-F 6 CR 20-3
ПримечаниеПравовая оговорка
Внимание! Все величины даны в [мм], если не указано иное.На данном упрощённом габаритном чертеже представлены не все компоненты.

Схема подключений Hydro MPC-F 6 CR 20-3

Схема подключений насосов Hydro MPC-F 6 CR 20-3
