Hydro MPC-S 4 CR 90-3-2

Заказать

Данные каталога Hydro MPC-S 4 CR 90-3-2

Наименование продукцииHYDRO MPC-S 4 CR 90-3-2
Производственный номер95044929
EAN номер5700835490469

Основные данные Hydro MPC-S 4 CR 90-3-2

Система с мин. расходом45 м3
Maкс. расход480 м3
Система с макс. расходом436 м3
Макс. гидростатический напор81.7 м
Рабочие колеса основного насоса3
Макс. рабочее давление16 бар
Основной тип насосаCR90-3-2
Номер основн.насоса96124078
Количество насосов4
Положение клапананапорная сторона

Изображение Hydro MPC-S 4 CR 90-3-2

Изображение насосов Hydro MPC-S 4 CR 90-3-2
Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего.

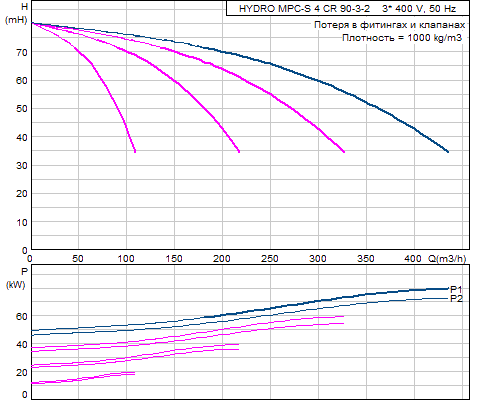

Кривая характеристики Hydro MPC-S 4 CR 90-3-2

Кривая характеристики насосов Hydro MPC-S 4 CR 90-3-2

Жидкость Hydro MPC-S 4 CR 90-3-2

Диапазон температур жидкости5 .. 70 °C

Данные электрооборудования Hydro MPC-S 4 CR 90-3-2

Мощность (Р2) основного насоса18.5 кВт
Промышленная частота50 Hz
Номинальное напряжение3 x 400 V, 50 Hz, PE
Номин. напряжение основного насоса3 x 400 V
Запуск основного насосапуск/соединение треугольник
Номин. ток системы138 A
Класс защиты (IEC 34-5)IP54
Силовой кабельL1,L2,L3,PE: 4x70..95 mm2
Подавление радиопомехIEC/CISPR 11-1B

Монтаж Hydro MPC-S 4 CR 90-3-2

Макс. рабочее давление16 бар
Макс. давление на входе7.83 бар
Стандартный фланецDIN
Вход насосаDN200
Выход насосаDN200
Допустимое давлениеPN 10/16

Устр-ва управл-ия Hydro MPC-S 4 CR 90-3-2

Тип управленияS
Пульт управленияCU 351

Резервуар Hydro MPC-S 4 CR 90-3-2

Объем напорного бака25 л
Диафрагменный бакда

Другое Hydro MPC-S 4 CR 90-3-2

Базисный продуктY
Нетто вес1210 кг
Полный вес1250 кг
ЯзыкRU
ТипорядРусский
Конфигурационный файл Control MPC96307059
Конфигурационный файл Hydro MPC96307209

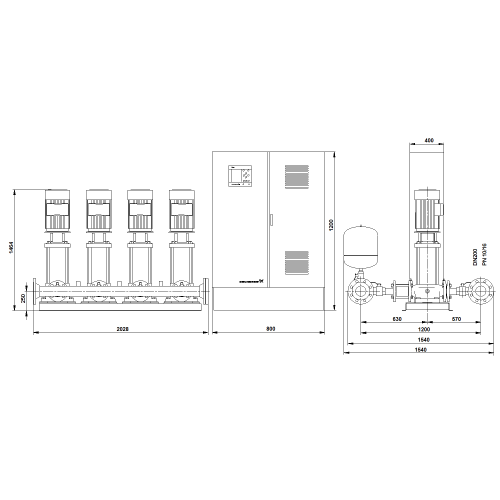

Габаритный чертеж Hydro MPC-S 4 CR 90-3-2

Габаритный чертеж насосов Hydro MPC-S 4 CR 90-3-2
ПримечаниеПравовая оговорка
Внимание! Все величины даны в [мм], если не указано иное.На данном упрощённом габаритном чертеже представлены не все компоненты.

Схема подключений Hydro MPC-S 4 CR 90-3-2

Схема подключений насосов Hydro MPC-S 4 CR 90-3-2
