Данные каталога M.24.3.2

Наименование продукцииM.24.3.2
Производственный номер96075457
EAN номер5700394630788

Описание M.24.3.2

M.24.3.2

Grundfos Multilift is designed specifically for the collection and pumping of wastewater and sewage from wastewater pipes and water closets situated below sewer level. The Multilift station lifts the wastewater and carries it forward to the sewerage. Fitted with a vertical discharge port, the low-noise Multilift is gas- and odour-proof as well as watertight.

Supplied as complete a unit ready for installation, the Multilift consist of a fully integrated collecting tank with pump(s) directly coupled to a 3-phase submersible motor. An LC109controller is supplied with the unit.

The fully integrated collecting tank has all necessary ports for the connection of inlet pipe, discharge pipe, vent pipe and a manually operated diaphragm pump available as an optional accessory.

The controller offer thermal motor protection and monitoring of pump operation. The thermal motor protection consists of thermal switches. A motor starter, if required, must be ordered separately.

Основные данные M.24.3.2

Maкс. расход8.33 л/с
Макс. гидростатический напор15.8 м
Текущий диаметр рабочего колеса160 мм
Тип рабочего колесаСвободно-вихревое
Максимальный размер частицы40 мм
Данные на паспортной табличкеPAI : Z-53.2.343
Тип клапанаСтворч. клап.

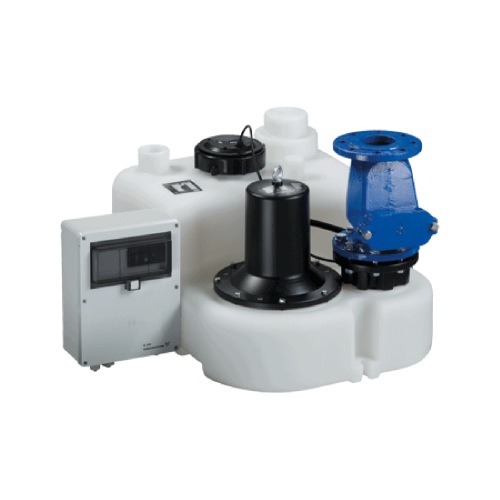

Изображение M.24.3.2

Изображение насосов M.24.3.2
Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего.

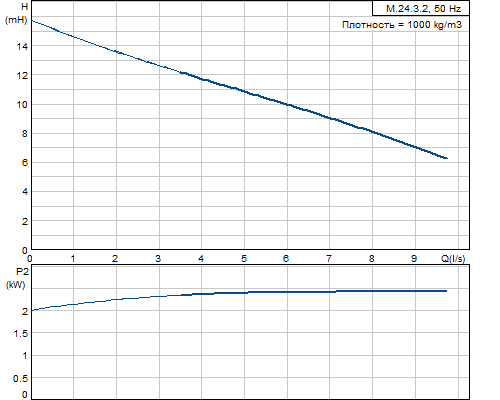

Кривая характеристики M.24.3.2

Кривая характеристики насосов M.24.3.2

Жидкость M.24.3.2

Диапазон температур жидкости0 .. 40 °C

Материалы M.24.3.2

Корпус насосаПолиэтилен
Рабочее колесоЧугун
EN-JL1030
БакПолиэтилен
ПрокладкаNBR

Данные электрооборудования M.24.3.2

Количество полюсов2
Подводимая мощность - P13 кВт
Номинальная мощность - P22.4 кВт
Промышленная частота50 Hz
Номинальное напряжение3 x 400 V
Допуст.откл-е напряж+6/-10 %
Способ запускапрямой пуск
Макс. число пусков в час20
Номинальный ток5.5 A
Cos phi - коэф-нт мощности0,81
Номинальная скорость2860 об/м
КПД двигателя при полной нагрузке80 %
Класс защиты (IEC 34-5)68
Класс изоляции (IEC 85)F
Защита электродвигателяТермовыключатель с биметаллическим элементом
Тепловая защитавнутрен.
Кабель двигателя4 м
Тип кабеляH07 RN-F
Тип кабельной вилкиCEE 3P+N+E
Сетевой кабель1.3 м
Размер кабеля6 x 1,5
Сетевой кабельH05 VV-F

Монтаж M.24.3.2

Выход насосаDN 80

Устр-ва управл-ия M.24.3.2

Тип блока управленияLC109
Режим работыS3-20% 1MIN

Резервуар M.24.3.2

Общий объём резервуара(ов)100 л
Эффект. объем54 л
74 л

Другое M.24.3.2

Нетто вес41.5 кг

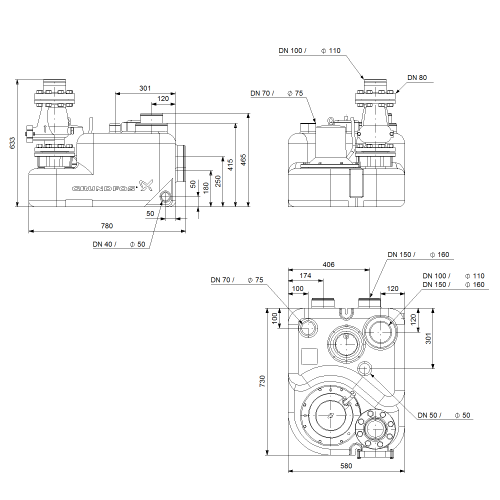

Габаритный чертеж M.24.3.2

Габаритный чертеж насосов M.24.3.2
ПримечаниеПравовая оговорка
Внимание! Все величины даны в [мм], если не указано иное.На данном упрощённом габаритном чертеже представлены не все компоненты.

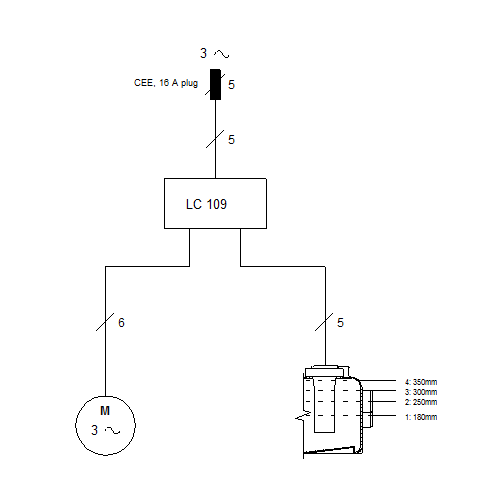

Схема подключений M.24.3.2

Схема подключений насосов M.24.3.2
