M.32.3.2

Заказать

Данные каталога M.32.3.2

Наименование продукцииM.32.3.2
Производственный номер97901072
EAN номер5710626080724

Описание M.32.3.2

M.32.3.2

Multilift поставляется полностью готовым к установке, состоит из полностью резервуара с насосом и погружного электродвигателя, обратного клапана, адаптера с гибким штуцером DN100 установленным на резервуар и контроллера вкл. датчик уровня.

Встроенный резервуар имеет все необходимые подключения для соединения с впускной трубой, вентиляционной трубой и ручного мембранного насоса (принадлежность).

Резервуар содержит 7 входных патрубков по периметру. На задней стороне входной патрубок DN100 с запатентованным дисковым входом для бесступенчатого подключения всех трубопроводов (в центре) от 180 до 315 мм. Патрубки DN100 и DN50 на каждой стороне. DN150, DN50 на верхней части резервуара.

Multilift на подвержен коррозии, а также герметичный и осадок на дне минимальный.

Насос с вихревым рабочим колесом типа Vortex и погружными электродвигателями, имеет масляную камеру для заливки масла между двумя уплотнениями вала. Направление вращения можно посмотреть со стороны вала за рым-болтом.

LC221 контроллер с микропроцессором оснащен дисплеем для полной возможности мониторинга. Насос и датчик подключен к контроллеру с 4 м или 10 м кабелем и трубой. Кабель питания 1,5 м с вилкой (с фазоинвертором для 3-х фазный двигатель). Бесконтактные, пьезо-резистивный датчик давления подключаемый внутри шкафа, контролируется контроллером, с точностью до миллиметра и отображается на дисплее.

Контроллер для тепловой защиты электродвигателя и контроля работы насоса. Тепловая защита электродвигателя состоит из термического переключателя в обмотке.

Функции контроллера: • Включение / выключение одного насоса на основе непрерывного сигнала с пьезо-резистивным датчиком • Защита двигателя с помощью выключателя и / или измерения тока, а также подключения тепловых реле. • Защита двигателя от работы всухую • 24 часа автоматической работы в течение длительного периода • установка времени задержки: - Остановка задержки - Начало задержки - Задержка сигнализации (время от появления неисправности до тревоги указано), чтобы предотвращает короткое время на высоком уровне тревоги в случае временного высокий приток в бак. • автоматическое измерение тока • операционные указанием: - Режим работы (автоматический, ручной) - Часы работы - Количество пусков • Журнал состояния: - Состояние насоса (работа, неисправность) - Последовательности фаз неисправностей и отсутствия фазы - Тепловой выключатель - Высокий уровень воды (сигнализация) - Время на обслуживание (по выбору). • выбор автоматического сброса аварийного сигнала • журнал отказов до 20 аварийных сигналов • выбор между различными уровнями начала • выбор типа подключенного датчика • калибровка датчика (установка) • Выбор интервала обслуживания (0, 3, 6 или 12 месяцев).

В стандартной комплектации LC 221 имеет 4 беспотенциальных выходов для: - Насос работает - Выход из строя насоса - Высокий уровень воды сигнализации - Общая ошибка. 6 цифровых входов для выполнения следующих функций: - Соединительная плата датчика давления (в сборе) - Подключение аналоговых датчиков (4-20мА или 0-5В) - Подключения до четырех датчиков уровня или реле давления вместо аналогового датчика - Подключение отдельного датчика уровня, который будет использоваться для наводнений Обнаружение вне Multilift. Подъемные станции часто устанавливается в поддон внутри подвала - самая низкая точка в здании. В случае например, Приток грунтовых вод или взрыв водопровода, сигнализации будет указано контроллером. - Подключение внешнего сброса тревоги - Подключения тепловых реле электродвигателя.

Multilift соответствует EN12050-1, контролируются институтом LGA. Соответствует VDE, ТР (ГОСТ), CB, EMV

Основные данные M.32.3.2

Maкс. расход16.7 л/с
Макс. гидростатический напор18.5 м
Тип рабочего колесаСвободно-вихревое
Максимальный размер частицы40 мм
50 мм
Данные на фирменной табличкеEN 12050-1
Тип клапанаСтворч клап

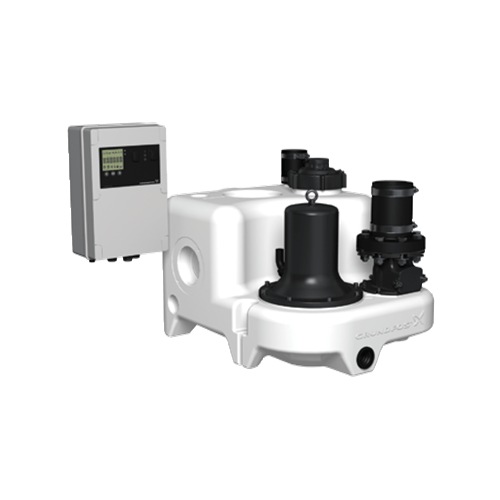

Изображение M.32.3.2

Изображение насосов M.32.3.2
Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего.

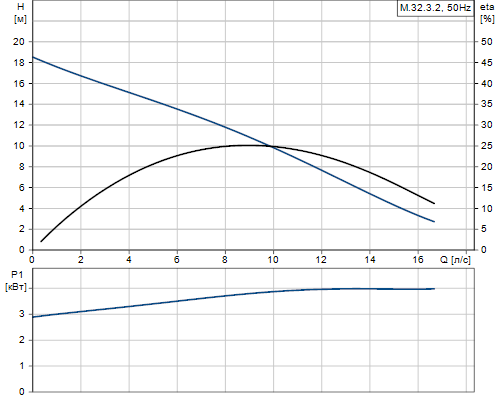

Кривая характеристики M.32.3.2

Кривая характеристики насосов M.32.3.2

Жидкость M.32.3.2

Диапазон температур жидкости0 °C .. 40 °C
Темпер. жидкости20 °C
Плотность998.2 кг/м3

Материалы M.32.3.2

Рабочее колесоLURANYL
БакLD-PE
ПрокладкаNBR

Данные электрооборудования M.32.3.2

Количество полюсов2
Подводимая мощность - P14 кВт
Номинальная мощность - P23.4 кВт
Промышленная частота50 Hz
Номинальное напряжение3 x 400 V
Допуст.откл-е напряж+10/-14 %
Способ запускапрямой пуск
Макс. число пусков в час60
Номинальный ток6.7 A
Cos phi - коэф-нт мощности0,86
Номинальная скорость2890 об/м
КПД двигателя при полной нагрузке85,4 %
Класс защиты (IEC 34-5)IP68
Класс изоляции (IEC 85)F
Защита электродвигателяТермовыключатель с биметаллическим элементом
Кабель двигателя4 м
Тип кабеляH07 RN-F
Тип кабельной вилкиCEE 3P+N+E
Сетевой кабель1.5 м
Размер кабеля4X1,5+2X1
Сетевой кабельH05 VV-F

Монтаж M.32.3.2

Выход насоса80

Устр-ва управл-ия M.32.3.2

Тип блока управленияLC221.1
Режим работыS3-50%,1MIN

Резервуар M.32.3.2

Общий объём резервуара(ов)92 л
Общий эффективный объем бака с вх. отверстием 180мм34 л
Общий эффективный объем бака с вх. отверстием 250 мм49 л
Total effective volume of collecting tank at 315 mm inlet62 л
Общий эффективный объем накопительной емкости вход 315 мм62 л

Другое M.32.3.2

Нетто вес72 кг

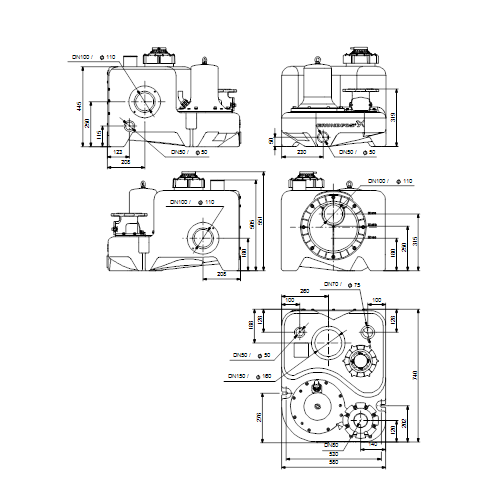

Габаритный чертеж M.32.3.2

Габаритный чертеж насосов M.32.3.2
ПримечаниеПравовая оговорка
Внимание! Все величины даны в [мм], если не указано иное.На данном упрощённом габаритном чертеже представлены не все компоненты.

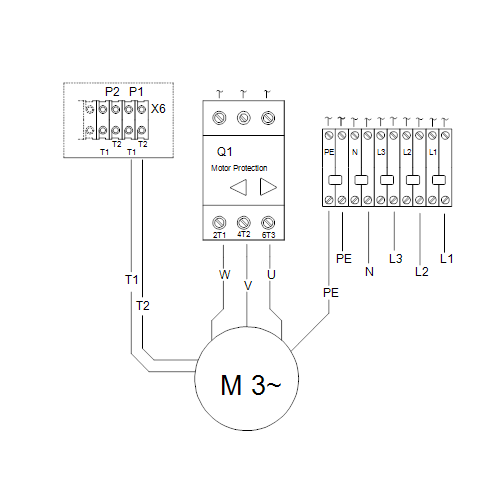

Схема подключений M.32.3.2

Схема подключений насосов M.32.3.2
