MAGNA1 25-100

Заказать

Данные каталога MAGNA1 25-100

Наименование продуктаMAGNA1 25-100
Производственный номер97924145
EAN номер5710626492190

Описание MAGNA1 25-100

MAGNA1 25-100

MAGNA1 - циркуляционный насос с простым выбором настроек насоса Насос с герметизированным ротором, т.е. насос и электродвигатель составляют единый агрегат без сальника вала, и всего лишь с двумя прокладками для уплотнения. Подшипники смазываются перекачиваемой жидкостью. Чтобы избежать проблем в связи с утилизацией, огромное значение было придано применению как можно меньшего количества различных материалов. Насос не требует технического обслуживания. Очень низкие затраты полного срока эксплуатации.

Системы обогрева • Главный насос • контуры смешивания • нагреваемые поверхности • поверхности кондиционирования воздуха. Циркуляционные насосы MAGNA1 предназначены для циркуляции жидкостей в системах обогрева с переменными потоками, когда требуется оптимизировать настойку рабочего режима насоса, таким образом, снижая затраты энергии. Насосы также подходят для местных систем горячего водоснабжения. Для гарантии правильной работы важно, чтобы диапазон параметров системы был в пределах рабочего диапазона насоса. Насос также подходит для систем с приоритетом горячей воды, так как внешний сигнал может немедленно вызвать работу насоса в соответствии с максимальной кривой, например, в системах солнечного отопления.

Выгоды • Безопасный выбор. • Простая установка. • Малое потребление энергии. Все насосы MAGNA1 соответствуют требованиям EuP. • Девять световых полей для индикации настроек насоса. Доступны три пропорциональных кривых изменения давления, три постоянных кривых изменения давления и три фиксированных кривых скорости. • Низкий уровень шума. • Не требует обслуживания, длительный срок службы.

Основные данные MAGNA1 25-100

Макс гидростатический напор100 дм
TF класс110
Данные на фирменной табличкеCE,VDE,PCT
МодельA

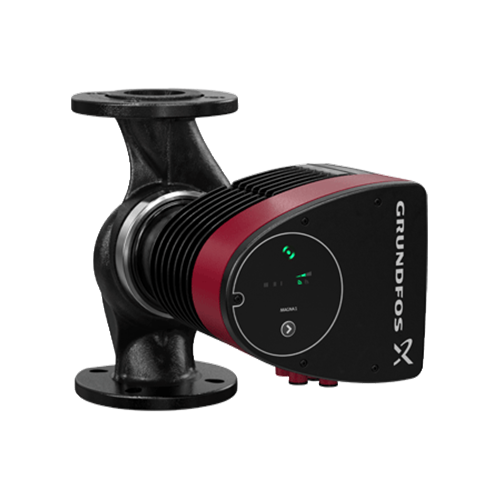

Изображение MAGNA1 25-100

Изображение насосов MAGNA1 25-100
Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего.

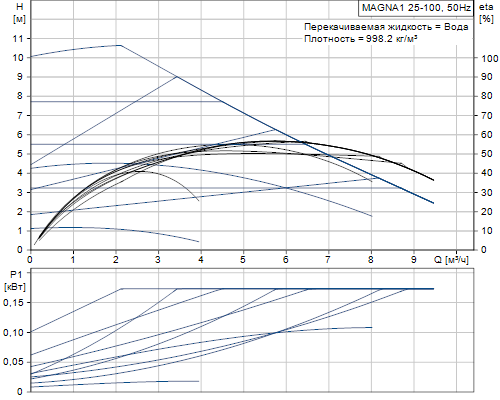

Кривая характеристики MAGNA1 25-100

Кривая характеристики насосов MAGNA1 25-100

Жидкость MAGNA1 25-100

Рабочая жидкостьВода
Диапазон температур жидкости-10 .. 110 °C
Темпер. жидкости20 °C
Плотность998.2 кг/м3

Материалы MAGNA1 25-100

Корпус насосаЧугун
EN-GJL-200
ASTM A48-200B
Рабочее колесоPES 30%GF

Данные электрооборудования MAGNA1 25-100

Потребл.мощн.-P19 .. 176 Вт
Максимальное потребление тока0.09 .. 1.42 A
Промышленная частота50 Hz
Номинальное напряжение1 x 230 V
Класс защиты (IEC 34-5)X4D
Класс изоляции (IEC 85)F

Монтаж MAGNA1 25-100

Диапазон температуры окружающей среды0 .. 40 °C
Макс. рабочее давление10 бар
Соединение трубG 1 1/2"
Допустимое давлениеPN10
Монтажная длина180 мм

Другое MAGNA1 25-100

МаркировкаGrundfos Blueflux
Класс электропотребления (EEI)0.22
Нетто вес4.38 кг
Полный вес4.78 кг
Объем упаковки0.012 м3

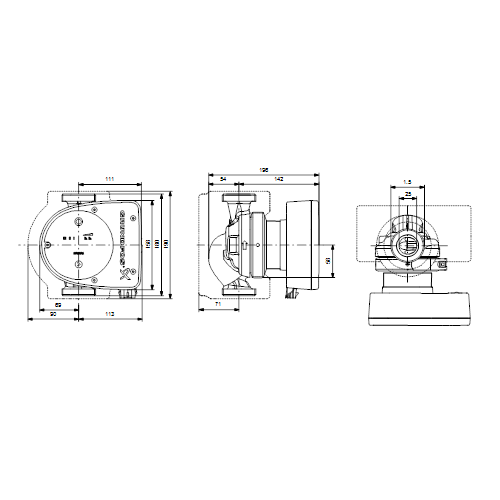

Габаритный чертеж MAGNA1 25-100

Габаритный чертеж насосов MAGNA1 25-100
ПримечаниеПравовая оговорка
Внимание! Все величины даны в [мм], если не указано иное.На данном упрощённом габаритном чертеже представлены не все компоненты.

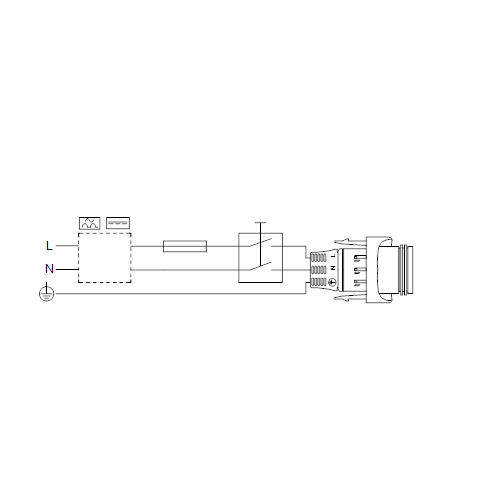

Схема подключений MAGNA1 25-100

Схема подключений насосов MAGNA1 25-100
