MAGNA 32-100 F

Заказать

Данные каталога MAGNA 32-100 F

Наименование продукцииMAGNA 32-100 F
Производственный номер96281018
EAN номер5700830267998

Описание MAGNA 32-100 F

MAGNA 32-100 F

Насос закрытого роторного типа, то есть насос и двигатель составляют один узел без уплотнения вала, герметичность обеспечивается двумя уплотнителями. Перекачиваемая жидкость смазывает подшипники. Во избежание трудностей с утилизацией особое внимание было уделено использованию как можно меньшего числа различных материалов. Насос низкими расходами на эксплуатацию и не требующий технического обслуживания.

Характеристики насоса: * Двигатель с питанием от электронного блока (ECM) с постоянным магнитом ротора * Встроенный контроллер насоса * Керамические радиальные подшипники * Угольный упорный подшипник * Камера, опорная плита и плакировка ротора из нержавеющей стали * Корпус статора из алюминиевого сплава * Корпус насоса из Чугун * Защита от перегрузки

Насос является однофазным. Внешняя защита двигателя не требуется.

Насосы Grundfos MAGNA (входящие в серию 2000) имеют функцию автоматического контроля перепада давлений с помощью регулировки производительности насоса в соответствии с реальными требованиями по нагреву без необходимости подключения внешних устройств Четыре режима управления: * AUTOADAPT (автоматический переход от "одной кривой пропорционального давления к другой") для оптимизации и снижения до минимума энергопотребления * Пропорциональное давление * Постоянное давление * Постоянная кривая (только с помощью внешнего устройства коммуникации)

Коммуникация с насосом может выполняться с помощью: * дополнительного единого прикрепляющегося релейного модуля (сигнал пуска/останова, сигнал тревоги/обратной связи) * дополнительного единого прикрепляющегося модуля GENIbus (сигнал пуска/останова, сигнал тревоги/обратной связи, аналоговый вход 0-10 В, управление сдвоенными насосами и внешний принудительный контроль максимальной и минимальной кривых) * ручного дистанционного управления R100 (отдельное устройство компании Grundfos)

Основные данные MAGNA 32-100 F

Макс гидростатический напор100 дм
TF класс110
Макс. рабочее давление10 бар
Данные на паспортной табличкеCE,TSE,PCT

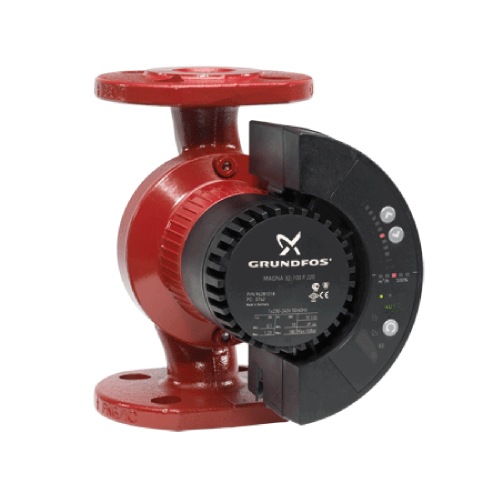

Изображение MAGNA 32-100 F

Изображение насосов MAGNA 32-100 F
Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего.

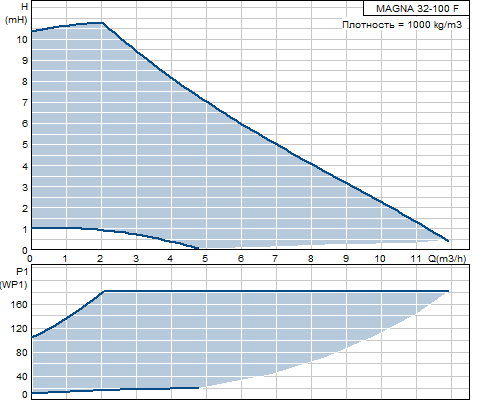

Кривая характеристики MAGNA 32-100 F

Кривая характеристики насосов MAGNA 32-100 F

Жидкость MAGNA 32-100 F

Диапазон температур жидкости2 .. 95 °C

Материалы MAGNA 32-100 F

Корпус насосаЧугун
EN-JL1040
ASTM 35 B - 40 B
Рабочее колесоКомпозитный материал PES
DIN W.-Nr. 1.4301

Данные электрооборудования MAGNA 32-100 F

Потребл.мощн.-P110 .. 180 Вт
Максимальное потребление тока0.1 .. 1.23 A
Номинальное напряжение1 x 230-240 V
Класс защиты (IEC 34-5)44
Класс изоляции (IEC 85)F

Монтаж MAGNA 32-100 F

Диапазон температуры окружающей среды0 .. 40 °C
Макс. рабочее давление10 бар
Стандартный фланецDIN
Соединение трубDN 32
Допустимое давлениеPN 6 / PN 10
Монтажная длина220 мм

Устр-ва управл-ия MAGNA 32-100 F

Положение коробки выводов3H

Другое MAGNA 32-100 F

Нетто вес6.95 кг
Полный вес8.13 кг
Маркировка энергоэфф-тиA

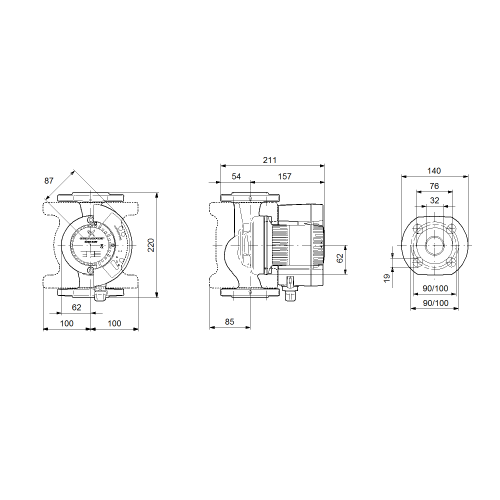

Габаритный чертеж MAGNA 32-100 F

Габаритный чертеж насосов MAGNA 32-100 F
ПримечаниеПравовая оговорка
Внимание! Все величины даны в [мм], если не указано иное.На данном упрощённом габаритном чертеже представлены не все компоненты.

Схема подключений MAGNA 32-100 F

Схема подключений насосов MAGNA 32-100 F
