MAGNA 65-120 F N

Заказать

Данные каталога MAGNA 65-120 F N

Наименование продукцииMAGNA 65-120 F N
Производственный номер96504877
EAN номер5700396300788

Описание MAGNA 65-120 F N

MAGNA 65-120 F N

Насосы Magna UPE серия 2000 оснащены электродвигателями с "мокрым ротором", т.е. насос и электродвигатель одразуют единый узел без торцового уплотнения вала, только с двумя неподвижными уплотнениями. подшипники смазываются перекачиваемой жидкостью.

Особенности данного типа насоса: - Встроенный в клеммную коробку регулятор - Панельуправления на клеммной коробке - Клеммная коробка может включать в себя дополнительные модули - Корпус насоса из чугуна или бронзы - Корпус насосов Magna UPE 25-40 А оснащен штуцером для воздухоотводчика - Электродвигатель не требует внешней защиты Электродвигатель насоса - однофазный.

Grundfos MAGNA - part of Series 2000 pumps - feature automatic control of differential pressure through adaptation of pump performance to actual heat requirement without the need for connection of external components Возможны следующие режимы работы: * AUTO (автоматический). Эта настройка обеспечивает сокращение до минимума потребляемой насосом энергии и для большинства систем является оптимальной. * Пропорциональное регулирование давления * Работа по постоянной характеристике * Автоматическое включение ночного режима работы с пониженной подачей

Возможна связь с насосом через... * Модуль шины связи LONWorks * Модуль шины связи GENIbus * Пульт дистанционного управления R-100 * Внешнюю систему аварийной сигнализации * Внешний сигнал Пуск /Останов

Основные данные MAGNA 65-120 F N

Макс гидростатический напор120 дм
TF класс110
Макс. рабочее давление10 бар
Данные на паспортной табличкеCE,TSE,PCT
МодельF

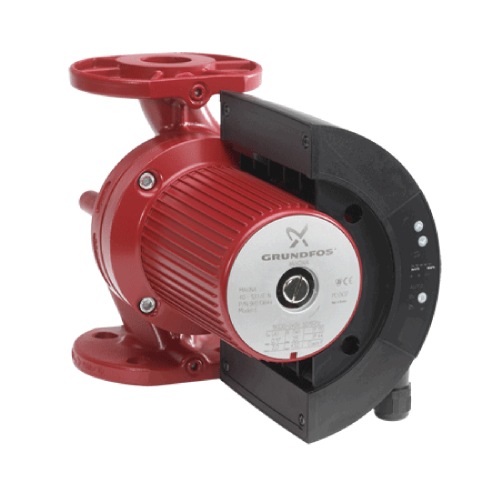

Изображение MAGNA 65-120 F N

Изображение насосов MAGNA 65-120 F N
Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего.

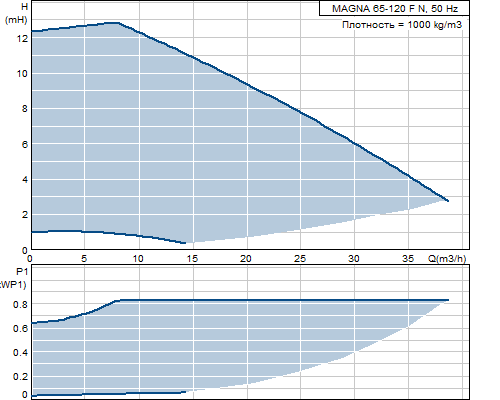

Кривая характеристики MAGNA 65-120 F N

Кривая характеристики насосов MAGNA 65-120 F N

Жидкость MAGNA 65-120 F N

Диапазон температур жидкости2 .. 95 °C

Материалы MAGNA 65-120 F N

Корпус насосаНержавеющая сталь
DIN W.-Nr. 1.4301
AISI 304
Рабочее колесоНержавеющая сталь
DIN W.-Nr. 1.4301
AISI 304

Данные электрооборудования MAGNA 65-120 F N

Потребл.мощн.-P135 .. 900 Вт
Максимальное потребление тока0.28 .. 3.9 A
Промышленная частота50 Hz
Номинальное напряжение1 x 230-240 V
Класс защиты (IEC 34-5)44
Класс изоляции (IEC 85)H

Монтаж MAGNA 65-120 F N

Диапазон температуры окружающей среды0 .. 40 °C
Макс. рабочее давление10 бар
Стандартный фланецDIN
Соединение трубDN 65
Допустимое давлениеPN 6 / PN 10
Монтажная длина340 мм

Устр-ва управл-ия MAGNA 65-120 F N

Положение коробки выводов15

Другое MAGNA 65-120 F N

Нетто вес25.5 кг
Полный вес27.5 кг
Объем упаковки0.043 м3
Маркировка энергоэфф-тиA

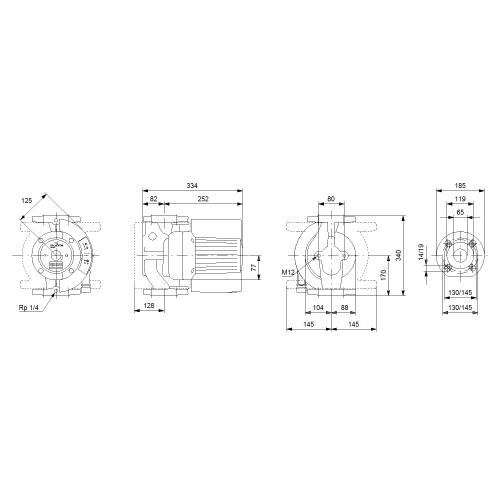

Габаритный чертеж MAGNA 65-120 F N

Габаритный чертеж насосов MAGNA 65-120 F N
ПримечаниеПравовая оговорка
Внимание! Все величины даны в [мм], если не указано иное.На данном упрощённом габаритном чертеже представлены не все компоненты.

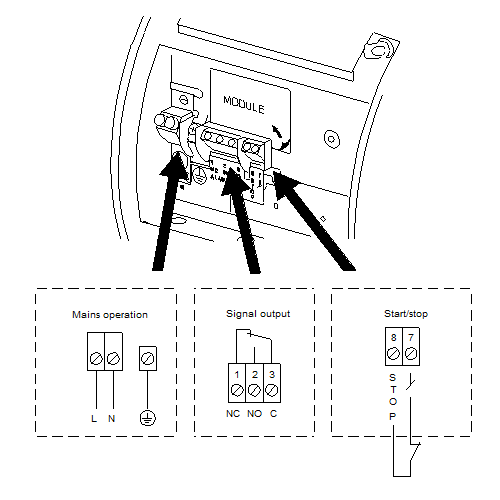

Схема подключений MAGNA 65-120 F N

Схема подключений насосов MAGNA 65-120 F N
