MD.15.1.4

Заказать

Данные каталога MD.15.1.4

Наименование продукцииMD.15.1.4
Производственный номер97901098
EAN номер5710626080984

Описание MD.15.1.4

MD.15.1.4

Multilift поставляется полностью готовым к установке, состоит из полностью резервуара с насосом и погружного электродвигателя, обратного клапана, адаптера с гибким штуцером DN100 установленным на резервуар и контроллера вкл. датчик уровня.

Полностью герметичный резервуар обладает всеми необходимыми патрубками для подключения впускной трубы, сливной трубы, вентиляционные трубы и ручного мембранного насоса (принадлежность).

Сборный резервуар содержит 8 входных патрубков по периметру. Выходной патрубок DN100 позволяет подключить трубопроводы от 180 и до 315 мм без переходников. DN100 и DN50 входы на каждой стороне. 2xDN150, DN50 вход на верхней части резервуара.

Multilift на подвержен коррозии, а также герметичный и осадок на дне минимальный.

Насос с вихревым рабочим колесом типа Vortex и погружными электродвигателями, безопасная масляная камера для заливки масла между двумя уплотнениями вала. Направление вращения можно наблюдать со стороны вала ниже рым-болта.

LC221 контроллер с микропроцессором оснащен дисплеем для полной возможности мониторинга. Насос и датчик подключен к контроллеру с 4 м или 10 м кабеля и длины трубы. Кабель питания 1,5 м с вилкой (с фазоинвертором для 3-х фазный двигатель). Бесконтактные, пьезо-резистивный датчик давления подключаемый внутри шкафа, контролируется контроллером, с точностью до миллиметра и отображается на дисплее.

Контроллер для тепловой защиты электродвигателя и контроля работы насоса. Тепловая защита электродвигателя состоит из термического переключателя в обмотке.

Функции контроллера: • Включение / выключение одного насоса на основе непрерывного сигнала с пьезо-резистивным датчиком • Защита двигателя с помощью выключателя и / или измерения тока, а также подключения тепловых реле. • Защита двигателя от работы всухую • 24 часа автоматической работы в течение длительного периода • установка времени задержки: - Остановка задержки - Начало задержки - Задержка сигнализации (время от появления неисправности до тревоги указано), чтобы предотвращает короткое время на высоком уровне тревоги в случае временного высокий приток в бак. • автоматическое измерение тока • операционные указанием: - Режим работы (автоматический, ручной) - Часы работы - Количество пусков • Журнал состояния: - Состояние насоса (работа, неисправность) - Последовательности фаз неисправностей и отсутствия фазы - Тепловой выключатель - Высокий уровень воды (сигнализация) - Время на обслуживание (по выбору). • выбор автоматического сброса аварийного сигнала • журнал отказов до 20 аварийных сигналов • выбор между различными уровнями начала • выбор типа подключенного датчика • калибровка датчика (установка) • Выбор интервала обслуживания (0, 3, 6 или 12 месяцев).

В стандартной комплектации LC 221 имеет 4 беспотенциальных выходов для: - Насос работает - Выход из строя насоса - Высокий уровень воды сигнализации - Общая ошибка. 6 цифровых входов для выполнения следующих функций: - Соединительная плата датчика давления (в сборе) - Подключение аналоговых датчиков (4-20мА или 0-5В) - Подключения до четырех датчиков уровня или реле давления вместо аналогового датчика - Подключение отдельного датчика уровня, который будет использоваться для наводнений Обнаружение вне Multilift. Подъемные станции часто устанавливается в поддон внутри подвала - самая низкая точка в здании. В случае например, Приток грунтовых вод или взрыв водопровода, сигнализации будет указано контроллером. - Подключение внешнего сброса тревоги - Подключения тепловых реле электродвигателя.

Multilift соответствует EN12050-1, контролируются институтом LGA. Соответствует VDE, GHOST, CB, EMV

Основные данные MD.15.1.4

Maкс. расход15.3 л/с
Макс. гидростатический напор9.2 м
Тип рабочего колесаСвободно-вихревое
Максимальный размер частицы50 мм
Данные на фирменной табличкеEN 12050-1
Тип клапанаСтворч клап

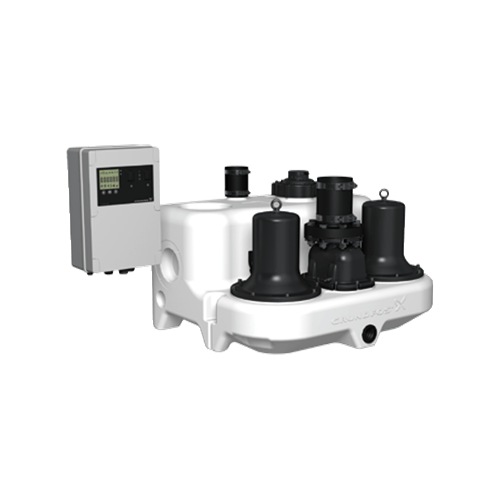

Изображение MD.15.1.4

Изображение насосов MD.15.1.4
Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего.

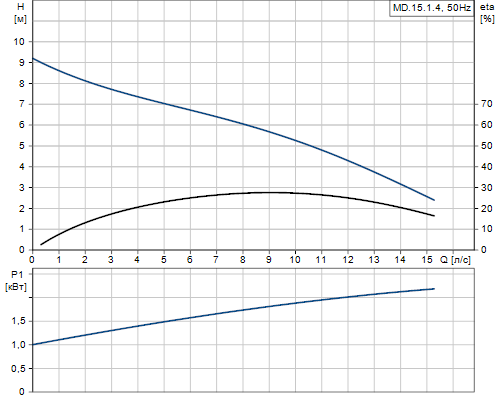

Кривая характеристики MD.15.1.4

Кривая характеристики насосов MD.15.1.4

Жидкость MD.15.1.4

Диапазон температур жидкости0 °C .. 40 °C
Темпер. жидкости20 °C
Плотность998.2 кг/м3

Материалы MD.15.1.4

Рабочее колесоLURANYL
БакLD-PE
ПрокладкаNBR

Данные электрооборудования MD.15.1.4

Количество полюсов4
Подводимая мощность - P12 x 2.2 кВт
Номинальная мощность - P22 x 1.6 кВт
Промышленная частота50 Hz
Номинальное напряжение1 x 230 V
Допуст.откл-е напряж+10/-14 %
Способ запускапрямой пуск
Макс. число пусков в час60
Номинальный ток10.5 A
Cos phi - коэф-нт мощности0,95
Номинальная скорость1410 об/м
КПД двигателя при полной нагрузке75,5 %
Размер конденсатора - работа60 мкФ
Класс защиты (IEC 34-5)IP68
Класс изоляции (IEC 85)F
Защита электродвигателяТермовыключатель с биметаллическим элементом
Тепловая защитаBIMETAL THERMAL SWITCH
Кабель двигателя10 м
Тип кабеляH07 RN-F
Тип кабельной вилкиSCHUKO
Сетевой кабель1.5 м
Размер кабеля4X1,5+2X1
Сетевой кабельH05 VV-F

Монтаж MD.15.1.4

Выход насоса80

Устр-ва управл-ия MD.15.1.4

Тип блока управленияLC221.2
Режим работыS3-50%,1MIN

Резервуар MD.15.1.4

Общий объём резервуара(ов)130 л
Общий эффективный объем бака с вх. отверстием 180мм49 л
Общий эффективный объем бака с вх. отверстием 250 мм69 л
Общий эффективный объем накопительной емкости вход 315 мм86 л

Другое MD.15.1.4

Нетто вес119 кг

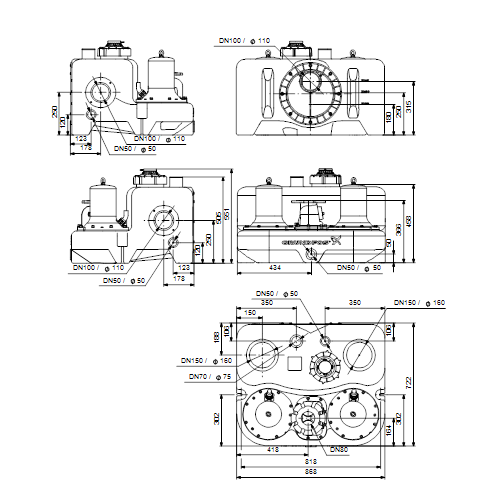

Габаритный чертеж MD.15.1.4

Габаритный чертеж насосов MD.15.1.4
ПримечаниеПравовая оговорка
Внимание! Все величины даны в [мм], если не указано иное.На данном упрощённом габаритном чертеже представлены не все компоненты.

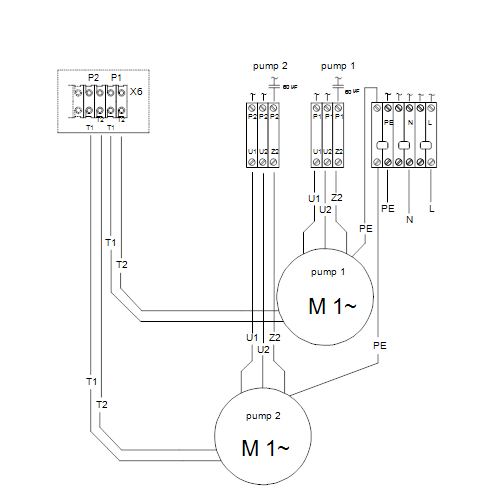

Схема подключений MD.15.1.4

Схема подключений насосов MD.15.1.4
