MD1.80.100.75.4.51D/450-2.SE

Заказать

Данные каталога MD1.80.100.75.4.51D/450-2.SE

Наименование продукцииMD1.80.100.75.4.51D/450-2.SE
Производственный номер96102302
EAN номер5700396656731

Описание MD1.80.100.75.4.51D/450-2.SE

MD1.80.100.75.4.51D/450-2.SE

Насосные станции Multilift MD1 и MDV компании Grundfos - резервуары емкостью 400 л Малошумящие насосные станции Multilift MDV и MD1 предназначены для сбора и перекачивания значительного количества сточных вод. Это делает их идеально пригодными для сбора и перекачивания сточных вод из многоквартирных домов, гостиниц, ресторанов, больниц, школ и т.п., а также для использования в промышленности, в тех местах, которые находятся ниже уровня канализационной системы. Насосная станция Multilift предназначена для сбора и перекачивания сточных вод в канализационную систему.

Насосная станция в сборке Multilift MDV и MD1 поставляются укомплектованными двумя мощными канализационными насосами. Насосная станция поставляется с одним или двумя сборными резервуарами емкостью 400 литров и датчиком контроля уровня.

Насосные станции комплектуются насосами SEV.65 или SE1.80 компании Grundfos. Насосы поставляются с опорной плитой для горизонтального монтажа, включая патрубок с фланцем DN 100. Насосные станции Multilift MDV с насосами SEV.65 поставляются с одним резервуаром емкостью 400, а станции Multilift с насосами SE1.80 поставляются либо с одним, либо с двумя резервуарами емкостью 400. Все необходимые упругие трубные компенсаторы, хомуты и анкерные болты включены в комплект. Датчик уровня LCD 110 поставляется с Multilift.

Клиновые задвижки, обратные клапаны, напорные патрубки, мембранный насос с ручным управлением, болты и уплотнения, а также третий резервуар на 400 литров, поставляются как принадлежности.

Перекачиваемые жидкости Насосная станция Multilift MDV может перекачивать сточные воды, содержащие длинноволокнистые включения диаметром до 65 мм, тогда как Multilift MD1 может перекачивать сточные воды, содержащие длинноволокнистые включения диаметром до 80 мм, например, волокна, ткань и фекалии с pH значением от 4 до 10. . Multilift предназначен для работы с жидкостями, температура которых находится в диапазоне от 0 до +40°C, кратковременно с температурой до +60°C.

Основные данные MD1.80.100.75.4.51D/450-2.SE

Maкс. расход63.3 л/с
Макс. гидростатический напор24.6 м
Тип рабочего колесаОДНОКАНАЛЬНОЕ
Максимальный размер частицы80 мм
Первичное уплотнение валаSIC/SIC
Вторичное уплотнение валаCARBON/CERAMICS
Макс. гидравлическое КПД70 %
Макс. рабочее давление10 бар
Данные на паспортной табличкеEN 12050-1

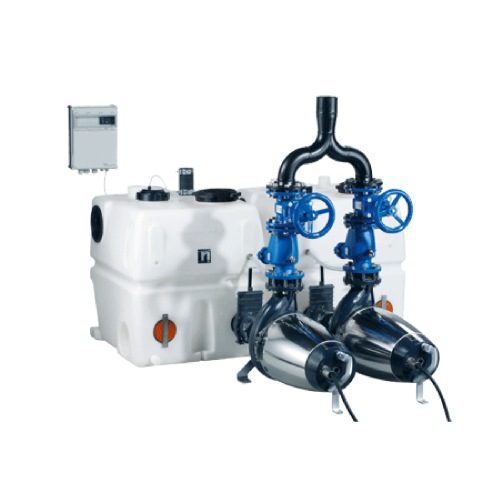

Изображение MD1.80.100.75.4.51D/450-2.SE

Изображение насосов MD1.80.100.75.4.51D/450-2.SE
Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего.

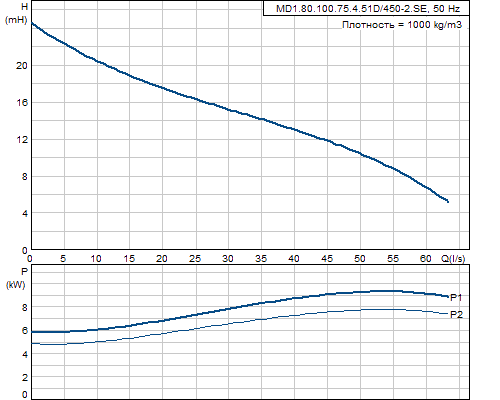

Кривая характеристики MD1.80.100.75.4.51D/450-2.SE

Кривая характеристики насосов MD1.80.100.75.4.51D/450-2.SE

Жидкость MD1.80.100.75.4.51D/450-2.SE

Максимальная температура жидкости40 °C

Материалы MD1.80.100.75.4.51D/450-2.SE

Корпус насосаЧугун GG20
EN-JL1030
Рабочее колесоЧугун GG20
EN-JL1030
БакПолиэтилен

Данные электрооборудования MD1.80.100.75.4.51D/450-2.SE

Количество полюсов4
Подводимая мощность - P12 x 9 кВт
Номинальная мощность - P22 x 7.5 кВт
Промышленная частота50 Hz
Номинальное напряжение3 x 380-415 V
Допуст.откл-е напряж+6/-10 %
Способ запускапуск/схема соединения треугольником
Макс. число пусков в час60
Номинальный ток17,7-17,5 A
Расчетное значение тока от 3/4 нагрузки13.4 A
Расчетное значение тока от 1/2 нагрузки10.9 A
Пусковой ток107 A
Расчетное значение тока без нагрузки7.4 A
Cos phi - коэф-нт мощности0,79
Cos phi - коэф. мощности при 0 нагрузке0,12
Cos phi - коэф. мощности при 3/4 нагрузки0,72
Cos phi - коэф. мощности при 1/2 нагрузки0,61
Номинальная скорость1455 об/м
Крутящий момент заторможенного ротора91 Нм
Распределение крутящего момента141 Нм
Момент инерции0.1618 кг м2
КПД двигателя при полной нагрузке83,4 %
КПД двигателя при 3/4 нагрузки83,5 %
КПД двигателя при 1/2 нагрузки81,3 %
Класс защиты (IEC 34-5)68
Класс изоляции (IEC 85)F
Защита электродвигателяТЕРМОВЫКЛЮЧАТЕЛЬ
Тепловая защитавнутрен.
Длина кабеля10 м
Тип кабеляH07RN-F
Тип кабельной вилкиNo plug

Монтаж MD1.80.100.75.4.51D/450-2.SE

Максимальная температура окружающей среды40 °C
Макс. рабочее давление10 бар
Стандартный фланецDIN
Выход насосаDN 100
Допустимое давлениеPN 10
Максимальная глубина установки2 м

Устр-ва управл-ия MD1.80.100.75.4.51D/450-2.SE

Тип блока управленияLCD 110
Датчик влажностибез гигрометра
Датчик воды в маслебез водно-масляным датчиком
Режим работыS1/S3 50%,1MIN.

Резервуар MD1.80.100.75.4.51D/450-2.SE

Количество баков2
Общий объём резервуара(ов)400 л

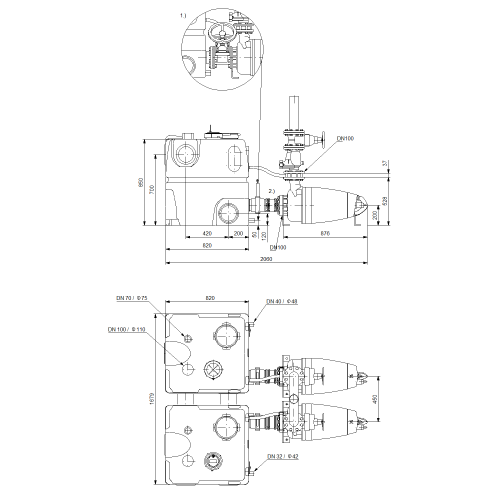

Габаритный чертеж MD1.80.100.75.4.51D/450-2.SE

Габаритный чертеж насосов MD1.80.100.75.4.51D/450-2.SE
ПримечаниеПравовая оговорка
Внимание! Все величины даны в [мм], если не указано иное.На данном упрощённом габаритном чертеже представлены не все компоненты.

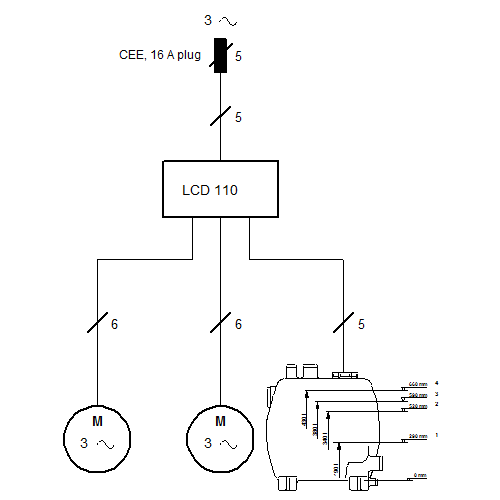

Схема подключений MD1.80.100.75.4.51D/450-2.SE

Схема подключений насосов MD1.80.100.75.4.51D/450-2.SE
