MDV.65.80.22.2.50D/450.SE

Заказать

Данные каталога MDV.65.80.22.2.50D/450.SE

Наименование продукцииMDV.65.80.22.2.50D/450.SE
Производственный номер96102274
EAN номер5700396655956

Описание MDV.65.80.22.2.50D/450.SE

MDV.65.80.22.2.50D/450.SE

Насосные станции Multilift MD1 и MDV компании Grundfos - резервуары емкостью 400 л Малошумящие насосные станции Multilift MDV и MD1 предназначены для сбора и перекачивания значительного количества сточных вод. Это делает их идеально пригодными для сбора и перекачивания сточных вод из многоквартирных домов, гостиниц, ресторанов, больниц, школ и т.п., а также для использования в промышленности, в тех местах, которые находятся ниже уровня канализационной системы. Насосная станция Multilift предназначена для сбора и перекачивания сточных вод в канализационную систему.

Насосная станция в сборке Multilift MDV и MD1 поставляются укомплектованными двумя мощными канализационными насосами. Насосная станция поставляется с одним или двумя сборными резервуарами емкостью 400 литров и датчиком контроля уровня.

Насосные станции комплектуются насосами SEV.65 или SE1.80 компании Grundfos. Насосы поставляются с опорной плитой для горизонтального монтажа, включая патрубок с фланцем DN 100. Насосные станции Multilift MDV с насосами SEV.65 поставляются с одним резервуаром емкостью 400, а станции Multilift с насосами SE1.80 поставляются либо с одним, либо с двумя резервуарами емкостью 400. Все необходимые упругие трубные компенсаторы, хомуты и анкерные болты включены в комплект. Датчик уровня LCD 110 поставляется с Multilift.

Клиновые задвижки, обратные клапаны, напорные патрубки, мембранный насос с ручным управлением, болты и уплотнения, а также третий резервуар на 400 литров, поставляются как принадлежности.

Перекачиваемые жидкости Насосная станция Multilift MDV может перекачивать сточные воды, содержащие длинноволокнистые включения диаметром до 65 мм, тогда как Multilift MD1 может перекачивать сточные воды, содержащие длинноволокнистые включения диаметром до 80 мм, например, волокна, ткань и фекалии с pH значением от 4 до 10. . Multilift предназначен для работы с жидкостями, температура которых находится в диапазоне от 0 до +40°C, кратковременно с температурой до +60°C.

Основные данные MDV.65.80.22.2.50D/450.SE

Maкс. расход12.5 л/с
Макс. гидростатический напор17.8 м
Тип рабочего колесаСвободно-вихревое
Максимальный размер частицы65 мм
Первичное уплотнение валаSIC/SIC
Вторичное уплотнение валаCARBON/CERAMICS
Макс. гидравлическое КПД32 %
Макс. рабочее давление10 бар
Данные на паспортной табличкеEN 12050-1

Изображение MDV.65.80.22.2.50D/450.SE

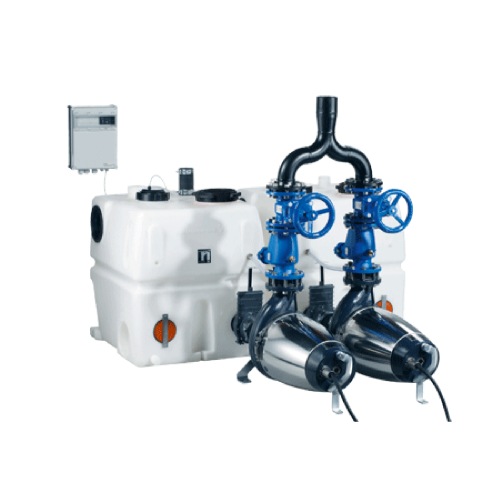

Изображение насосов MDV.65.80.22.2.50D/450.SE
Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего.

Кривая характеристики MDV.65.80.22.2.50D/450.SE

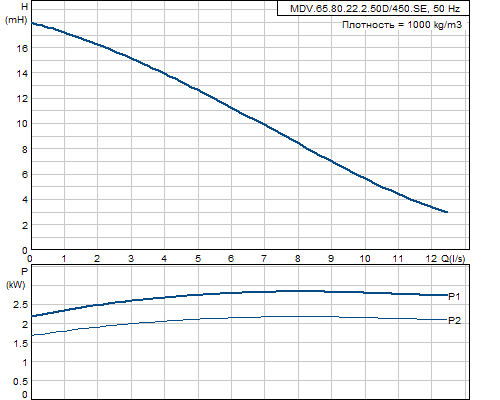

Кривая характеристики насосов MDV.65.80.22.2.50D/450.SE

Жидкость MDV.65.80.22.2.50D/450.SE

Максимальная температура жидкости40 °C

Материалы MDV.65.80.22.2.50D/450.SE

Корпус насосаЧугун GG20
EN-JL1030
Рабочее колесоЧугун GG20
EN-JL1030
БакПолиэтилен

Данные электрооборудования MDV.65.80.22.2.50D/450.SE

Количество полюсов2
Подводимая мощность - P12 x 2.8 кВт
Номинальная мощность - P22 x 2.2 кВт
Промышленная частота50 Hz
Номинальное напряжение3 x 380-415 V
Допуст.откл-е напряж+6/-10 %
Способ запускапрямой пуск
Макс. число пусков в час60
Номинальный ток5,1-5,0 A
Расчетное значение тока от 3/4 нагрузки3.8 A
Расчетное значение тока от 1/2 нагрузки3 A
Пусковой ток37 A
Расчетное значение тока без нагрузки2 A
Cos phi - коэф-нт мощности0,86
Cos phi - коэф. мощности при 0 нагрузке0,21
Cos phi - коэф. мощности при 3/4 нагрузки0,81
Cos phi - коэф. мощности при 1/2 нагрузки0,72
Номинальная скорость2895 об/м
Крутящий момент заторможенного ротора18 Нм
Распределение крутящего момента23 Нм
Момент инерции0.0088 кг м2
КПД двигателя при полной нагрузке77,0 %
КПД двигателя при 3/4 нагрузки76,6 %
КПД двигателя при 1/2 нагрузки73,5 %
Класс защиты (IEC 34-5)68
Класс изоляции (IEC 85)F
Защита электродвигателяТЕРМОВЫКЛЮЧАТЕЛЬ
Тепловая защитавнутрен.
Длина кабеля10 м
Тип кабеляH07RN-F
Тип кабельной вилкиNo plug

Монтаж MDV.65.80.22.2.50D/450.SE

Максимальная температура окружающей среды40 °C
Макс. рабочее давление10 бар
Стандартный фланецDIN
Выход насосаDN 80
Допустимое давлениеPN 10
Максимальная глубина установки2 м

Устр-ва управл-ия MDV.65.80.22.2.50D/450.SE

Тип блока управленияLCD 110
Датчик влажностибез гигрометра
Датчик воды в маслебез водно-масляным датчиком
Режим работыS1/S3 50%,1MIN.

Резервуар MDV.65.80.22.2.50D/450.SE

Количество баков1
Общий объём резервуара(ов)400 л

Габаритный чертеж MDV.65.80.22.2.50D/450.SE

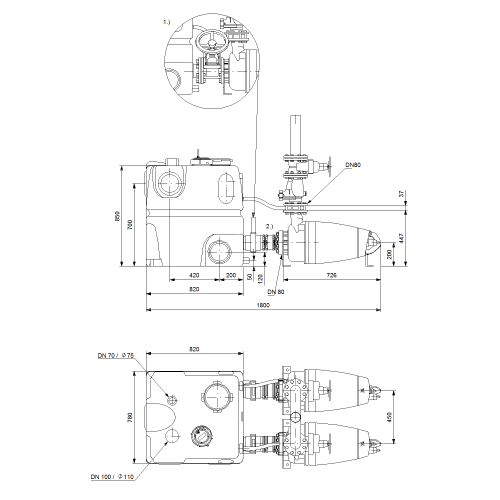

Габаритный чертеж насосов MDV.65.80.22.2.50D/450.SE
ПримечаниеПравовая оговорка
Внимание! Все величины даны в [мм], если не указано иное.На данном упрощённом габаритном чертеже представлены не все компоненты.

Схема подключений MDV.65.80.22.2.50D/450.SE

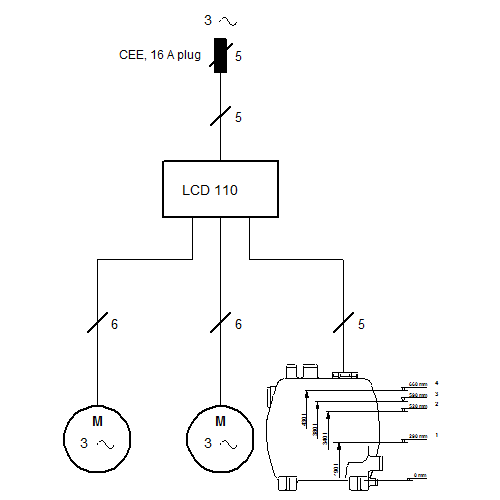

Схема подключений насосов MDV.65.80.22.2.50D/450.SE
