MDV.80.80.60.2.51D/450.SE

Заказать

Данные каталога MDV.80.80.60.2.51D/450.SE

Наименование продукцииMDV.80.80.60.2.51D/450.SE
Производственный номер96776520
EAN номер5700839195575

Описание MDV.80.80.60.2.51D/450.SE

MDV.80.80.60.2.51D/450.SE

Компактная канализационная насосная станция для сточных вод состоит из одного или двух баков объемом 450 л, двух горизонтальных погружныех насосов серии SE для сточных вод, вкл.контроллер, аналоговый датчик уровня и возможность подключения принадлежностей.

Бак на 450 л изготовлен из герметичной, коррозионно стойкого полиэтилена и не пропускает газы и запахи. Он снабжен - Тремя горизонтальными входными патрубками DN150 с одинарным уплотнением, - Вертикальными входными соединительными патрубками DN 100, - Вертикальными соединительными патрубками DN75 с гибкими штуцерами и зажимами для вентиляции. - Два горизонтальных соединительных патрубка DN40 с соеденительной частью и зажимом для ручного мембранного насоса (принадлежность). Бак специальной формы внутри разработан и запатентованной для того, чтобы избежать осаждения грязи и уменьшения количества остаточной воды. Для использования дополнительной накопительной емкости предусмотрены 4 соеденительных патрубка DN150 размещенных по бокам.

Горизонтальные насосы для сточных вод с одноканальным рабочим колесом или рабочим колесом типа Vortex в соответствии с запросом - Свободный проход до 80 мм для надежной работы без заклинивания -Уникальная система зажимов для демонтажа гидравлической и моторной части в течение одной минуты, -Водонепроницаемый кабельный разъем из нержавеющей стали для легкого технического обслуживания и ремонта, -Двойные картриджные уплотнения вала для легкого технического обслуживания и ремонта, - электродвигатель с тепловым выключателем внутри обмотки Запатентованная система охлаждения для непрерывной работы насосов типа SE - Электродвигатель с тепловым выключателем внутри обмотки

Запорные клапаны, обратные клапаны, выпускные патрубки, ручного диафрагменного насоса, болты и прокладки, а также 450-литровый бак доступны как принадлежности LC221 контроллер с микропроцессором оснащен дисплеем для полного мониторинга. Насос и датчик подключены к контроллеру с 4 м или 10 м кабелем и трубой. Кабель питания 1,5 м с вилкой (с фазоинвертором для 3-х фазный двигатель) Бесконтактный, пьезо-резистивный датчик давления подключаемый внутри шкафа, контролируется контроллером и с точностью до миллиметра отображается на дисплее. Защита от блокировки трубки давления внутри резервуара без движущихся частей внутри сточных вод.

Контроллер для тепловой защиты электродвигателя и контроля работы насоса. Тепловая защита двигателя состоит из температурного датчика-выключателя в обмотке.

Функции контроллера: • Пуск / дельта операция для насосов> 5кВт • Включение / выключение, регулярные и ошибки переключения двух насосов сточных вод на основе непрерывного сигнала с пьезо-резистивный датчика • Защита электродвигателя с помощью выключателя защиты и / или измерения тока, а также подключения тепловых реле. • Защита электродвигателя от работы «всухую» во время выполнения ограничений в случае аварийного режима • 24ч автоматический тестовый режим работы в течение длительного периода бездействие • установка времени простоя (отложенного пуска): - Отмена останова (времени простоя насоса, после того, как будет достигнут уровень останова) - Отложенный пуск (время между достижением уровня пуска насоса и фактическим началом пуска насоса) - Задержка между сигналом тревоги и остановом (время от появления неисправности до сообщения о тревоге ), чтобы предотвратить останов в случае кратковременного превышения уровня в баке. • автоматическое измерение тока для сообщения о тревоге • операционные указания: - Режим работы (автоматический, ручной) - Часы работы - Импульсов (количество пусков) - Превышение тока электродвигателя • сигнализация: - Состояние насоса (работа, неисправность) - Последовательности фаз неисправностей и отсутствия фазы - Тепловой выключатель - Сигнализация о высоком уровне - Время на обслуживание / обслуживание (по выбору). • выбор автоматического сброса аварийного сигнала • журнал отказов до 20 аварийных сигналов • выбор между различными уровнями начала • выбор типа подключенного датчика • калибровка датчика (установка) • Выбор интервала обслуживания (0, 3, 6 или 12 месяцев). В стандартной комплектации LC 221 имеет 6 беспотенциальных выходов для индикации: - Работы насоса - Выхода из строя насоса - Превышения уровня воды (сигнализация) - Общая ошибка. 6 цифровых входов для выполнения следующих функций: - Соединительная плата датчика давления (в сборе) - Подключение аналоговых датчиков (4-20 мА или 0-5 В) - Подключения до четырех датчиков уровня или реле давления вместо аналогового датчика - Подключение отдельного датчика уровня, который будет использоваться в случае наводнений Обнаружение вне Multilift. Подъемные станции часто устанавливается в приямок в подвале - самая низкая точка в здании. В случае например, притока грунтовых вод или повреждения водопровода, сигнализации будет указана контроллером. - Подключение возможности внешнего сброса тревоги - Подключения тепловых реле электродвигателя.

Станции Multilift соответствуют стандартным EN12050-1, утверждены и контролируются внешним институтом LGA. Дополнительно соответствуют VDE, ТР (ГОСТ), CB, EMV

Основные данные MDV.80.80.60.2.51D/450.SE

Maкс. расход25 л/с
Макс. гидростатический напор27.5 м
Тип рабочего колесаСвободно-вихревое
Максимальный размер частицы65 мм
Первичное уплотнение валаSIC/SIC
Вторичное уплотнение валаCARBON/CERAMICS
Макс. гидравлическое КПД34 %

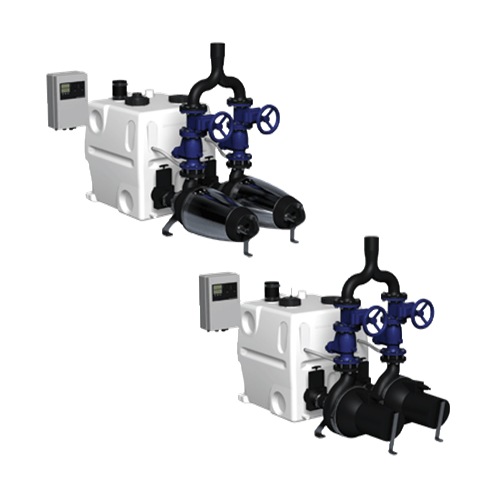

Изображение MDV.80.80.60.2.51D/450.SE

Изображение насосов MDV.80.80.60.2.51D/450.SE
Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего.

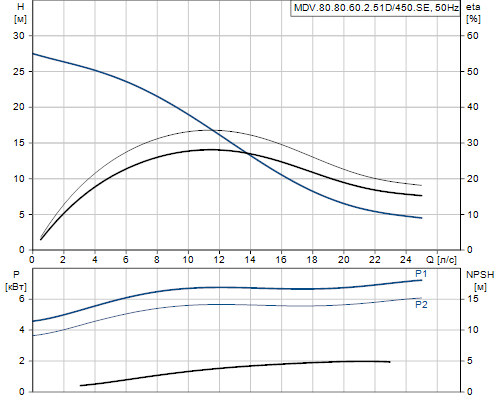

Кривая характеристики MDV.80.80.60.2.51D/450.SE

Кривая характеристики насосов MDV.80.80.60.2.51D/450.SE

Жидкость MDV.80.80.60.2.51D/450.SE

Максимальная температура жидкости40 °C
Темпер. жидкости20 °C
Плотность998.2 кг/м3

Материалы MDV.80.80.60.2.51D/450.SE

Корпус насосаЧугун GG20
EN-JL1030
Рабочее колесоЧугун GG20
EN-JL1030

Данные электрооборудования MDV.80.80.60.2.51D/450.SE

Количество полюсов2
Подводимая мощность - P12 x 7.1 кВт
Номинальная мощность - P22 x 6 кВт
Промышленная частота50 Hz
Номинальное напряжение3 x 380-415 V
Допуст.откл-е напряж+6/-10 %
Способ запускапуск/схема соединения треугольником
Макс. число пусков в час60
Номинальный ток13.7-14.2 A
Расчетное значение тока от 3/4 нагрузки11.3 A
Расчетное значение тока от 1/2 нагрузки9.7 A
Пусковой ток148 A
Расчетное значение тока без нагрузки7.8 A
Cos phi - коэф. мощности при 0 нагрузке0,14
Cos phi - коэф. мощности при 3/4 нагрузки0,7
Cos phi - коэф. мощности при 1/2 нагрузки0,58
Номинальная скорость2945 об/м
Крутящий момент заторможенного ротора80 Нм
Распределение крутящего момента112 Нм
Момент инерции0.019 кг м2
КПД двигателя при полной нагрузке84.1 %
КПД двигателя при 3/4 нагрузки82.2 %
КПД двигателя при 1/2 нагрузки77.5 %
Класс защиты (IEC 34-5)IP68
Класс изоляции (IEC 85)F
Защита электродвигателяТЕРМОВЫКЛЮЧАТЕЛЬ
Длина кабеля10 м
Тип кабеляLYNIFLEX

Монтаж MDV.80.80.60.2.51D/450.SE

Максимальная температура окружающей среды40 °C
Выход насоса80
Максимальная глубина установки2 м

Устр-ва управл-ия MDV.80.80.60.2.51D/450.SE

Датчик влажностибез гигрометра
Датчик воды в маслебез датчика воды в масле
Режим работыS1/S3 50%,1MIN.

Резервуар MDV.80.80.60.2.51D/450.SE

Общий объём резервуара(ов)450 л

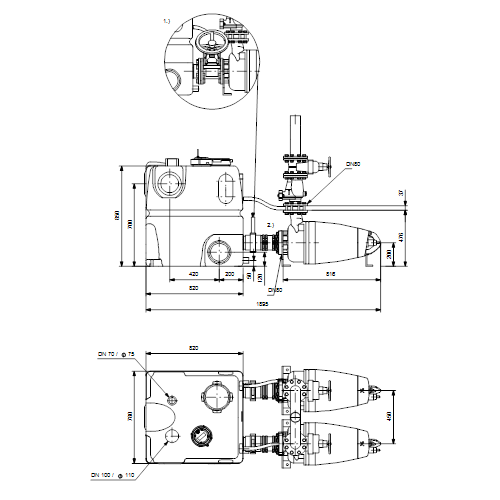

Габаритный чертеж MDV.80.80.60.2.51D/450.SE

Габаритный чертеж насосов MDV.80.80.60.2.51D/450.SE
ПримечаниеПравовая оговорка
Внимание! Все величины даны в [мм], если не указано иное.На данном упрощённом габаритном чертеже представлены не все компоненты.

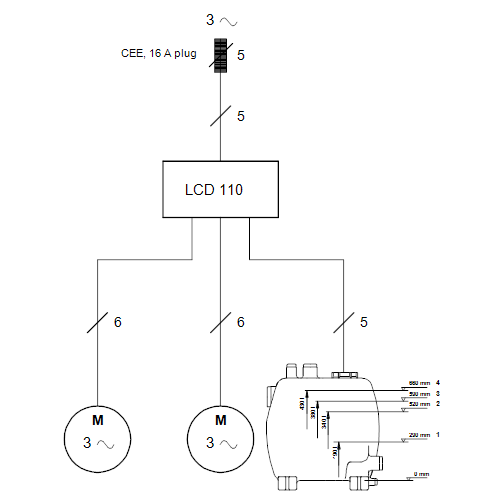

Схема подключений MDV.80.80.60.2.51D/450.SE

Схема подключений насосов MDV.80.80.60.2.51D/450.SE
