MDV.65.80.30.2.50D/450.SL

Заказать

Данные каталога MDV.65.80.30.2.50D/450.SL

Наименование продукцииMDV.65.80.30.2.50D/450.SL
Производственный номер97577833
EAN номер5700318990714

Описание MDV.65.80.30.2.50D/450.SL

MDV.65.80.30.2.50D/450.SL

Компактная канализационная насосная установка состоит из одного или двух 450 литровых накопительных резервуаров, двух горизонтальных погружных канализационных насосов типа SL, встроенным контроллером, аналоговым датчиком уровня и соединительными элементами.

450 л резервуар изготовлен из коррозионностойкого полиэтилена и абсолютно герметичен. Он имеет - Три горизонтальных патрубка DN150 - Вертикальный входной патрубок DN100, - Вертикальный соединительный патрубок DN75 для вентиляции со штуцером и зажимами - Две горизонтальных соединительных патрубка DN40 с одной стороны и зажимы для ручного мембранного насоса (принадлежность). Специально разработанное запатентованное дно резервуара позволяет избежать осаждения и уменьшения количества остаточной воды. Если используется дополнительная накопительная емкость, то 4 соеденительных патрубка DN150 размещены по бокам.

Горизонтальные насосы для сточных вод с одноканальным рабочим колесом - Свободный проход до 80 мм для надежной работы системы без блокировок -уникальная система зажимов для демонтажа гидравлической части и двигателей в течении одной минуты, -водонепроницаемые кабельные разъемы из нержавеющей стали для легкого технического обслуживания и ремонта, -двойные картриджные уплотнения вала для легкого технического обслуживания и ремонта, - электродвигатель с термическим выключателем внутри обмотки

Запорные клапаны, обратные клапаны, выпускные трубы, ручной диафрагменный насос, болты и прокладки, а также 450-литровый резервуар могут быть заказанны как принадлежности.

LC221 контроллер с микропроцессором оснащен дисплеем для полной возможности мониторинга. Насос и датчик подключен к контроллеру с 4 м или 10 м кабелем и трубой. Кабель питания 1,5 м с вилкой (с фазоинвертором для 3-х фазный двигатель). Бесконтактные, пьезо-резистивный датчик давления подключаемый внутри шкафа, контролируется контроллером, с точностью до миллиметра и отображается на дисплее.

Контроллер используется для тепловой защиты электродвигателя и контроля работы насоса. Тепловая защита электродвигателя состоит из термического переключателя в обмотке.

Функции контроллера: • Звезда / треугольник подключение для насосов> 5кВт • Включение / выключение одного насоса на основе непрерывного сигнала с пьезо-резистивным датчиком • Защита двигателя с помощью выключателя и / или измерения тока, а также подключения тепловых реле. • Защита двигателя от работы всухую • 24 часа автоматической работы в течение длительного периода • установка времени задержки: - Остановка задержки - Начало задержки - Задержка сигнализации (время от появления неисправности до тревоги указано), чтобы предотвращает короткое время на высоком уровне тревоги в случае временного высокий приток в бак. • автоматическое измерение тока • операционные указанием: - Режим работы (автоматический, ручной) - Часы работы - Количество пусков • Журнал состояния: - Состояние насоса (работа, неисправность) - Последовательности фаз неисправностей и отсутствия фазы - Тепловой выключатель - Высокий уровень воды (сигнализация) - Время на обслуживание (по выбору). • выбор автоматического сброса аварийного сигнала • журнал отказов до 20 аварийных сигналов • выбор между различными уровнями начала • выбор типа подключенного датчика • калибровка датчика (установка) • Выбор интервала обслуживания (0, 3, 6 или 12 месяцев).

В стандартной комплектации LC 221 имеет 6 беспотенциальных выходов для: - Насос работает - Выход из строя насоса - Высокий уровень воды сигнализации - Общая ошибка. 6 цифровых входов для выполнения следующих функций: - Соединительная плата датчика давления (в сборе) - Подключение аналоговых датчиков (4-20мА или 0-5В) - Подключения до четырех датчиков уровня или реле давления вместо аналогового датчика - Подключение отдельного датчика уровня, который будет использоваться для наводнений Обнаружение вне Multilift. Подъемные станции часто устанавливается в поддон внутри подвала - самая низкая точка в здании. В случае например, Приток грунтовых вод или взрыв водопровода, сигнализации будет указано контроллером. - Подключение внешнего сброса тревоги - Подключения тепловых реле электродвигателя.

Multilift соответствует EN12050-1, контролируются институтом LGA. Соответствует VDE, ТР (ГОСТ), CB, EMV

Основные данные MDV.65.80.30.2.50D/450.SL

Maкс. расход12.5 л/с
Макс. гидростатический напор21.6 м
Тип рабочего колесаСвободно-вихревое
Максимальный размер частицы65 мм
Первичное уплотнение валаSIC/SIC
Вторичное уплотнение валаCARBON/CERAMICS
Макс. гидравлическое КПД34 %

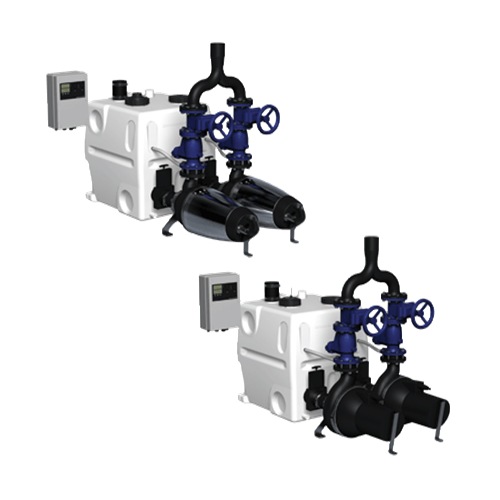

Изображение MDV.65.80.30.2.50D/450.SL

Изображение насосов MDV.65.80.30.2.50D/450.SL
Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего.

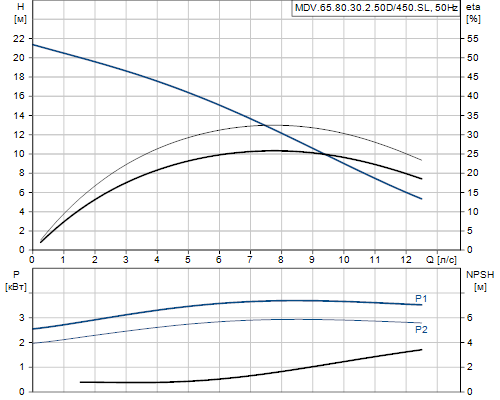

Кривая характеристики MDV.65.80.30.2.50D/450.SL

Кривая характеристики насосов MDV.65.80.30.2.50D/450.SL

Жидкость MDV.65.80.30.2.50D/450.SL

Максимальная температура жидкости40 °C
Темпер. жидкости20 °C
Плотность998.2 кг/м3

Материалы MDV.65.80.30.2.50D/450.SL

Корпус насосаЧугун GG20
EN-JL1030
Рабочее колесоЧугун GG20
EN-JL1030

Данные электрооборудования MDV.65.80.30.2.50D/450.SL

Количество полюсов2
Подводимая мощность - P12 x 3.8 кВт
Номинальная мощность - P22 x 3 кВт
Промышленная частота50 Hz
Номинальное напряжение3 x 380-415 V
Допуст.откл-е напряж+6/-10 %
Способ запускапрямой пуск
Макс. число пусков в час60
Номинальный ток6,8-6,5 A
Расчетное значение тока от 3/4 нагрузки5 A
Расчетное значение тока от 1/2 нагрузки3.9 A
Пусковой ток51 A
Расчетное значение тока без нагрузки2.5 A
Cos phi - коэф. мощности при 0 нагрузке0,22
Cos phi - коэф. мощности при 3/4 нагрузки0,83
Cos phi - коэф. мощности при 1/2 нагрузки0,74
Номинальная скорость2910 об/м
Крутящий момент заторможенного ротора23 Нм
Распределение крутящего момента33 Нм
Момент инерции0.0098 кг м2
КПД двигателя при полной нагрузке79,6 %
КПД двигателя при 3/4 нагрузки78,5 %
КПД двигателя при 1/2 нагрузки75,1 %
Класс защиты (IEC 34-5)IP68
Класс изоляции (IEC 85)F
Защита электродвигателяТЕРМОВЫКЛЮЧАТЕЛЬ
Длина кабеля10 м
Тип кабеляH07RN-F

Монтаж MDV.65.80.30.2.50D/450.SL

Максимальная температура окружающей среды30 °C
Выход насоса80
Максимальная глубина установки2 м

Устр-ва управл-ия MDV.65.80.30.2.50D/450.SL

Датчик влажностибез гигрометра
Датчик воды в маслебез датчика воды в масле
Режим работыS3 50%, 1 MIN.

Резервуар MDV.65.80.30.2.50D/450.SL

Общий объём резервуара(ов)450 л

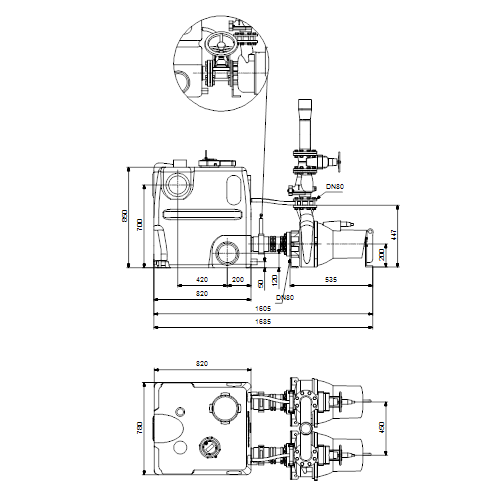

Габаритный чертеж MDV.65.80.30.2.50D/450.SL

Габаритный чертеж насосов MDV.65.80.30.2.50D/450.SL
ПримечаниеПравовая оговорка
Внимание! Все величины даны в [мм], если не указано иное.На данном упрощённом габаритном чертеже представлены не все компоненты.

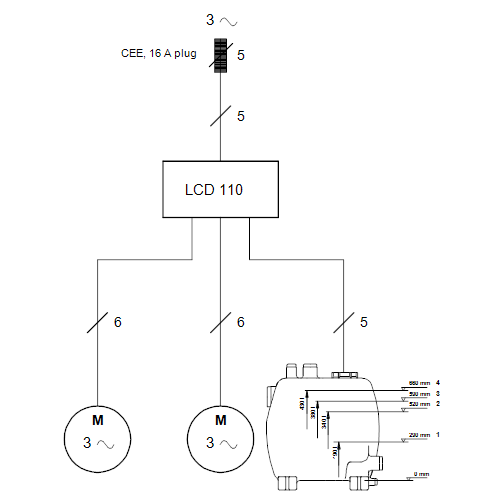

Схема подключений MDV.65.80.30.2.50D/450.SL

Схема подключений насосов MDV.65.80.30.2.50D/450.SL
