MDG.12.1.2

Заказать

Данные каталога MDG.12.1.2

Наименование продукцииMDG.12.1.2
Производственный номер97901138
EAN номер5710626081387

Описание MDG.12.1.2

MDG.12.1.2

Multilift Поставляется полностью готовым к установке, состоит из герметичного резервуара с двумя насосами с режущим механизмом и погружными электродвигателями установленными на резервуар. Проводногно контроллера вкл.Датчик уровня. (Обратные клапаны и выпускные трубы поставляются в качестве принадлежностей).

Полностью герметичный резервуар обладает всеми необходимыми патрубками для подключения впускной трубы, сливной трубы, вентиляционные трубы и ручного мембранного насоса (принадлежность).

Сборный резервуар содержит 7 входных патрубков по периметру. Выходной патрубок DN100 позволяет подключить трубопроводы от 180 и до 315 мм без переходников. DN100 и DN50 входы на каждой стороне. DN150, DN50 вход на верхней части резервуара.

Multilift на подвержен коррозии, а также герметичный и осадок на дне минимальный за счет специальной формы дна бака.

Насос с вихревым рабочим колесом и погружными электродвигателями и безопасной маслянной камерой для заливки масла между двумя уплотнениями вала. Напорный патрубок с внутренней резьбой 1 1/4".

LC221 контроллер с микропроцессором оснащен дисплеем для полной возможности мониторинга. Насос и датчик подключен к контроллеру с 4 м или 10 м кабелем и трубой. Кабель питания 1,5 м с вилкой (с фазоинвертором для 3-х фазный двигатель). Бесконтактные, пьезо-резистивный датчик давления подключаемый внутри шкафа, контролируется контроллером, с точностью до миллиметра и отображается на дисплее.

Контроллер для тепловой защиты электродвигателя и контроля работы насоса. Тепловая защита электродвигателя состоит из термического переключателя в обмотке.

Функции контроллера: • Включение / выключение одного насоса на основе непрерывного сигнала с пьезо-резистивным датчиком • Защита двигателя с помощью выключателя и / или измерения тока, а также подключения тепловых реле. • Защита двигателя от работы всухую • 24 часа автоматической работы в течение длительного периода • установка времени задержки: - Остановка задержки - Начало задержки - Задержка сигнализации (время от появления неисправности до тревоги указано), чтобы предотвращает короткое время на высоком уровне тревоги в случае временного высокий приток в бак. • автоматическое измерение тока • операционные указанием: - Режим работы (автоматический, ручной) - Часы работы - Количество пусков • Журнал состояния: - Состояние насоса (работа, неисправность) - Последовательности фаз неисправностей и отсутствия фазы - Тепловой выключатель - Высокий уровень воды (сигнализация) - Время на обслуживание (по выбору). • выбор автоматического сброса аварийного сигнала • журнал отказов до 20 аварийных сигналов • выбор между различными уровнями начала • выбор типа подключенного датчика • калибровка датчика (установка) • Выбор интервала обслуживания (0, 3, 6 или 12 месяцев).

В стандартной комплектации LC 221 имеет 4 беспотенциальных выходов для: - Насос работает - Выход из строя насоса - Высокий уровень воды сигнализации - Общая ошибка. 6 цифровых входов для выполнения следующих функций: - Соединительная плата датчика давления (в сборе) - Подключение аналоговых датчиков (4-20мА или 0-5В) - Подключения до четырех датчиков уровня или реле давления вместо аналогового датчика - Подключение отдельного датчика уровня, который будет использоваться для наводнений Обнаружение вне Multilift. Подъемные станции часто устанавливается в поддон внутри подвала - самая низкая точка в здании. В случае например, Приток грунтовых вод или взрыв водопровода, сигнализации будет указано контроллером. - Подключение внешнего сброса тревоги - Подключения тепловых реле электродвигателя.

Multilift соответствует EN12050-1, контролируются институтом LGA. Соответствует VDE, ТР (ГОСТ), CB, EMV

Основные данные MDG.12.1.2

Maкс. расход5 л/с
Макс. гидростатический напор20.5 м
Тип рабочего колесаСистема с режущим механизмом

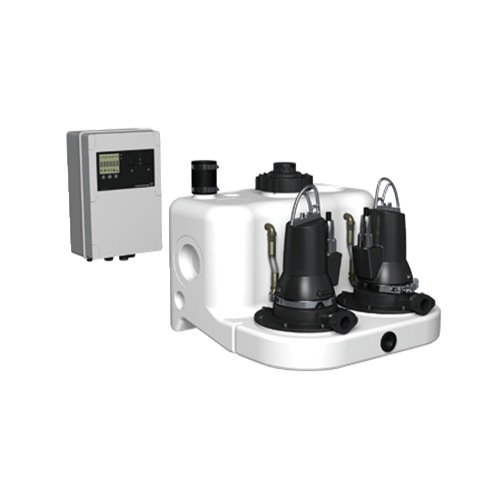

Изображение MDG.12.1.2

Изображение насосов MDG.12.1.2
Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего.

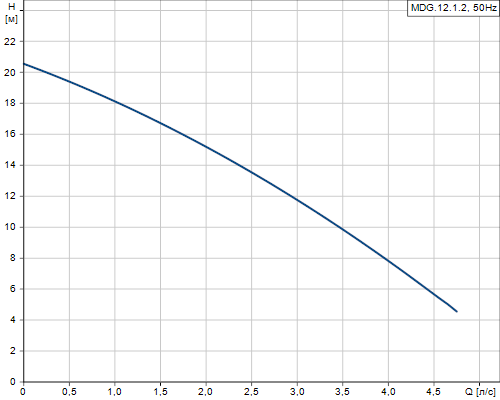

Кривая характеристики MDG.12.1.2

Кривая характеристики насосов MDG.12.1.2

Жидкость MDG.12.1.2

Максимальная температура жидкости40 °C
Темпер. жидкости20 °C
Плотность998.2 кг/м3

Материалы MDG.12.1.2

ПрокладкаSIC/SIC

Данные электрооборудования MDG.12.1.2

Количество полюсов2
Подводимая мощность - P12 x 1.8 кВт
Номинальная мощность - P22 x 1.2 кВт
Промышленная частота50 Hz
Номинальное напряжение1 x 230 V
Допуст.откл-е напряж+10/-10 %
Способ запускапрямой пуск
Макс. число пусков в час60
Номинальный ток8.2 A
Cos phi - коэф-нт мощности0,99
Номинальная скорость2820 об/м
КПД двигателя при полной нагрузке73 %
Размер конденсатора - работа150 мкФ
Класс защиты (IEC 34-5)IP68
Класс изоляции (IEC 85)F
Защита электродвигателяТЕРМОВЫКЛЮЧАТЕЛЬ
Кабель двигателя10 м
Тип кабеляH07RN-F
Тип кабельной вилкиSCHUKO
Сетевой кабель1.5 м
H05 VV-F

Устр-ва управл-ия MDG.12.1.2

Тип блока управленияLC221.2
Режим работыS3-35% 1MIN

Резервуар MDG.12.1.2

Общий объём резервуара(ов)93 л
Общий эффективный объем бака с вх. отверстием 180мм23 л
Общий эффективный объем бака с вх. отверстием 250 мм37 л
Total effective volume of collecting tank at 315 mm inlet50 л
Общий эффективный объем накопительной емкости вход 315 мм50 л

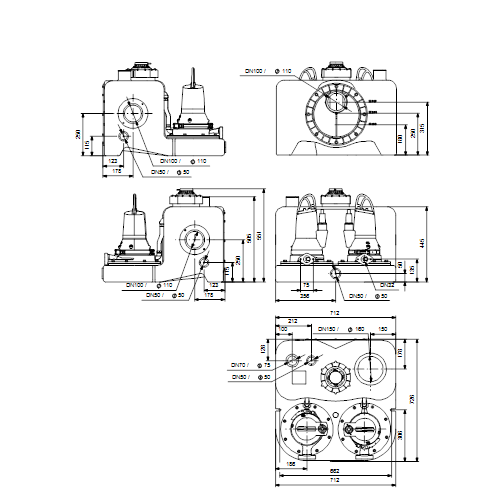

Габаритный чертеж MDG.12.1.2

Габаритный чертеж насосов MDG.12.1.2
ПримечаниеПравовая оговорка
Внимание! Все величины даны в [мм], если не указано иное.На данном упрощённом габаритном чертеже представлены не все компоненты.

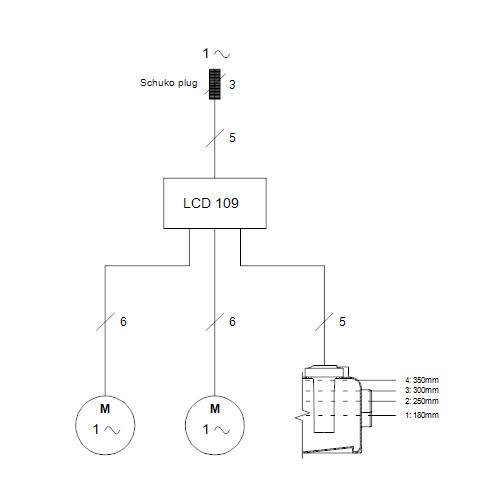

Схема подключений MDG.12.1.2

Схема подключений насосов MDG.12.1.2
