Данные каталога MLD.12.3.4

Наименование продукцииMLD.12.3.4
Производственный номер97901105
EAN номер5710626081059

Описание MLD.12.3.4

MLD.12.3.4

Компактная канализационная насосная установка, поставляется полностью готовой к монтажу. Multilift состоит из резервуара с двумя насосами с погружными электродвигателями, обратного клапана с интегрированным Y-патрубком, выходного адаптера с гибким DN100 подключением, установленным на резервуаре и контроллера вкл.датчик уровня.

Полностью герметичный резервуар обладает всеми необходимыми патрубками для подключения впускной трубы, сливной трубы, вентиляционные трубы и ручного мембранного насоса (принадлежность).

Резервуар имеет 2 входных патрубка. Основной патрубок DN150 на выступе резервуара и один DN50 на верхней части.

Multilift на подвержен коррозии, а также герметичен и осадок на дне минимальный за счет специальной формы дна резервуара.

Насос с вихревым рабочим колесом и погружными электродвигателями и безопасной маслянной камерой для заливки масла между двумя уплотнениями вала. Направление вращения указанно со стороны вала под рым-болтом.

LC221 контроллер с микропроцессором оснащен дисплеем для полной возможности мониторинга. Насос и датчик подключен к контроллеру с 4 м или 10 м кабелем и трубой. Кабель питания 1,5 м с вилкой (с фазоинвертором для 3-х фазный двигатель). Бесконтактные, пьезо-резистивный датчик давления подключаемый внутри шкафа, контролируется контроллером, с точностью до миллиметра и отображается на дисплее.

Контроллер для тепловой защиты электродвигателя и контроля работы насоса. Тепловая защита электродвигателя состоит из термического переключателя в обмотке.

Функции контроллера: • Включение / выключение одного насоса на основе непрерывного сигнала с пьезо-резистивным датчиком • Защита двигателя с помощью выключателя и / или измерения тока, а также подключения тепловых реле. • Защита двигателя от работы всухую • 24 часа автоматической работы в течение длительного периода • установка времени задержки: - Остановка задержки - Начало задержки - Задержка сигнализации (время от появления неисправности до тревоги указано), чтобы предотвращает короткое время на высоком уровне тревоги в случае временного высокий приток в бак. • автоматическое измерение тока • операционные указанием: - Режим работы (автоматический, ручной) - Часы работы - Количество пусков • Журнал состояния: - Состояние насоса (работа, неисправность) - Последовательности фаз неисправностей и отсутствия фазы - Тепловой выключатель - Высокий уровень воды (сигнализация) - Время на обслуживание (по выбору). • выбор автоматического сброса аварийного сигнала • журнал отказов до 20 аварийных сигналов • выбор между различными уровнями начала • выбор типа подключенного датчика • калибровка датчика (установка) • Выбор интервала обслуживания (0, 3, 6 или 12 месяцев).

В стандартной комплектации LC 221 имеет 6 беспотенциальных выходов для: - Насос работает - Выход из строя насоса - Высокий уровень воды сигнализации - Общая ошибка. 6 цифровых входов для выполнения следующих функций: - Соединительная плата датчика давления (в сборе) - Подключение аналоговых датчиков (4-20мА или 0-5В) - Подключения до четырех датчиков уровня или реле давления вместо аналогового датчика - Подключение отдельного датчика уровня, который будет использоваться для наводнений Обнаружение вне Multilift. Подъемные станции часто устанавливается в поддон внутри подвала - самая низкая точка в здании. В случае например, Приток грунтовых вод или взрыв водопровода, сигнализации будет указано контроллером. - Подключение внешнего сброса тревоги - Подключения тепловых реле электродвигателя.

Multilift соответствует EN12050-1, контролируются институтом LGA. Соответствует VDE, ТР (ГОСТ), CB, EMV

Основные данные MLD.12.3.4

Maкс. расход13.9 л/с
Макс. гидростатический напор8.5 м
Тип рабочего колесаСвободно-вихревое
Максимальный размер частицы40 мм
50 мм
Тип клапанаСтворч клап

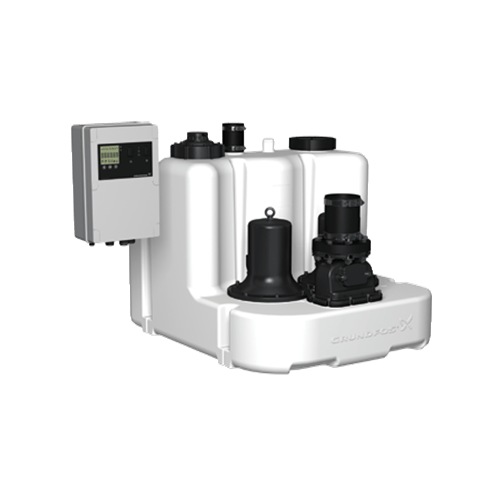

Изображение MLD.12.3.4

Изображение насосов MLD.12.3.4
Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего.

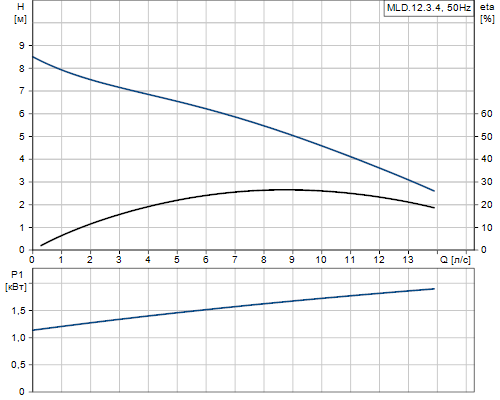

Кривая характеристики MLD.12.3.4

Кривая характеристики насосов MLD.12.3.4

Жидкость MLD.12.3.4

Максимальная температура жидкости40 °C
Темпер. жидкости20 °C
Плотность998.2 кг/м3

Материалы MLD.12.3.4

ПрокладкаNBR

Данные электрооборудования MLD.12.3.4

Количество полюсов4
Подводимая мощность - P12 x 1.8 кВт
Номинальная мощность - P22 x 1.5 кВт
Промышленная частота50 Hz
Номинальное напряжение3 x 400 V
Допуст.откл-е напряж+10/-14 %
Способ запускапрямой пуск
Макс. число пусков в час60
Номинальный ток3.6 A
Cos phi - коэф-нт мощности0,75
Номинальная скорость1430 об/м
КПД двигателя при полной нагрузке82,1 %
Класс защиты (IEC 34-5)IP68
Класс изоляции (IEC 85)F
Защита электродвигателяТермовыключатель с биметаллическим элементом
Кабель двигателя4 м
Тип кабеляH07 RN-F
Тип кабельной вилкиCEE 3P+N+E
Сетевой кабель1.5 м
H05 VV-F

Устр-ва управл-ия MLD.12.3.4

Тип блока управленияLC221.2
Режим работыS3-50%,1MIN

Резервуар MLD.12.3.4

Общий объём резервуара(ов)270 л
Общий эффективный объем бака с вх. отверстием 180мм190 л

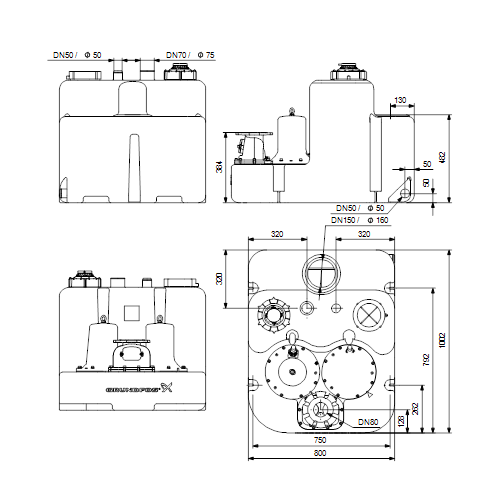

Габаритный чертеж MLD.12.3.4

Габаритный чертеж насосов MLD.12.3.4
ПримечаниеПравовая оговорка
Внимание! Все величины даны в [мм], если не указано иное.На данном упрощённом габаритном чертеже представлены не все компоненты.

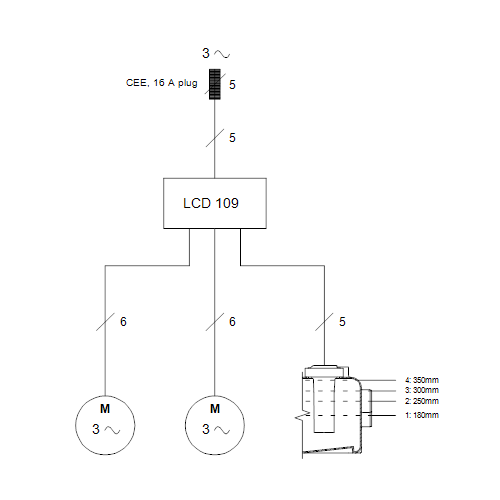

Схема подключений MLD.12.3.4

Схема подключений насосов MLD.12.3.4
