Данные каталога MTR 15-2/2 A-W-A-HUUV

Наименование продукцииMTR 15-2/2 A-W-A-HUUV A-W-A HUUV
Производственный номер96515719
EAN номер5700396730240

Описание MTR 15-2/2 A-W-A-HUUV

MTR 15-2/2 A-W-A-HUUV Многоступенчатый, полу-погружной, самовсасывающий центробежный насос для вертикальной установки в резервуарах и т.п.

Характеристики насоса: -установочная длина в соответствии с DIN 5440. -рабочие колеса, промежуточные камеры и вал выполнены из Нержавеющая сталь. -механическое уплотнение вала выполнено в соответствии с DIN 24960. -передача крутящего момента через разъемную муфту.

Насос со стандартным 3-фазным асинхронным электродвигателем.

Основные данные MTR 15-2/2 A-W-A-HUUV

Частота вращения2899 об/м
Номинальная подача17 м3
Номинальный напор22 м
Рабочие колеса2
Уплотнение валаHUUV
Макс. рабочее давление25 бар
Ступени2
Исполнение насосаA
МодельA

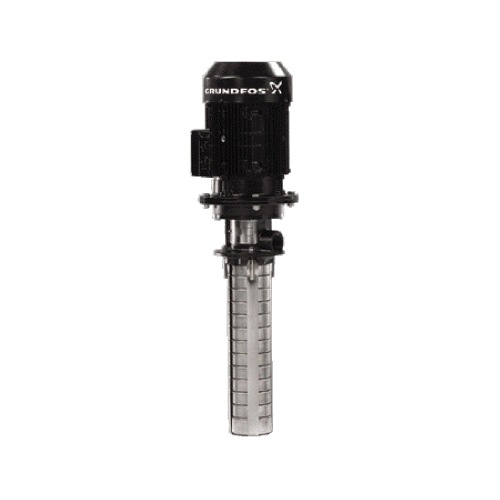

Изображение MTR 15-2/2 A-W-A-HUUV

Изображение насосов MTR 15-2/2 A-W-A-HUUV
Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего.

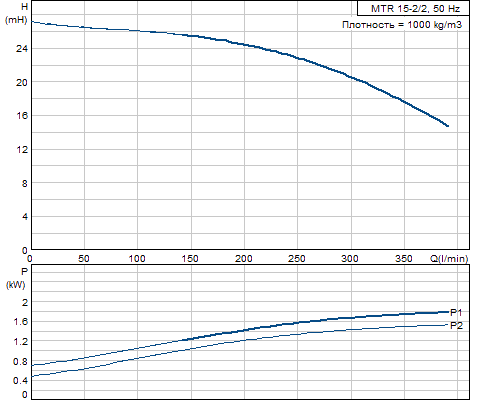

Кривая характеристики MTR 15-2/2 A-W-A-HUUV

Кривая характеристики насосов MTR 15-2/2 A-W-A-HUUV

Жидкость MTR 15-2/2 A-W-A-HUUV

Диапазон температур жидкости-10 .. 90 °C

Материалы MTR 15-2/2 A-W-A-HUUV

Головная часть насосаЧугун
Голова насосаEN-GJL-200
ASTM 25B
Рабочее колесоНержавеющая сталь
DIN W.-Nr. 1.4301
AISI 304
Код материалаA

Данные электрооборудования MTR 15-2/2 A-W-A-HUUV

Тип электродвигателя90LC
Класс энергоэффективностиEfficiency class 1
Количество полюсов2
Номинальная мощность - P22.2 кВт
Энергия (Р2), необходимая для насоса2.2 кВт
Промышленная частота50 Hz
Номинальное напряжение3 x 380-415 D V
Номинальный ток4.45 A
Пусковой ток850-950 %
Cos фи - характеристика мощности0,89-0,87
Номинальная скорость2890-2910 об/м
Эффективность электродвигателя при полной нагрузке83,2-83,2 %
Эффективность двигателя при 3/4 нагрузки86-87,5 %
Эффективность электродвигателя при 1/2 нагрузки85-86,5 %
Класс защиты (IEC 34-5)55 (Protect. water jets/dust)
Класс изоляции (IEC 85)F
Защита электродвигателяОтсутс.
Номер электродвигателя85D15908

Монтаж MTR 15-2/2 A-W-A-HUUV

Максимальная температура окружающей среды60 °C
Макс. рабочее давление25 бар
Макс. давление при заданной темп-ре25 бар / 90 °C
Код соединенияW
Соединение трубG 2
Размер фланца электродвигателяFT115

Другое MTR 15-2/2 A-W-A-HUUV

Нетто вес46.3 кг
Полный вес54.4 кг
Объем упаковки0.09 м3

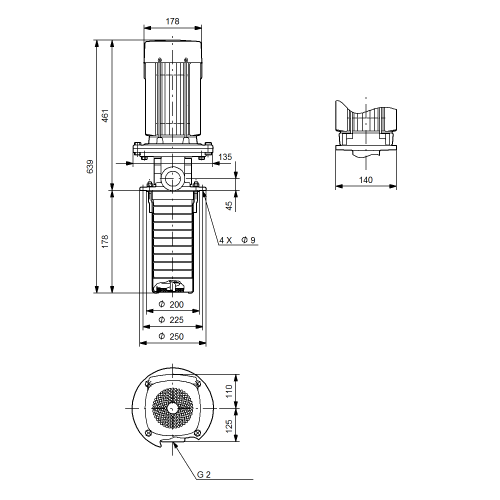

Габаритный чертеж MTR 15-2/2 A-W-A-HUUV

Габаритный чертеж насосов MTR 15-2/2 A-W-A-HUUV
ПримечаниеПравовая оговорка
Внимание! Все величины даны в [мм], если не указано иное.На данном упрощённом габаритном чертеже представлены не все компоненты.

Схема подключений MTR 15-2/2 A-W-A-HUUV

Схема подключений насосов MTR 15-2/2 A-W-A-HUUV
