Несамовсасывающий одноступенчатый центробежный насос в соответствии с EN 1092-2.
Насос предназначен для перекачивания маловязких, чистых и химически неагрессивных жидкостей, не содержащих твердых включений или волокон.
Насос и 3-фазный двигатель переменного тока монтируются по отдельности на общей плите-основании и соединяются через Проставка-муфту.
Рабочее колесо гидравлически и динамически сбалансировано.
Насос имеет следующие характеристики: - размеры фланца в соответствии с EN 1092-2, - Чугунспиральный корпус насоса, - вал и Чугунрабочее колесо из нержавеющей стали и бронзовые кольца щелевого уплотнения, - несбалансированное торцевое уплотнение вала в соответствии с EN 12756.
Основные данные NK 150-250/275 A2-F-A-E-BAQE
Частота вращения
2979 об/м
Номинальная подача
945 м3/ч
Номинальный напор
70.5 м
Текущий диаметр рабочего колеса
275 мм
Уплотнение вала
BAQE
Вторичное уплотнение вала
NONE
Диаметр вала
42 мм
Макс. рабочее давление
10 бар
Изображение NK 150-250/275 A2-F-A-E-BAQE
Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего.

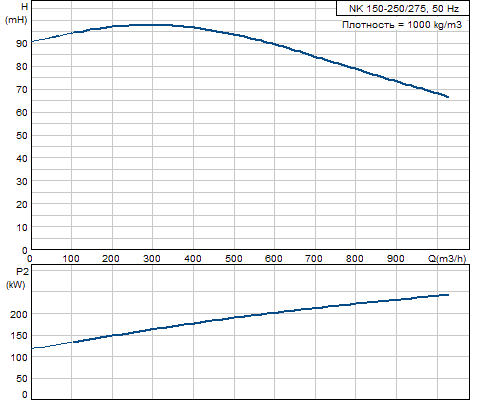

Кривая характеристики NK 150-250/275 A2-F-A-E-BAQE
Жидкость NK 150-250/275 A2-F-A-E-BAQE
Диапазон температур жидкости
0 .. 120 °C
Материалы NK 150-250/275 A2-F-A-E-BAQE
Корпус насоса
Чугун
EN-GJL-250
ASTM A48-40 B
Рабочее колесо
Чугун
EN-GJL-200
ASTM A48-30 B
Код материала
A
Данные электрооборудования NK 150-250/275 A2-F-A-E-BAQE
Тип электродвигателя
SIEMENS
Класс энергоэффективности
NA
Количество полюсов
2
Номинальная мощность - P2
250 кВт
Промышленная частота
50 Hz
Номинальное напряжение
3 x 380-420D/660-725Y V
Номинальный ток
415/240 A
Пусковой ток
700 %
Cos фи - характеристика мощности
0,90
Номинальная скорость
2980 об/м
Эффективность электродвигателя при полной нагрузке
96,2 %
Эффективность двигателя при 3/4 нагрузки
96,2 %
Класс защиты (IEC 34-5)
55
Класс изоляции (IEC 85)
F
Защита электродвигателя
PTC
Номер электродвигателя
96569528
Типоразмер двигателя
Энергоэффективные
Тип смазки
Grease
Монтаж NK 150-250/275 A2-F-A-E-BAQE
Максимальная температура окружающей среды
40 °C
Макс. рабочее давление
10 бар
Стандартный фланец
EN 1092-2
Вход насоса
DN 200
Выход насоса
DN 150
Допустимое давление
PN10
Тип муфты
Проставка
Щелевое уплотнение(я)
щелевое уплотнение
Другое NK 150-250/275 A2-F-A-E-BAQE
Нетто вес
2150 кг
Полный вес
2450 кг
Объем упаковки
6.88 м3

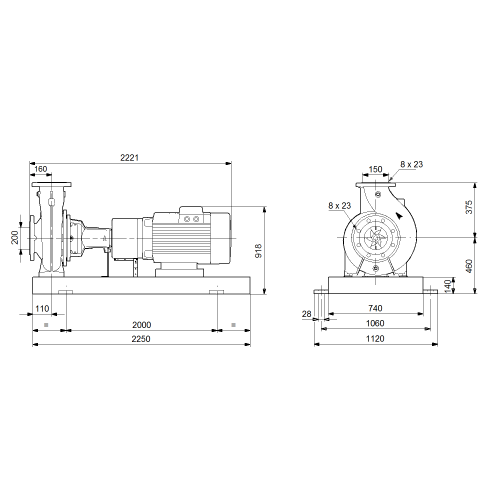

Габаритный чертеж NK 150-250/275 A2-F-A-E-BAQE
Примечание
Правовая оговорка
Внимание! Все величины даны в [мм], если не указано иное.
На данном упрощённом габаритном чертеже представлены не все компоненты.
