SLV.65.65.40.2.51D

Заказать

Данные каталога SLV.65.65.40.2.51D

Наименование продукцииSLV.65.65.40.2.51D
Производственный номер96871971
EAN номер5700312446651

Описание SLV.65.65.40.2.51D

SLV.65.65.40.2.51D

Усовершенствованные насосы с множеством уникальных свойств. Насосы компании Grundfos серии SLV с Рабочим колесом типа SuperVortex представляют технологически усовершенствованные насосы, рассчитанные на работу со сточными водами, технической водой и неочищенными сточными водами в муниципальных сетях с тяжелым режимом работы и промышленных применений. Данные насосы, предназначенные для сложных условий эксплуатации, производятся для длительного срока бесперебойной эксплуатации в применениях с самыми высокими требованиями. Насосы предназначены для погруженной установки; они высоконадежные и очень легко обслуживаются. Эффективная Рабочее колесо SuperVortex обеспечивают свободное прохождение включений размером до до 65 мм. Это в огромной мере снижает риск засорения и гарантирует максимальное рабочее время и уменьшенные эксплуатационные расходы.

Полностью передовые технологии Насосы Grundfos SLV представляют полностью передовые технологии. Несмотря на свой прекрасный внешний вид, данные высокоэффективные насосы предназначены для длительного срока бесперебойной эксплуатации в самых жестких условиях. С легкой установкой и простым обслуживанием насосы SLV гарантируют низкие долгосрочные эксплуатационные расходы.

Водонепроницаемые кабельные соединения Заполненные полиуретаном кабельные соединения из нержавеющей стали, герметически защищенные. Гарантируют, что жидкость не может проникнуть через кабель в электродвигатель.

Короткий вал ротора Компактная конструкция электродвигателя с коротким валом ротора уменьшает вибрации, повышает эффективность и срок службы сальника вала и шарикоподшипников.

Двойное механическое уплотнение вала Эффективная система уплотнений вала с одинарным картриджем гарантирует повышенное время эксплуатации и меньшее время простоя. Легко заменяется в полевых условиях без применения специальных инструментов.

Конструкция Очень прочная конструкция с гладкой поверхностью, которая предотвращает прилипание грязи и загрязнений к насосу.

Хомут из нержавеющей стали Уникальная система монтажа хомута из нержавеющей стали обеспечивает быстрый и легкий демонтаж насоса с узла электродвигателя. Инструменты не требуются. Обеспечивает легкий доступ для обслуживания и проверки.

Модульная конструкция Каждый размер электродвигателя подходит к нескольким размерам насосов с гидравликой SuperVortex.

Условия эксплуатации Насосы Grundfos SLV подходят для непрерывной работы в погруженном состоянии с уровнем жидкости до верха электродвигателя, или периодической работы в погруженном состоянии с уровнем жидкости до середины электродвигателя.

Взрывозащищенное исполнение Для применений риском взрыва, или где требуется иным образом, доступны насосы Grundfos SLV во взрывозащищенном исполнении. Насосы SLV имеют классификацию взрывозащиты II 2 G Ex cd IIB T4 (135°C) в соответствии со стандартами EN 60079-0: 2006 / 60079-1: 2007 / 60079-18: 2004 / 61241-0: 2006 13463-1: 2001 / 13463-5: 2003. Также доступны насосы с классификацией Класса 1, зоны 2, Exd IIB T4 (135°C), T4 (200°C) Gb в соответствии со стандартом IEC 60079-15:1987.

Сертификация Насосы SLV.65, SLV.80 и SLV.100 сертифицированы в соответствии с DIN 12050-1, Немецким институтом строительной техники для применения в инженерных сетях зданий.

Основные данные SLV.65.65.40.2.51D

Макс. гидростатический напор30.9 м
Тип рабочего колесаSUPER VORTEX
Данные на фирменной табличкеLGA
Допуск на рабочие хар-киISO 9906:1999 Annex A
Maкс. расход16.7 л/с
Макс. гидростатический напор28.5 м
Тип рабочего колесаСвободно-вихревое
Максимальный размер частицы65 мм
Первичное уплотнение валаSIC/SIC
Вторичное уплотнение валаCARBON/CERAMICS

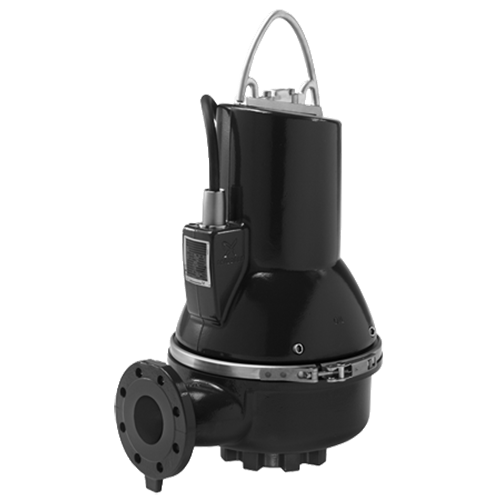

Изображение SLV.65.65.40.2.51D

Изображение насосов SLV.65.65.40.2.51D
Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего.

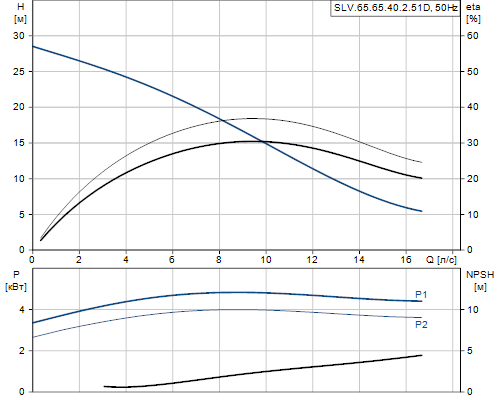

Кривая характеристики SLV.65.65.40.2.51D

Кривая характеристики насосов SLV.65.65.40.2.51D

Жидкость SLV.65.65.40.2.51D

Максимальная температура жидкости40 °C
Темпер. жидкости20 °C
Плотность998.2 кг/м3

Материалы SLV.65.65.40.2.51D

Корпус насосаEN-GJL-200
Рабочее колесоEN-GJL-200
ЭлектродвигательEN-GJL-200

Данные электрооборудования SLV.65.65.40.2.51D

Класс защиты (IEC 34-5)IP68
Количество полюсов2
Подводимая мощность - P14.8 кВт
Номинальная мощность - P24 кВт
Промышленная частота50 Hz
Номинальное напряжение3 x 380-415 V
Допуст.откл-е напряж+10/-10 %
Способ запускапуск/схема соединения треугольником
Макс. число пусков в час20
Номинальный ток8,7-8,4 A
Расчетное значение тока от 3/4 нагрузки6.6 A
Расчетное значение тока от 1/2 нагрузки5.3 A
Пусковой ток93 A
Расчетное значение тока без нагрузки3.5 A
Cos phi - коэф-нт мощности0,87
Cos phi - коэф. мощности при 3/4 нагрузки0,82
Cos phi - коэф. мощности при 1/2 нагрузки0,71
Номинальная скорость2930 об/м
КПД двигателя при полной нагрузке82,7 %
КПД двигателя при 3/4 нагрузки80,9 %
КПД двигателя при 1/2 нагрузки75,8 %
Класс защиты (IEC 34-5)68
Класс изоляции (IEC 85)F
Стандарт. Ex-защитыN
Защита электродвигателяТЕРМОВЫКЛЮЧАТЕЛЬ
Длина кабеля10 м
Тип кабеляLYNIFLEX

Монтаж SLV.65.65.40.2.51D

Максимальная температура окружающей среды40 °C
Стандартный фланецDIN
Вход насоса65
Выход насоса65
Допустимое давлениеPN 10
Максимальная глубина установки20 м
Установка сухая / мокраяSubmerged
МонтажVertical
Модельный рядC22

Устр-ва управл-ия SLV.65.65.40.2.51D

Дополнительный I/OExternal
Датчик влажностибез гигрометра
Датчик воды в маслебез датчика воды в масле

Другое SLV.65.65.40.2.51D

Нетто вес117 кг

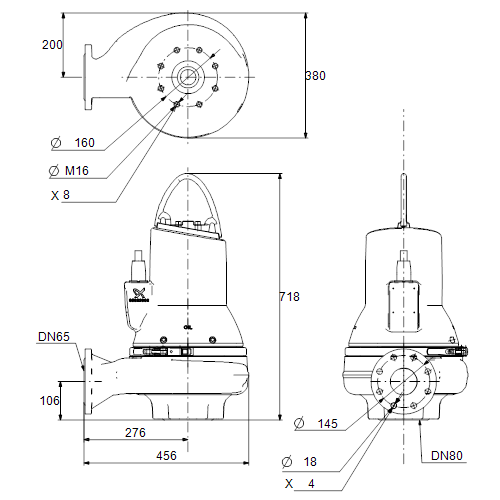

Габаритный чертеж SLV.65.65.40.2.51D

Габаритный чертеж насосов SLV.65.65.40.2.51D
ПримечаниеПравовая оговорка
Внимание! Все величины даны в [мм], если не указано иное.На данном упрощённом габаритном чертеже представлены не все компоненты.

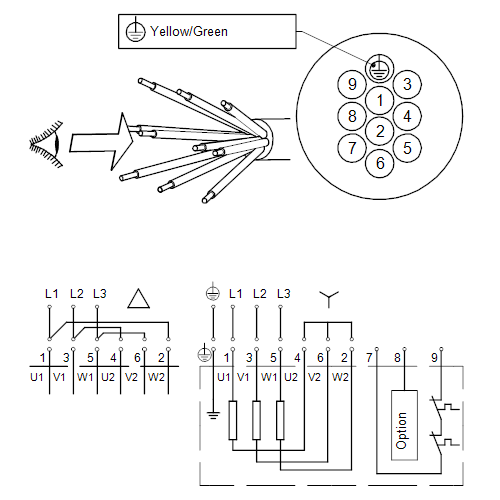

Схема подключений SLV.65.65.40.2.51D

Схема подключений насосов SLV.65.65.40.2.51D
