SP 160-1-A

Заказать

Данные каталога SP 160-1-A

Наименование продукцииSP 160-1-A
Производственный номер200369A1
EAN номер5700391178580

Описание SP 160-1-A

SP 160-1-A

Многоступенчатый скважинный насос для перекачивания необработанной воды, понижения уровня грунтовых вод и повышения давления чистой, невязкой, неагрессивной жидкости, без абразивных и длинноволокнистых включений.

Насос полностью выполнен из Нержавеющая сталь DIN W.-Nr.DIN W.-Nr. 1.4301 и может устанавливаться как в горизонтальном, так и в вертикальном положении. Насос оснащен встроенным обратным клапаном.

3-фазный погружной электродвигатель с фильтром для песка, диафрагмой для уравновешивания давления. Подшипники смазываются перекачиваемой жидкостью.

Основные данные SP 160-1-A

Частота вращения2900 об/м
Номинальная подача160 м3
Номинальный напор13 м
Уменьш. рабочее колесоA
Торцевое уплотнение для двигателяCER/CARBON
Допуск на рабочие хар-киISO 9906: 1999: Annex A
Номер насоса200300A1
Ступени1
МодельB
Клапаннасос со встроен. обратн. клапаном

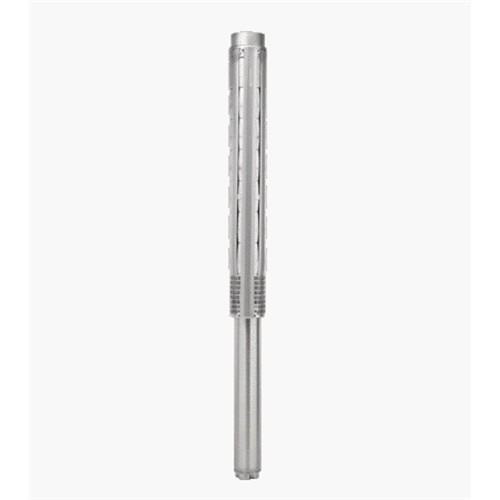

Изображение SP 160-1-A

Изображение насосов SP 160-1-A
Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего.

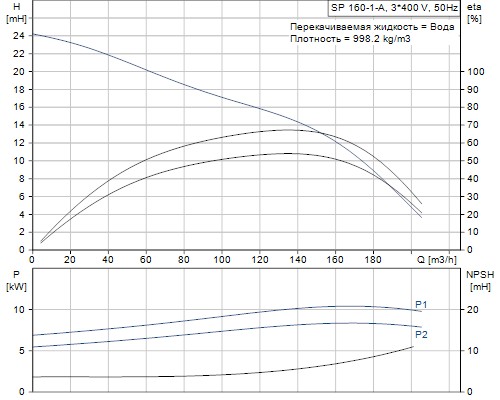

Кривая характеристики SP 160-1-A

Кривая характеристики насосов SP 160-1-A

Жидкость SP 160-1-A

Рабочая жидкостьВода
Макс. t жидкости при 0,15 м/сек30 °C

Материалы SP 160-1-A

НасосНержавеющая сталь
DIN W.-Nr. 1.4301
AISI 304
Рабочее колесоНержавеющая сталь
DIN W.-Nr. 1.4301
AISI 304
ЭлектродвигательНержавеющая сталь
DIN W.-Nr. 1.4301
AISI 304

Данные электрооборудования SP 160-1-A

Тип электродвигателяMS6000
Применяемый электродвигательNEMA
Номинальная мощность - P29.2 кВт
Промышленная частота50 Hz
Номинальное напряжение3 x 380-400-415 V
Способ запускапуск/схема соединения треугольником
Номинальный ток21,8-21,8-21,8 A
Cos фи - характеристика мощности0,84-0,81-0,77
Номинальная скорость2840-2860-2880 об/м
Класс защиты (IEC 34-5)68
Класс изоляции (IEC 85)F
Защита электродвигателяОтсутс.
Тепловая защитавнешн.
Встроенный датчик температурыда
Номер электродвигателя78695513

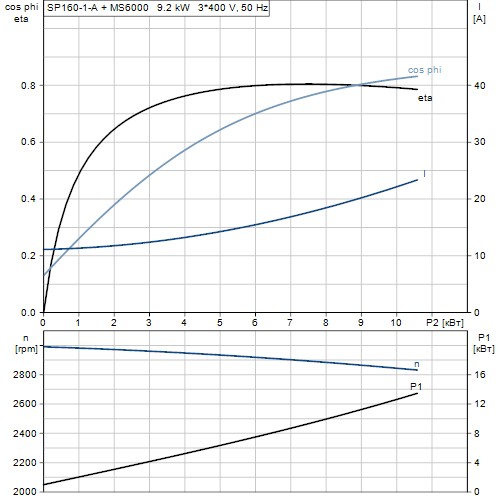

Характеристика двигателя SP 160-1-A

Характеристика двигателя насосов SP 160-1-A

Монтаж SP 160-1-A

Выход насосаRp 6
Диаметр электродвигателя6 inch

Другое SP 160-1-A

Нетто вес77 кг
Полный вес92 кг
Объем упаковки0.15 м3

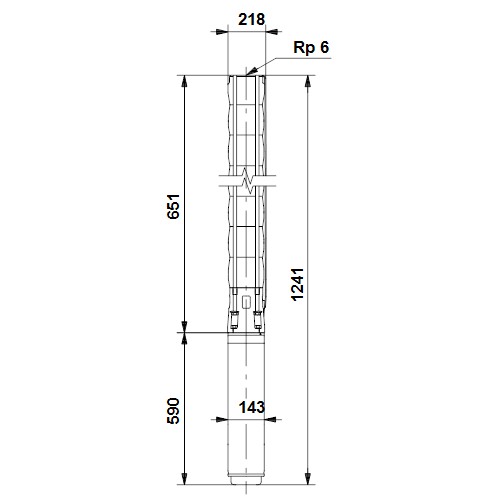

Габаритный чертеж SP 160-1-A

Габаритный чертеж насосов SP 160-1-A
ПримечаниеПравовая оговорка
Внимание! Все величины даны в [мм], если не указано иное.На данном упрощённом габаритном чертеже представлены не все компоненты.

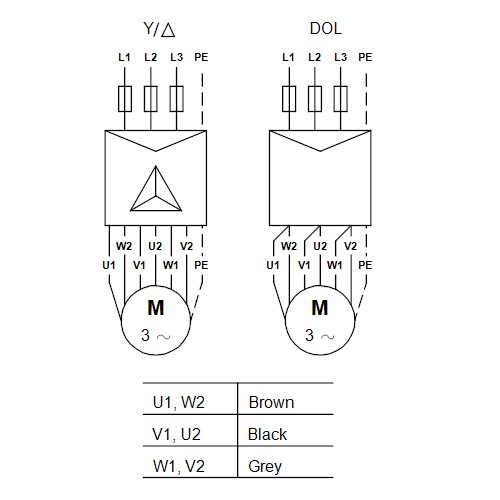

Схема подключений SP 160-1-A

Схема подключений насосов SP 160-1-A
