SP 160-3-AA

Заказать

Данные каталога SP 160-3-AA

Наименование продукцииSP 160-3-AA
Производственный номер200369B3
EAN номер5700391178986

Описание SP 160-3-AA

SP 160-3-AA

Многоступенчатый скважинный насос для перекачивания необработанной воды, понижения уровня грунтовых вод и повышения давления чистой, невязкой, неагрессивной жидкости, без абразивных и длинноволокнистых включений.

Насос полностью выполнен из Нержавеющая сталь DIN W.-Nr.DIN W.-Nr. 1.4301 и может устанавливаться как в горизонтальном, так и в вертикальном положении. Насос оснащен встроенным обратным клапаном.

3-фазный погружной электродвигатель с фильтром для песка, диафрагмой для уравновешивания давления. Подшипники смазываются перекачиваемой жидкостью.

Основные данные SP 160-3-AA

Частота вращения2900 об/м
Номинальная подача160 м3
Номинальный напор47 м
Уменьш. рабочее колесоAA
Торцевое уплотнение для двигателяCER/CARBON
Допуск на рабочие хар-киISO 9906: 1999: Annex A
Номер насоса200300B3
Ступени3
МодельB
Клапаннасос со встроен. обратн. клапаном

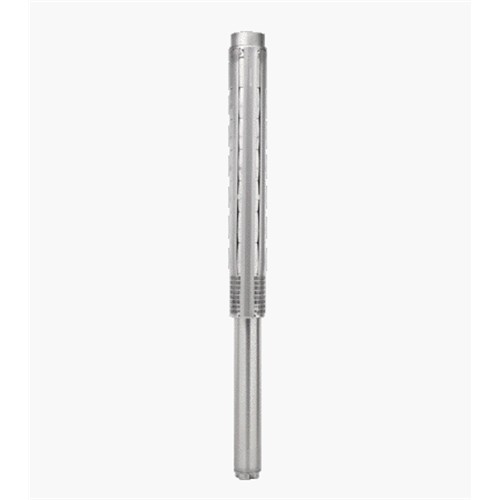

Изображение SP 160-3-AA

Изображение насосов SP 160-3-AA
Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего.

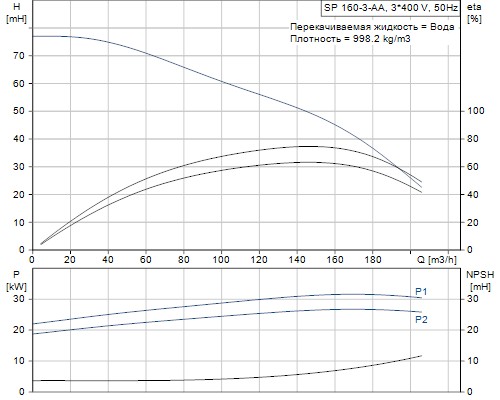

Кривая характеристики SP 160-3-AA

Кривая характеристики насосов SP 160-3-AA

Жидкость SP 160-3-AA

Рабочая жидкостьВода
Макс. t жидкости при 0,15 м/сек30 °C

Материалы SP 160-3-AA

НасосНержавеющая сталь
DIN W.-Nr. 1.4301
AISI 304
Рабочее колесоНержавеющая сталь
DIN W.-Nr. 1.4301
AISI 304
ЭлектродвигательНержавеющая сталь
DIN W.-Nr. 1.4301
AISI 304

Данные электрооборудования SP 160-3-AA

Тип электродвигателяMS6000
Применяемый электродвигательNEMA
Номинальная мощность - P230 кВт
Промышленная частота50 Hz
Номинальное напряжение3 x 380-400-415 V
Способ запускапуск/схема соединения треугольником
Номинальный ток68,5-66,5-66,5 A
Cos фи - характеристика мощности0,87-0,83-0,80
Номинальная скорость2840-2870-2870 об/м
Класс защиты (IEC 34-5)68
Класс изоляции (IEC 85)F
Защита электродвигателяОтсутс.
Тепловая защитавнешн.
Встроенный датчик температурыда
Номер электродвигателя78695520

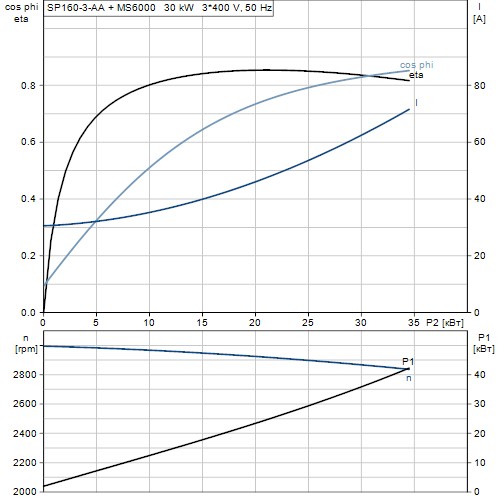

Характеристика двигателя SP 160-3-AA

Характеристика двигателя насосов SP 160-3-AA

Монтаж SP 160-3-AA

Выход насосаRp 6
Диаметр электродвигателя6 inch

Другое SP 160-3-AA

Нетто вес123 кг
Полный вес146 кг
Объем упаковки0.22 м3

Габаритный чертеж SP 160-3-AA

Габаритный чертеж насосов SP 160-3-AA
ПримечаниеПравовая оговорка
Внимание! Все величины даны в [мм], если не указано иное.На данном упрощённом габаритном чертеже представлены не все компоненты.

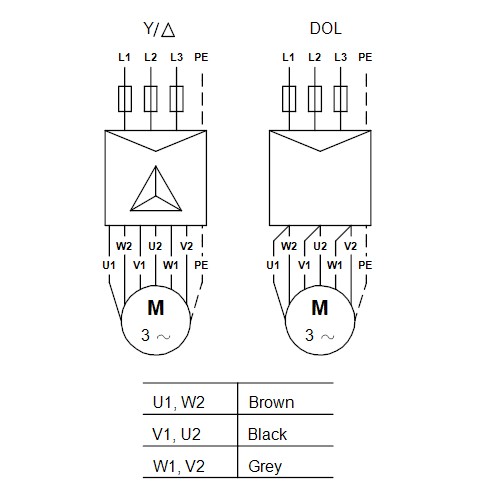

Схема подключений SP 160-3-AA

Схема подключений насосов SP 160-3-AA
