TP 32-50/2 A-O-A-GQQE
Данные каталога TP 32-50/2 A-O-A-GQQE
| Наименование продукции | TP 32-50/2 A-O-A-GQQE |
| Производственный номер | 98346592 |
| EAN номер | 5711493379935 |
Описание TP 32-50/2 A-O-A-GQQE
TP 32-50/2 A-O-A-GQQE Одноступенчатый, без соединительной муфты, центробежный с всасывающим и выпускным патрубками на одной линии. Насос имеет конструкцию извлечения сверху, т.е. головную часть (электродвигатель, голову насоса и рабочее колесо) можно демонтировать для обслуживания или ремонта в то время, как корпус насоса остается на трубопроводе. Насос оснащен несбалансированным сильфонным уплотнением. Уплотнения вала соответствуют EN 12756. Подсоединение к трубопроводу с помощью PN 10соединительной муфты PN 10(EN 1092-2 и ISO 7005-2). Насос оснащен вентилятором охлаждения асинхронного двигателя. |
Основные данные TP 32-50/2 A-O-A-GQQE
| Частота вращения | 2800 об/м |
| Номинальная подача | 4.77 м3/ч |
| Номинальный напор | 3.39 м |
| Макс гидростатический напор | 50 дм |
| Уплотнение вала | GQQE |
| Допуск на рабочие хар-ки | ISO 9906:1999 Annex A |
| Исполнение насоса | A |
| Модель | B |
Изображение TP 32-50/2 A-O-A-GQQE
| Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего. |

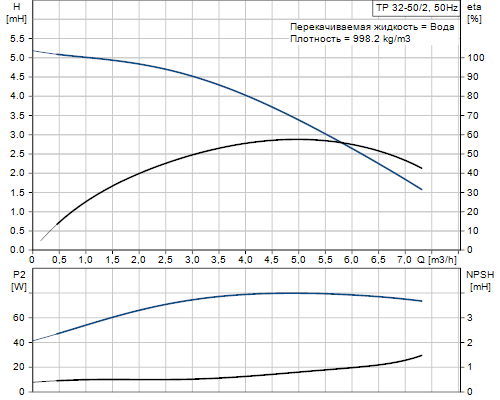

Кривая характеристики TP 32-50/2 A-O-A-GQQE
Жидкость TP 32-50/2 A-O-A-GQQE
| Рабочая жидкость | Вода |
| Диапазон температур жидкости | -25 .. 90 °C |
| Темпер. жидкости | 20 °C |
| Плотность | 998.2 кг/м3 |
Материалы TP 32-50/2 A-O-A-GQQE
| Корпус насоса | Чугун |
| EN-JL1020 | |
| ASTM A48-25B | |
| Рабочее колесо | Композит PES/PP 30 % GF |
| Код материала | A |
Данные электрооборудования TP 32-50/2 A-O-A-GQQE
| Тип электродвигателя | SIEMENS |
| Класс энергоэфф-ти | NA |
| Количество полюсов | 2 |
| Номинальная мощность - P2 | 0.12 кВт |
| Промышленная частота | 50 Hz |
| Номинальное напряжение | 1 x 220-240 V |
| Номинальный ток | 1.05 A |
| Cos фи - характеристика мощности | 1,00 |
| Номинальная скорость | 2800 об/м |
| Класс защиты (IEC 34-5) | 55 (Protect. water jets/dust) |
| Класс изоляции (IEC 85) | F |
| Защита электродвигателя | PTO |
| Номер электродвигателя | 81662312 |
Монтаж TP 32-50/2 A-O-A-GQQE
| Максимальная температура окружающей среды | 40 °C |
| Макс. рабочее давление | 10 бар |
| Стандартный фланец | UNION |
| Код соединения | O |
| Соединение труб | G 2 |
| Допустимое давление | PN 10 |
| Монтажная длина | 180 мм |
| Размер фланца электродвигателя | FT75 |
Другое TP 32-50/2 A-O-A-GQQE
| Нетто вес | 7.3 кг |
| Полный вес | 8.3 кг |
| Объем упаковки | 0.02 м3 |

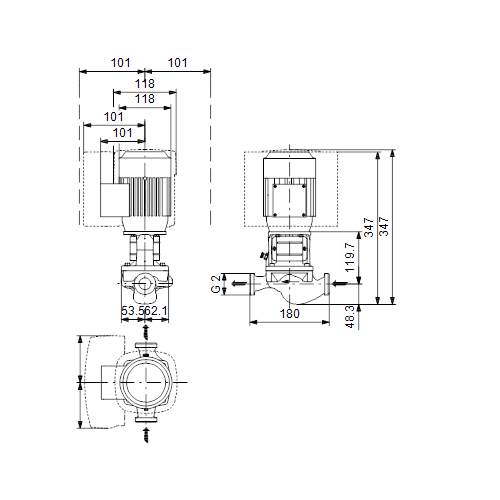

Габаритный чертеж TP 32-50/2 A-O-A-GQQE
| Примечание | Правовая оговорка |
| Внимание! Все величины даны в [мм], если не указано иное. | На данном упрощённом габаритном чертеже представлены не все компоненты. |
Схема подключений TP 32-50/2 A-O-A-GQQE
