TP 32-90/2 A-O-A-GQQE

Заказать

Данные каталога TP 32-90/2 A-O-A-GQQE

Наименование продукцииTP 32-90/2 A-O-A-GQQE
Производственный номер98346608
EAN номер5711493380092

Описание TP 32-90/2 A-O-A-GQQE

TP 32-90/2 A-O-A-GQQE

Одноступенчатый, без соединительной муфты, центробежный с всасывающим и выпускным патрубками на одной линии. Насос имеет конструкцию извлечения сверху, т.е. головную часть (электродвигатель, голову насоса и рабочее колесо) можно демонтировать для обслуживания или ремонта в то время, как корпус насоса остается на трубопроводе. Насос оснащен несбалансированным сильфонным уплотнением. Уплотнения вала соответствуют EN 12756. Подсоединение к трубопроводу с помощью PN 10соединительной муфты PN 10(EN 1092-2 и ISO 7005-2). Насос оснащен вентилятором охлаждения асинхронного двигателя.

Основные данные TP 32-90/2 A-O-A-GQQE

Частота вращения2865 об/м
Номинальная подача8.57 м3
Номинальный напор7.48 м
Макс гидростатический напор90 дм
Уплотнение валаGQQE
Допуск на рабочие хар-киISO 9906:1999 Annex A
Исполнение насосаA
МодельB

Изображение TP 32-90/2 A-O-A-GQQE

Изображение насосов TP 32-90/2 A-O-A-GQQE
Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего.

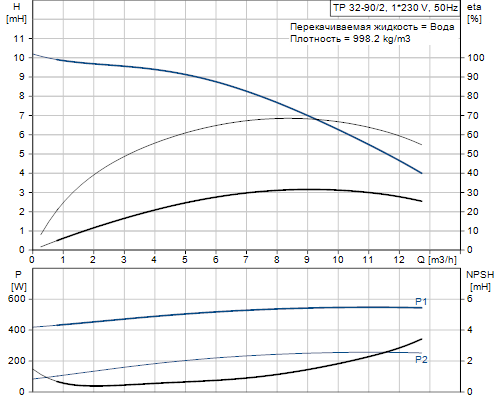

Кривая характеристики TP 32-90/2 A-O-A-GQQE

Кривая характеристики насосов TP 32-90/2 A-O-A-GQQE

Жидкость TP 32-90/2 A-O-A-GQQE

Рабочая жидкостьВода
Диапазон температур жидкости-25 .. 90 °C
Темпер. жидкости20 °C
Плотность998.2 кг/м3

Материалы TP 32-90/2 A-O-A-GQQE

Корпус насосаЧугун
EN-JL1030
ASTM A48-30 B
Рабочее колесоКомпозит PES/PP 30 % GF
Код материалаA

Данные электрооборудования TP 32-90/2 A-O-A-GQQE

Тип электродвигателя71B
Класс энергоэфф-тиNA
Количество полюсов2
Номинальная мощность - P20.37 кВт
Промышленная частота50 Hz
Номинальное напряжение1 x 220-230/240 V
Номинальный ток2,95/2,70 A
Пусковой ток280 %
Cos фи - характеристика мощности0,99
Номинальная скорость2770 об/м
Эффективность электродвигателя при полной нагрузке60,0-56,0 %
Класс защиты (IEC 34-5)55 (Protect. water jets/dust)
Класс изоляции (IEC 85)F
Защита электродвигателяPTO
Номер электродвигателя85215102

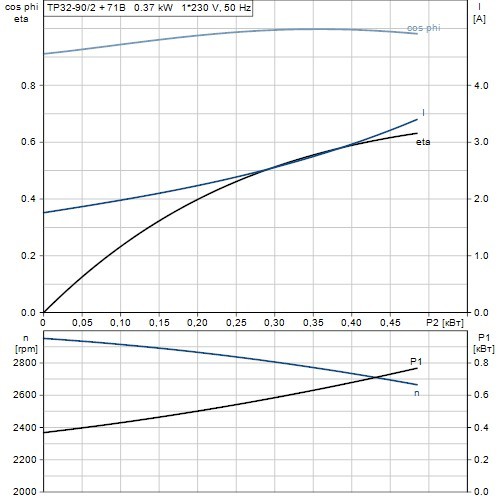

Характеристика двигателя TP 32-90/2 A-O-A-GQQE

Характеристика двигателя насосов TP 32-90/2 A-O-A-GQQE

Монтаж TP 32-90/2 A-O-A-GQQE

Максимальная температура окружающей среды40 °C
Макс. рабочее давление10 бар
Стандартный фланецUNION
Код соединенияO
Соединение трубG 2
Допустимое давлениеPN 10
Монтажная длина180 мм
Размер фланца электродвигателяFT85

Другое TP 32-90/2 A-O-A-GQQE

Мин.показ.эффективн, MEI ≥0.70
Нетто вес11 кг
Полный вес12.5 кг
Объем упаковки0.04 м3

Габаритный чертеж TP 32-90/2 A-O-A-GQQE

Габаритный чертеж насосов TP 32-90/2 A-O-A-GQQE
ПримечаниеПравовая оговорка
Внимание! Все величины даны в [мм], если не указано иное.На данном упрощённом габаритном чертеже представлены не все компоненты.

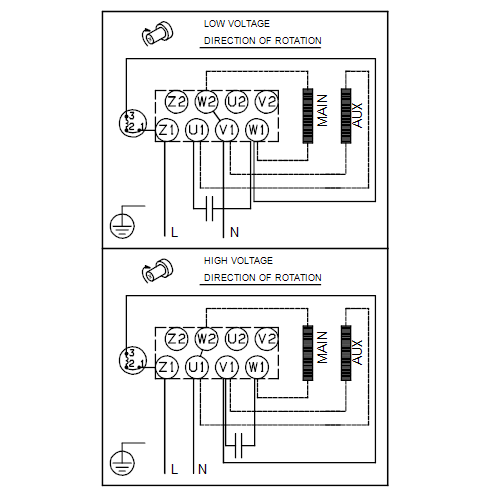

Схема подключений TP 32-90/2 A-O-A-GQQE

Схема подключений насосов TP 32-90/2 A-O-A-GQQE
