TP 32-120/2 A-F-A-RUUE

Заказать

Данные каталога TP 32-120/2 A-F-A-RUUE

Наименование продукцииTP 32-120/2 A-F-A-RUUE A-F-A RUUE
Производственный номер96438865
EAN номер5700393864672

Описание TP 32-120/2 A-F-A-RUUE

TP 32-120/2 A-F-A-RUUE Одноступенчатый одинарный центробежный насос типа "ин-лайн": - кольца щелевого уплотнения и рабочее колесо из нержавеющей стали - катафорезная обработка проточной части - разборная полумуфта - конструкция, облегчающая техобслуживание - гидравлически оптимальная проточная часть - конструкция типа "ин-лайн" с противолежащими всасывающим и напорным патрубками, позволяющая выполнить монтаж на трубе или на бетонном основании - необслуживаемое торцевое уплотнение из коррозионно-стойкого металла.

3-фазный асинхронный электродвигатель.

Основные данные TP 32-120/2 A-F-A-RUUE

Частота вращения2890 об/м
Номинальная подача8.6 м3
Номинальный напор7 м
Макс гидростатический напор120 дм
Уплотнение валаRUUE
Макс. рабочее давление10 бар
Исполнение насосаA
МодельA

Изображение TP 32-120/2 A-F-A-RUUE

Изображение насосов TP 32-120/2 A-F-A-RUUE
Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего.

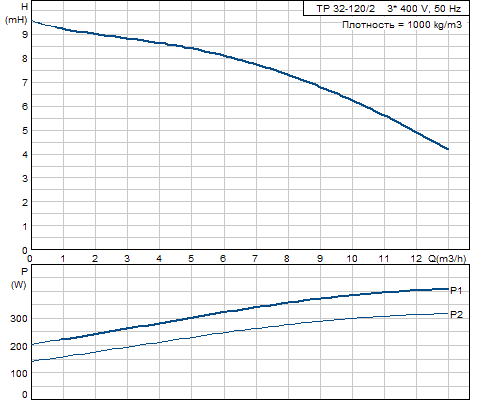

Кривая характеристики TP 32-120/2 A-F-A-RUUE

Кривая характеристики насосов TP 32-120/2 A-F-A-RUUE

Жидкость TP 32-120/2 A-F-A-RUUE

Диапазон температур жидкости-25 .. 90 °C

Материалы TP 32-120/2 A-F-A-RUUE

Корпус насосаЧугун
EN-JL1040
ASTM A48-40 B
Рабочее колесоНержавеющая сталь
DIN W.-Nr. 1.4301
AISI 304
Код материалаA

Данные электрооборудования TP 32-120/2 A-F-A-RUUE

Тип электродвигателя71A
Класс энергоэффективностиNA
Количество полюсов2
Номинальная мощность - P20.37 кВт
Промышленная частота50 Hz
Номинальное напряжение3 x 220-240 D/380-415 Y V
Номинальный ток1,74/1,00 A
Пусковой ток490-530 %
Cos фи - характеристика мощности0,80-0,70
Номинальная скорость2850-2880 об/м
Эффективность электродвигателя при полной нагрузке78,5 %
Эффективность двигателя при 3/4 нагрузки79,0-76,5 %
Эффективность электродвигателя при 1/2 нагрузки75,5-71,5 %
Класс защиты (IEC 34-5)55 (Protect. water jets/dust)
Класс изоляции (IEC 85)F
Защита электродвигателяОтсутс.
Номер электродвигателя85805102

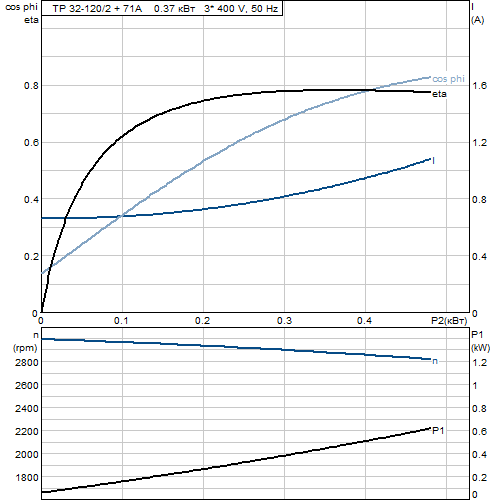

Характеристика двигателя TP 32-120/2 A-F-A-RUUE

Характеристика двигателя насосов TP 32-120/2 A-F-A-RUUE

Монтаж TP 32-120/2 A-F-A-RUUE

Максимальная температура окружающей среды40 °C
Макс. рабочее давление10 бар
Стандартный фланецDIN
Код соединенияF
Соединение трубDN 32
Допустимое давлениеPN 6 / PN 10
Монтажная длина220 мм
Размер фланца электродвигателяFT85

Другое TP 32-120/2 A-F-A-RUUE

Нетто вес19.2 кг
Полный вес20.2 кг
Объем упаковки0.036 м3

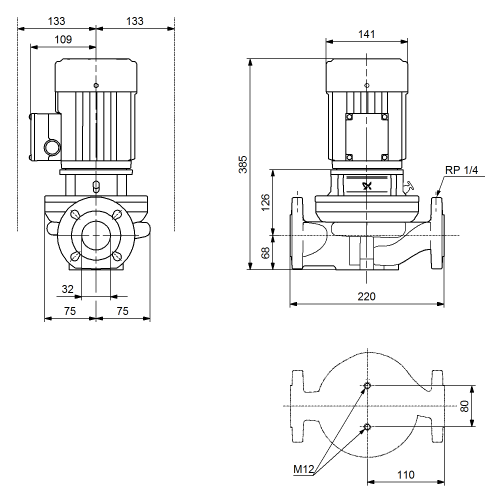

Габаритный чертеж TP 32-120/2 A-F-A-RUUE

Габаритный чертеж насосов TP 32-120/2 A-F-A-RUUE
ПримечаниеПравовая оговорка
Внимание! Все величины даны в [мм], если не указано иное.На данном упрощённом габаритном чертеже представлены не все компоненты.

Схема подключений TP 32-120/2 A-F-A-RUUE

Схема подключений насосов TP 32-120/2 A-F-A-RUUE
