TP 32-230/2 A-F-A-BUBE

Заказать

Данные каталога TP 32-230/2 A-F-A-BUBE

Наименование продукцииTP 32-230/2 A-F-A-BUBE A-F-A BUBE
Производственный номер96463719
EAN номер5700394781213

Описание TP 32-230/2 A-F-A-BUBE

TP 32-230/2 A-F-A-BUBE Одноступенчатый одинарный центробежный насос типа "ин-лайн": - кольца щелевого уплотнения и рабочее колесо из нержавеющей стали - катафорезная обработка проточной части - разборная полумуфта - конструкция, облегчающая техобслуживание - гидравлически оптимальная проточная часть - конструкция типа "ин-лайн" с противолежащими всасывающим и напорным патрубками, позволяющая выполнить монтаж на трубе или на бетонном основании - необслуживаемое торцевое уплотнение из коррозионно-стойкого металла.

1-фазный асинхронный электродвигатель.

Основные данные TP 32-230/2 A-F-A-BUBE

Частота вращения2855 об/м
Номинальная подача6.8 м3
Номинальный напор16.7 м
Макс гидростатический напор230 дм
Уплотнение валаBUBE
Макс. рабочее давление10 бар
Исполнение насосаA
МодельA

Изображение TP 32-230/2 A-F-A-BUBE

Изображение насосов TP 32-230/2 A-F-A-BUBE
Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего.

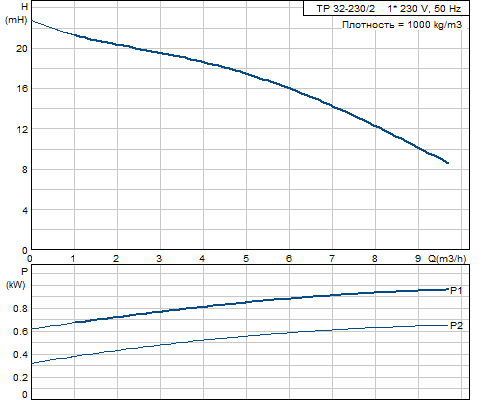

Кривая характеристики TP 32-230/2 A-F-A-BUBE

Кривая характеристики насосов TP 32-230/2 A-F-A-BUBE

Жидкость TP 32-230/2 A-F-A-BUBE

Диапазон температур жидкости0 .. 140 °C

Материалы TP 32-230/2 A-F-A-BUBE

Корпус насосаЧугун
EN-JL1040
ASTM A48-40 B
Рабочее колесоНержавеющая сталь
DIN W.-Nr. 1.4301
AISI 304
Код материалаA

Данные электрооборудования TP 32-230/2 A-F-A-BUBE

Тип электродвигателя80B
Класс энергоэффективностиNA
Количество полюсов2
Номинальная мощность - P20.75 кВт
Промышленная частота50 Hz
Номинальное напряжение1 x 220-230/240 V
Номинальный ток5,10/4,75 A
Пусковой ток300 %
Cos фи - характеристика мощности0,99
Номинальная скорость2780 об/м
Эффективность электродвигателя при полной нагрузке69-67 %
Класс защиты (IEC 34-5)55 (Protect. water jets/dust)
Класс изоляции (IEC 85)F
Защита электродвигателяPTO
Номер электродвигателя85215104

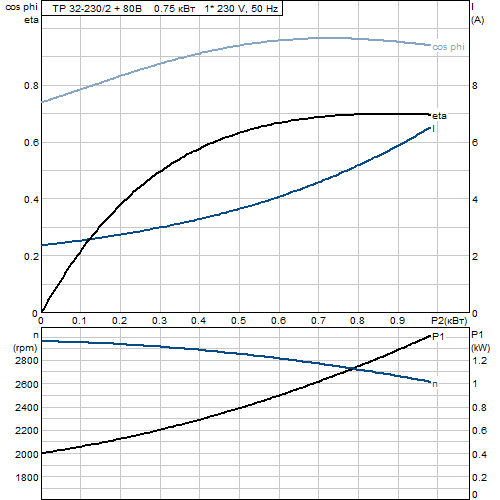

Характеристика двигателя TP 32-230/2 A-F-A-BUBE

Характеристика двигателя насосов TP 32-230/2 A-F-A-BUBE

Монтаж TP 32-230/2 A-F-A-BUBE

Максимальная температура окружающей среды40 °C
Макс. рабочее давление10 бар
Стандартный фланецDIN
Код соединенияF
Соединение трубDN 32
Допустимое давлениеPN 6 / PN 10
Монтажная длина280 мм
Размер фланца электродвигателяFT100

Другое TP 32-230/2 A-F-A-BUBE

Нетто вес26.3 кг
Полный вес29.5 кг
Объем упаковки0.064 м3

Габаритный чертеж TP 32-230/2 A-F-A-BUBE

Габаритный чертеж насосов TP 32-230/2 A-F-A-BUBE
ПримечаниеПравовая оговорка
Внимание! Все величины даны в [мм], если не указано иное.На данном упрощённом габаритном чертеже представлены не все компоненты.

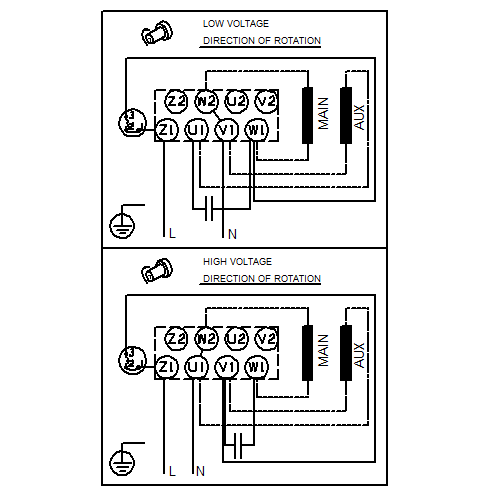

Схема подключений TP 32-230/2 A-F-A-BUBE

Схема подключений насосов TP 32-230/2 A-F-A-BUBE
