TP 32-460/2 A-F-A-GQQE

Заказать

Данные каталога TP 32-460/2 A-F-A-GQQE

Наименование продукцииTP 32-460/2 A-F-A-GQQE A-F-A GQQE
Производственный номер96086775
EAN номер5700395307313

Описание TP 32-460/2 A-F-A-GQQE

TP 32-460/2 A-F-A-GQQE

Одноступенчатый одинарный центробежный насос типа "ин-лайн": - кольца щелевого уплотнения из бронзы - катафорезная обработка проточной части - жёсткая втулочная муфта - конструкция, облегчающая техобслуживание - гидравлически оптимальная проточная часть - конструкция типа "ин-лайн" с противолежащими всасывающим и напорным патрубками, позволяющая выполнить монтаж на трубе или на бетонном основании - необслуживаемое торцевое уплотнение из коррозионно-стойкого металла.

3- фазный асинхронный электродвигатель.

Основные данные TP 32-460/2 A-F-A-GQQE

Частота вращения2920 об/м
Номинальная подача21.6 м3
Номинальный напор30.6 м
Макс гидростатический напор460 дм
Текущий диаметр рабочего колеса188 мм
Уплотнение валаGQQE
Макс. рабочее давление16 бар
Исполнение насосаA
МодельA

Изображение TP 32-460/2 A-F-A-GQQE

Изображение насосов TP 32-460/2 A-F-A-GQQE
Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего.

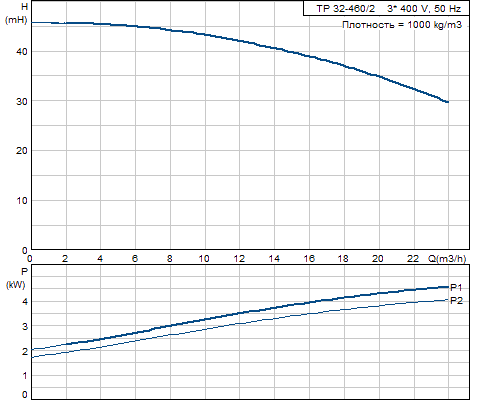

Кривая характеристики TP 32-460/2 A-F-A-GQQE

Кривая характеристики насосов TP 32-460/2 A-F-A-GQQE

Жидкость TP 32-460/2 A-F-A-GQQE

Диапазон температур жидкости-25 .. 90 °C

Материалы TP 32-460/2 A-F-A-GQQE

Корпус насосаЧугун
EN-JL1040
ASTM A48-40 B
Рабочее колесоЧугун
EN-JL1030
ASTM A48-30 B
Код материалаA

Данные электрооборудования TP 32-460/2 A-F-A-GQQE

Тип электродвигателя112MC
Количество полюсов2
Номинальная мощность - P24 кВт
Энергия (Р2), необходимая для насоса4 кВт
Промышленная частота50 Hz
Номинальное напряжение3 x 380-415 D V
Номинальный ток7.9 A
Пусковой ток1000-1110 %
Cos фи - характеристика мощности0,87-0,87
Номинальная скорость2920-2940 об/м
Класс защиты (IEC 34-5)55 (Protect. water jets/dust)
Класс изоляции (IEC 85)F
Защита электродвигателяPTC
Номер электродвигателя87322303

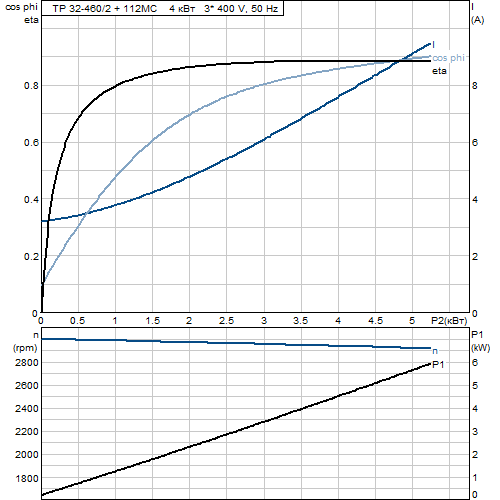

Характеристика двигателя TP 32-460/2 A-F-A-GQQE

Характеристика двигателя насосов TP 32-460/2 A-F-A-GQQE

Монтаж TP 32-460/2 A-F-A-GQQE

Максимальная температура окружающей среды60 °C
Макс. рабочее давление16 бар
Стандартный фланецDIN
Код соединенияF
Соединение трубDN 32
Допустимое давлениеPN 16
Монтажная длина440 мм
Размер фланца электродвигателяFF215

Другое TP 32-460/2 A-F-A-GQQE

Электродвигатели класса энергоэффективности IE3
Нетто вес75.6 кг
Полный вес82 кг
Объем упаковки0.193 м3

Габаритный чертеж TP 32-460/2 A-F-A-GQQE

Габаритный чертеж насосов TP 32-460/2 A-F-A-GQQE
ПримечаниеПравовая оговорка
Внимание! Все величины даны в [мм], если не указано иное.На данном упрощённом габаритном чертеже представлены не все компоненты.

Схема подключений TP 32-460/2 A-F-A-GQQE

Схема подключений насосов TP 32-460/2 A-F-A-GQQE
