TP 40-160/4 A-F-A-BAQE

Заказать

Данные каталога TP 40-160/4 A-F-A-BAQE

Наименование продукцииTP 40-160/4 A-F-A-BAQE A-F-A BAQE
Производственный номер96384240
EAN номер5700832152537

Описание TP 40-160/4 A-F-A-BAQE

TP 40-160/4 A-F-A-BAQE

Одноступенчатый одинарный центробежный насос типа "ин-лайн": - кольца щелевого уплотнения из бронзы - катафорезная обработка проточной части - жёсткая втулочная муфта - конструкция, облегчающая техобслуживание - гидравлически оптимальная проточная часть - конструкция типа "ин-лайн" с противолежащими всасывающим и напорным патрубками, позволяющая выполнить монтаж на трубе или на бетонном основании - необслуживаемое торцевое уплотнение из коррозионно-стойкого металла.

1- фазный асинхронный электродвигатель.

Основные данные TP 40-160/4 A-F-A-BAQE

Частота вращения1445 об/м
Номинальная подача14.5 м3
Номинальный напор13.2 м
Макс гидростатический напор160 дм
Текущий диаметр рабочего колеса219 мм
Уплотнение валаBAQE
Макс. рабочее давление16 бар
Исполнение насосаA
МодельA

Изображение TP 40-160/4 A-F-A-BAQE

Изображение насосов TP 40-160/4 A-F-A-BAQE
Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего.

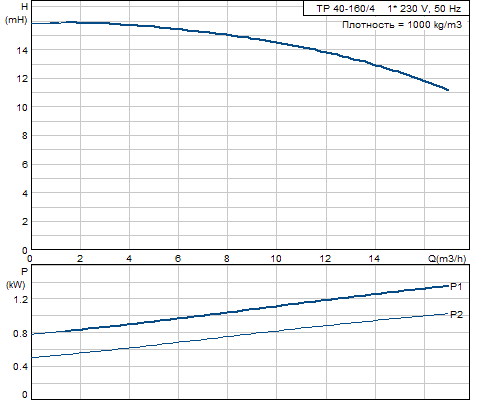

Кривая характеристики TP 40-160/4 A-F-A-BAQE

Кривая характеристики насосов TP 40-160/4 A-F-A-BAQE

Жидкость TP 40-160/4 A-F-A-BAQE

Диапазон температур жидкости0 .. 120 °C

Материалы TP 40-160/4 A-F-A-BAQE

Корпус насосаЧугун
ASTM A48-40 B
Рабочее колесоЧугун
EN-JL1030
ASTM A48-30 B
Код материалаA

Данные электрооборудования TP 40-160/4 A-F-A-BAQE

Тип электродвигателя90LB
Класс энергоэффективностиNA
Количество полюсов4
Номинальная мощность - P21.1 кВт
Энергия (Р2), необходимая для насоса1.1 кВт
Промышленная частота50 Hz
Номинальное напряжение1 x 220-230 V
Номинальный ток7 A
Пусковой ток390 %
Cos фи - характеристика мощности0,96
Номинальная скорость1420-1430 об/м
Эффективность электродвигателя при полной нагрузке75-76 %
Класс защиты (IEC 34-5)55 (Protect. water jets/dust)
Класс изоляции (IEC 85)F
Защита электродвигателяPTO
Номер электродвигателя87200343

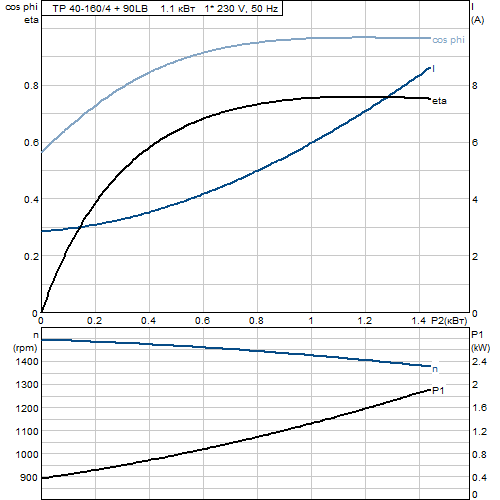

Характеристика двигателя TP 40-160/4 A-F-A-BAQE

Характеристика двигателя насосов TP 40-160/4 A-F-A-BAQE

Монтаж TP 40-160/4 A-F-A-BAQE

Максимальная температура окружающей среды40 °C
Макс. рабочее давление16 бар
Стандартный фланецDIN
Код соединенияF
Соединение трубDN 40
Допустимое давлениеPN 16
Монтажная длина440 мм
Размер фланца электродвигателяFF165

Другое TP 40-160/4 A-F-A-BAQE

Нетто вес59.1 кг
Полный вес72.3 кг
Объем упаковки0.218 м3

Габаритный чертеж TP 40-160/4 A-F-A-BAQE

Габаритный чертеж насосов TP 40-160/4 A-F-A-BAQE
ПримечаниеПравовая оговорка
Внимание! Все величины даны в [мм], если не указано иное.На данном упрощённом габаритном чертеже представлены не все компоненты.

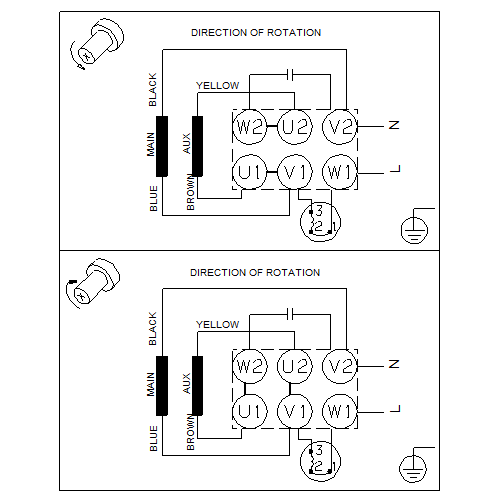

Схема подключений TP 40-160/4 A-F-A-BAQE

Схема подключений насосов TP 40-160/4 A-F-A-BAQE
