TP 40-270/2 A-F-A-RUUE

Заказать

Данные каталога TP 40-270/2 A-F-A-RUUE

Наименование продукцииTP 40-270/2 A-F-A-RUUE A-F-A RUUE
Производственный номер96463822
EAN номер5700394783347

Описание TP 40-270/2 A-F-A-RUUE

TP 40-270/2 A-F-A-RUUE Одноступенчатый одинарный центробежный насос типа "ин-лайн": - кольца щелевого уплотнения и рабочее колесо из нержавеющей стали - катафорезная обработка проточной части - разборная полумуфта - конструкция, облегчающая техобслуживание - гидравлически оптимальная проточная часть - конструкция типа "ин-лайн" с противолежащими всасывающим и напорным патрубками, позволяющая выполнить монтаж на трубе или на бетонном основании - необслуживаемое торцевое уплотнение из коррозионно-стойкого металла.

3-фазный асинхронный электродвигатель.

Основные данные TP 40-270/2 A-F-A-RUUE

Частота вращения2880 об/м
Номинальная подача12.5 м3
Номинальный напор19.9 м
Макс гидростатический напор270 дм
Уплотнение валаRUUE
Макс. рабочее давление16 бар
Исполнение насосаA
МодельA

Изображение TP 40-270/2 A-F-A-RUUE

Изображение насосов TP 40-270/2 A-F-A-RUUE
Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего.

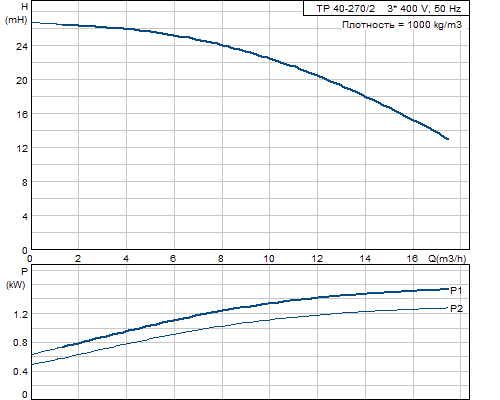

Кривая характеристики TP 40-270/2 A-F-A-RUUE

Кривая характеристики насосов TP 40-270/2 A-F-A-RUUE

Жидкость TP 40-270/2 A-F-A-RUUE

Диапазон температур жидкости-25 .. 90 °C

Материалы TP 40-270/2 A-F-A-RUUE

Корпус насосаЧугун
EN-JL1040
ASTM A48-40 B
Рабочее колесоНержавеющая сталь
DIN W.-Nr. 1.4301
AISI 304
Код материалаA

Данные электрооборудования TP 40-270/2 A-F-A-RUUE

Тип электродвигателя90SB
Класс энергоэффективностиEfficiency class 1
Количество полюсов2
Номинальная мощность - P21.5 кВт
Промышленная частота50 Hz
Номинальное напряжение3 x 220-240 D/380-415 Y V
Номинальный ток5,45/3,15 A
Пусковой ток850-930 %
Cos фи - характеристика мощности0,87-0,82
Номинальная скорость2890-2910 об/м
Эффективность электродвигателя при полной нагрузке81,3-81,3 %
Эффективность двигателя при 3/4 нагрузки85-84,5 %
Эффективность электродвигателя при 1/2 нагрузки83-82 %
Класс защиты (IEC 34-5)55 (Protect. water jets/dust)
Класс изоляции (IEC 85)F
Защита электродвигателяОтсутс.
Номер электродвигателя85D05906

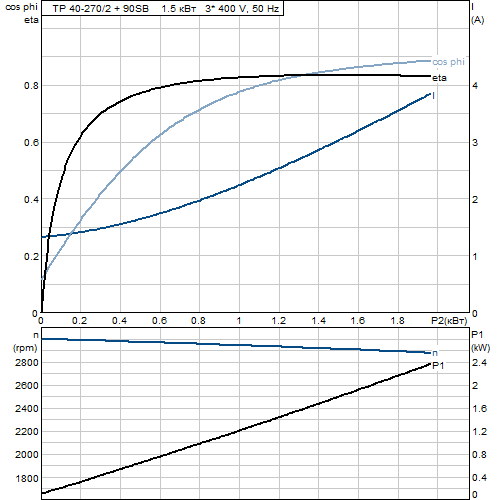

Характеристика двигателя TP 40-270/2 A-F-A-RUUE

Характеристика двигателя насосов TP 40-270/2 A-F-A-RUUE

Монтаж TP 40-270/2 A-F-A-RUUE

Максимальная температура окружающей среды60 °C
Макс. рабочее давление16 бар
Стандартный фланецDIN
Код соединенияF
Соединение трубDN 40
Допустимое давлениеPN 16
Монтажная длина320 мм
Размер фланца электродвигателяFT115

Другое TP 40-270/2 A-F-A-RUUE

Нетто вес38.9 кг
Полный вес42.1 кг
Объем упаковки0.064 м3

Габаритный чертеж TP 40-270/2 A-F-A-RUUE

Габаритный чертеж насосов TP 40-270/2 A-F-A-RUUE
ПримечаниеПравовая оговорка
Внимание! Все величины даны в [мм], если не указано иное.На данном упрощённом габаритном чертеже представлены не все компоненты.

Схема подключений TP 40-270/2 A-F-A-RUUE

Схема подключений насосов TP 40-270/2 A-F-A-RUUE
