TP 50-30/4 A-F-A-BUBE

Заказать

Данные каталога TP 50-30/4 A-F-A-BUBE

Наименование продукцииTP 50-30/4 A-F-A-BUBE A-F-A BUBE
Производственный номер96402017
EAN номер5700390656980

Описание TP 50-30/4 A-F-A-BUBE

TP 50-30/4 A-F-A-BUBE Одноступенчатый одинарный центробежный насос типа "ин-лайн": - кольца щелевого уплотнения и рабочее колесо из нержавеющей стали - катафорезная обработка проточной части - разборная полумуфта - конструкция, облегчающая техобслуживание - гидравлически оптимальная проточная часть - конструкция типа "ин-лайн" с противолежащими всасывающим и напорным патрубками, позволяющая выполнить монтаж на трубе или на бетонном основании - необслуживаемое торцевое уплотнение из коррозионно-стойкого металла.

3-фазный асинхронный электродвигатель.

Основные данные TP 50-30/4 A-F-A-BUBE

Частота вращения1400 об/м
Номинальная подача12 м3
Номинальный напор2.3 м
Макс гидростатический напор30 дм
Уплотнение валаBUBE
Макс. рабочее давление10 бар
Исполнение насосаA
МодельA

Изображение TP 50-30/4 A-F-A-BUBE

Изображение насосов TP 50-30/4 A-F-A-BUBE
Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего.

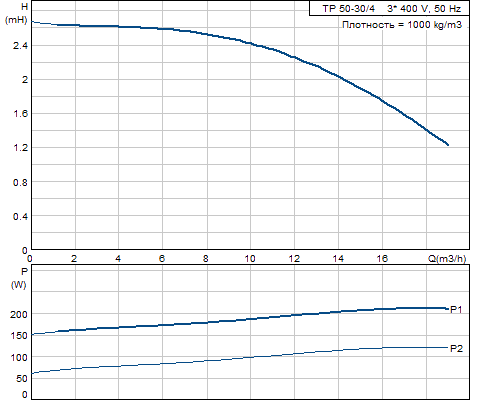

Кривая характеристики TP 50-30/4 A-F-A-BUBE

Кривая характеристики насосов TP 50-30/4 A-F-A-BUBE

Жидкость TP 50-30/4 A-F-A-BUBE

Диапазон температур жидкости0 .. 140 °C

Материалы TP 50-30/4 A-F-A-BUBE

Корпус насосаЧугун
EN-JL1040
ASTM A48-40 B
Рабочее колесоНержавеющая сталь
DIN W.-Nr. 1.4301
AISI 304
Код материалаA

Данные электрооборудования TP 50-30/4 A-F-A-BUBE

Тип электродвигателя71A
Класс энергоэффективностиNA
Количество полюсов4
Номинальная мощность - P20.25 кВт
Промышленная частота50 Hz
Номинальное напряжение3 x 220-240 D/380-415 Y V
Номинальный ток1,48/0,85 A
Пусковой ток400-440 %
Cos фи - характеристика мощности0,75-0,65
Номинальная скорость1400-1420 об/м
Эффективность электродвигателя при полной нагрузке69 %
Эффективность двигателя при 3/4 нагрузки70-62,1 %
Эффективность электродвигателя при 1/2 нагрузки63,9-53,2 %
Класс защиты (IEC 34-5)55 (Protect. water jets/dust)
Класс изоляции (IEC 85)F
Защита электродвигателяОтсутс.
Номер электродвигателя86805101

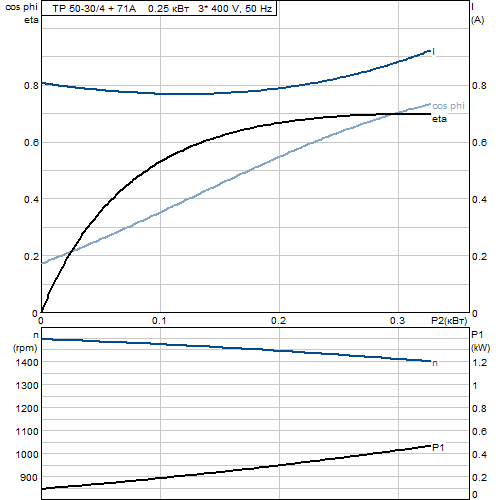

Характеристика двигателя TP 50-30/4 A-F-A-BUBE

Характеристика двигателя насосов TP 50-30/4 A-F-A-BUBE

Монтаж TP 50-30/4 A-F-A-BUBE

Максимальная температура окружающей среды40 °C
Макс. рабочее давление10 бар
Стандартный фланецDIN
Код соединенияF
Соединение трубDN 50
Допустимое давлениеPN 6 / PN 10
Монтажная длина280 мм
Размер фланца электродвигателяFT85

Другое TP 50-30/4 A-F-A-BUBE

Нетто вес24.4 кг
Полный вес25.4 кг
Объем упаковки0.036 м3
Область продажGB

Габаритный чертеж TP 50-30/4 A-F-A-BUBE

Габаритный чертеж насосов TP 50-30/4 A-F-A-BUBE
ПримечаниеПравовая оговорка
Внимание! Все величины даны в [мм], если не указано иное.На данном упрощённом габаритном чертеже представлены не все компоненты.

Схема подключений TP 50-30/4 A-F-A-BUBE

Схема подключений насосов TP 50-30/4 A-F-A-BUBE
