TP 80-60/4 A-F-A-RUUE

Заказать

Данные каталога TP 80-60/4 A-F-A-RUUE

Наименование продукцииTP 80-60/4 A-F-A-RUUE A-F-A RUUE
Производственный номер96438843
EAN номер5700393862388

Описание TP 80-60/4 A-F-A-RUUE

TP 80-60/4 A-F-A-RUUE Одноступенчатый одинарный центробежный насос типа "ин-лайн": - кольца щелевого уплотнения и рабочее колесо из нержавеющей стали - катафорезная обработка проточной части - разборная полумуфта - конструкция, облегчающая техобслуживание - гидравлически оптимальная проточная часть - конструкция типа "ин-лайн" с противолежащими всасывающим и напорным патрубками, позволяющая выполнить монтаж на трубе или на бетонном основании - необслуживаемое торцевое уплотнение из коррозионно-стойкого металла.

1-фазный асинхронный электродвигатель.

Основные данные TP 80-60/4 A-F-A-RUUE

Частота вращения1420 об/м
Номинальная подача39 м3
Номинальный напор4.95 м
Макс гидростатический напор60 дм
Уплотнение валаRUUE
Макс. рабочее давление10 бар
Исполнение насосаA
МодельA

Изображение TP 80-60/4 A-F-A-RUUE

Изображение насосов TP 80-60/4 A-F-A-RUUE
Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего.

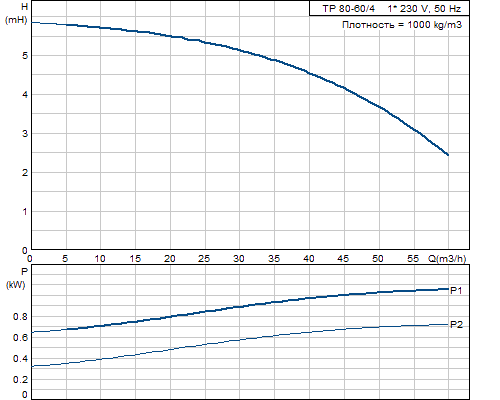

Кривая характеристики TP 80-60/4 A-F-A-RUUE

Кривая характеристики насосов TP 80-60/4 A-F-A-RUUE

Жидкость TP 80-60/4 A-F-A-RUUE

Диапазон температур жидкости-25 .. 90 °C

Материалы TP 80-60/4 A-F-A-RUUE

Корпус насосаЧугун
EN-JL1040
ASTM A48-40 B
Рабочее колесоНержавеющая сталь
DIN W.-Nr. 1.4301
AISI 304
Код материалаA

Данные электрооборудования TP 80-60/4 A-F-A-RUUE

Тип электродвигателя90SA
Класс энергоэффективностиNA
Количество полюсов4
Номинальная мощность - P20.75 кВт
Промышленная частота50 Hz
Номинальное напряжение1 x 220-230 V
Номинальный ток5.45 A
Пусковой ток320 %
Cos фи - характеристика мощности0,96
Номинальная скорость1390-1410 об/м
Эффективность электродвигателя при полной нагрузке71-70 %
Класс защиты (IEC 34-5)55 (Protect. water jets/dust)
Класс изоляции (IEC 85)F
Защита электродвигателяPTO
Номер электродвигателя86215704

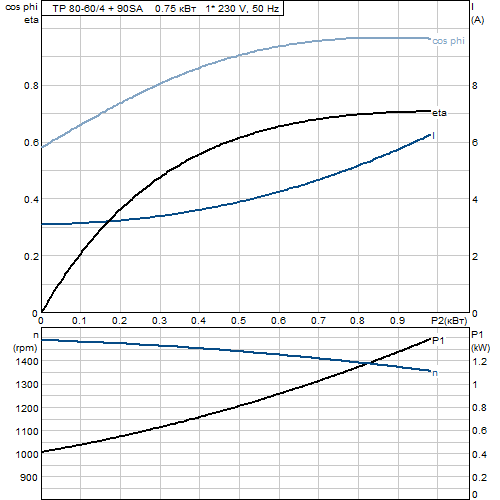

Характеристика двигателя TP 80-60/4 A-F-A-RUUE

Характеристика двигателя насосов TP 80-60/4 A-F-A-RUUE

Монтаж TP 80-60/4 A-F-A-RUUE

Максимальная температура окружающей среды40 °C
Макс. рабочее давление10 бар
Стандартный фланецDIN
Код соединенияF
Соединение трубDN 80
Допустимое давлениеPN 10
Монтажная длина360 мм
Размер фланца электродвигателяFT115

Другое TP 80-60/4 A-F-A-RUUE

Нетто вес43.9 кг
Полный вес45.9 кг
Объем упаковки0.066 м3

Габаритный чертеж TP 80-60/4 A-F-A-RUUE

Габаритный чертеж насосов TP 80-60/4 A-F-A-RUUE
ПримечаниеПравовая оговорка
Внимание! Все величины даны в [мм], если не указано иное.На данном упрощённом габаритном чертеже представлены не все компоненты.

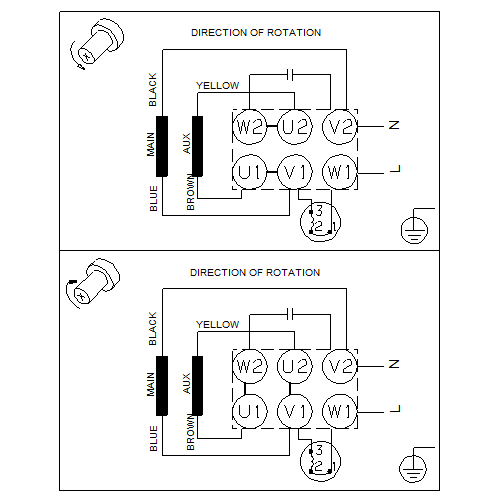

Схема подключений TP 80-60/4 A-F-A-RUUE

Схема подключений насосов TP 80-60/4 A-F-A-RUUE
