TP 80-210/2 A-F-A-BAQE

Заказать

Данные каталога TP 80-210/2 A-F-A-BAQE

Наименование продукцииTP 80-210/2 A-F-A-BAQE A-F-A BAQE
Производственный номер96108699
EAN номер5700396976655

Описание TP 80-210/2 A-F-A-BAQE

TP 80-210/2 A-F-A-BAQE

Одноступенчатый одинарный центробежный насос типа "ин-лайн": - кольца щелевого уплотнения из бронзы - катафорезная обработка проточной части - жёсткая втулочная муфта - конструкция, облегчающая техобслуживание - гидравлически оптимальная проточная часть - конструкция типа "ин-лайн" с противолежащими всасывающим и напорным патрубками, позволяющая выполнить монтаж на трубе или на бетонном основании - необслуживаемое торцевое уплотнение из коррозионно-стойкого металла.

3- фазный асинхронный электродвигатель.

Основные данные TP 80-210/2 A-F-A-BAQE

Частота вращения2920 об/м
Номинальная подача63.8 м3
Номинальный напор17.1 м
Макс гидростатический напор210 дм
Текущий диаметр рабочего колеса125 мм
Уплотнение валаBAQE
Макс. рабочее давление16 бар
Исполнение насосаA
МодельA

Изображение TP 80-210/2 A-F-A-BAQE

Изображение насосов TP 80-210/2 A-F-A-BAQE
Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего.

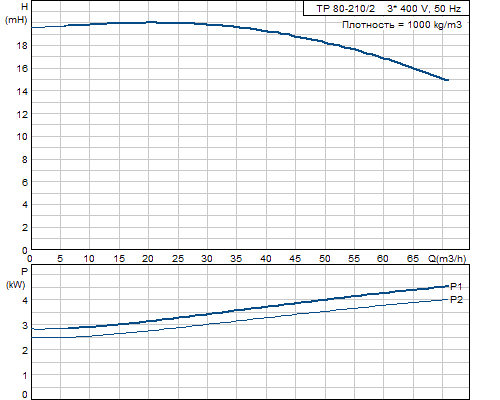

Кривая характеристики TP 80-210/2 A-F-A-BAQE

Кривая характеристики насосов TP 80-210/2 A-F-A-BAQE

Жидкость TP 80-210/2 A-F-A-BAQE

Диапазон температур жидкости0 .. 120 °C

Материалы TP 80-210/2 A-F-A-BAQE

Корпус насосаЧугун
EN-JL1040
ASTM A48-40 B
Рабочее колесоЧугун
EN-JL1030
ASTM A48-30 B
Код материалаA

Данные электрооборудования TP 80-210/2 A-F-A-BAQE

Тип электродвигателя112MC
Количество полюсов2
Номинальная мощность - P24 кВт
Энергия (Р2), необходимая для насоса4 кВт
Промышленная частота50 Hz
Номинальное напряжение3 x 380-415 D V
Номинальный ток7.9 A
Пусковой ток1000-1110 %
Cos фи - характеристика мощности0,87-0,87
Номинальная скорость2920-2940 об/м
Класс защиты (IEC 34-5)55 (Protect. water jets/dust)
Класс изоляции (IEC 85)F
Защита электродвигателяPTC
Номер электродвигателя87322303

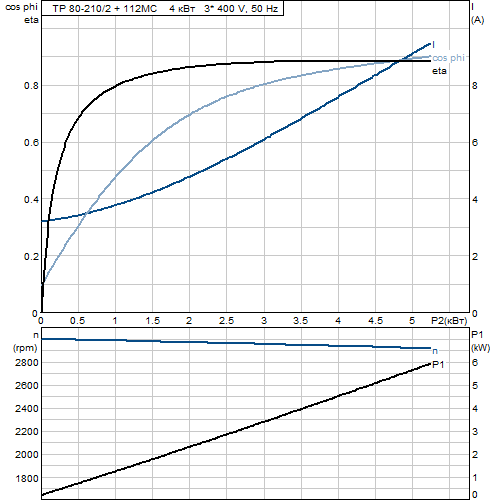

Характеристика двигателя TP 80-210/2 A-F-A-BAQE

Характеристика двигателя насосов TP 80-210/2 A-F-A-BAQE

Монтаж TP 80-210/2 A-F-A-BAQE

Максимальная температура окружающей среды60 °C
Макс. рабочее давление16 бар
Стандартный фланецDIN
Код соединенияF
Соединение трубDN 80
Допустимое давлениеPN 16
Монтажная длина360 мм
Размер фланца электродвигателяFF215

Другое TP 80-210/2 A-F-A-BAQE

Электродвигатели класса энергоэффективности IE3
Нетто вес78 кг
Полный вес90 кг
Объем упаковки0.184 м3

Габаритный чертеж TP 80-210/2 A-F-A-BAQE

Габаритный чертеж насосов TP 80-210/2 A-F-A-BAQE
ПримечаниеПравовая оговорка
Внимание! Все величины даны в [мм], если не указано иное.На данном упрощённом габаритном чертеже представлены не все компоненты.

Схема подключений TP 80-210/2 A-F-A-BAQE

Схема подключений насосов TP 80-210/2 A-F-A-BAQE
