TP 100-120/2 A-F-A-BUBE

Заказать

Данные каталога TP 100-120/2 A-F-A-BUBE

Наименование продукцииTP 100-120/2 A-F-A-BUBE A-F-A BUBE
Производственный номер96402679
EAN номер5700390677459

Описание TP 100-120/2 A-F-A-BUBE

TP 100-120/2 A-F-A-BUBE Одноступенчатый одинарный центробежный насос типа "ин-лайн": - кольца щелевого уплотнения и рабочее колесо из нержавеющей стали - катафорезная обработка проточной части - разборная полумуфта - конструкция, облегчающая техобслуживание - гидравлически оптимальная проточная часть - конструкция типа "ин-лайн" с противолежащими всасывающим и напорным патрубками, позволяющая выполнить монтаж на трубе или на бетонном основании - необслуживаемое торцевое уплотнение из коррозионно-стойкого металла.

3-фазный асинхронный электродвигатель.

Основные данные TP 100-120/2 A-F-A-BUBE

Частота вращения2910 об/м
Номинальная подача72.8 м3
Номинальный напор7.8 м
Макс гидростатический напор120 дм
Уплотнение валаBUBE
Макс. рабочее давление10 бар
Исполнение насосаA
МодельA

Изображение TP 100-120/2 A-F-A-BUBE

Изображение насосов TP 100-120/2 A-F-A-BUBE
Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего.

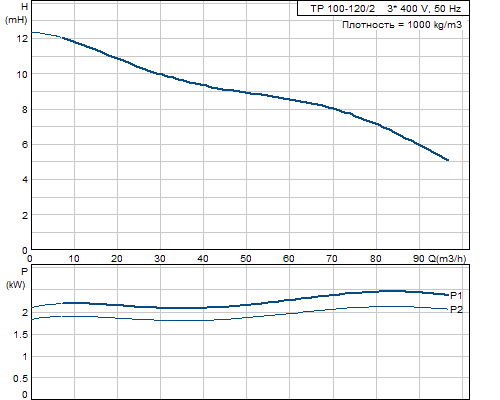

Кривая характеристики TP 100-120/2 A-F-A-BUBE

Кривая характеристики насосов TP 100-120/2 A-F-A-BUBE

Жидкость TP 100-120/2 A-F-A-BUBE

Диапазон температур жидкости0 .. 140 °C

Материалы TP 100-120/2 A-F-A-BUBE

Корпус насосаЧугун
EN-JL1040
ASTM A48-40 B
Рабочее колесоНержавеющая сталь
DIN W.-Nr. 1.4301
AISI 304
Код материалаA

Данные электрооборудования TP 100-120/2 A-F-A-BUBE

Тип электродвигателя90LC
Класс энергоэффективностиEfficiency class 1
Количество полюсов2
Номинальная мощность - P22.2 кВт
Промышленная частота50 Hz
Номинальное напряжение3 x 220-240 D/380-415 Y V
Номинальный ток7,70/4,45 A
Пусковой ток850-950 %
Cos фи - характеристика мощности0,89-0,87
Номинальная скорость2890-2910 об/м
Эффективность электродвигателя при полной нагрузке83,2-83,2 %
Эффективность двигателя при 3/4 нагрузки86-87,5 %
Эффективность электродвигателя при 1/2 нагрузки85-86,5 %
Класс защиты (IEC 34-5)55 (Protect. water jets/dust)
Класс изоляции (IEC 85)F
Защита электродвигателяОтсутс.
Номер электродвигателя85D05908

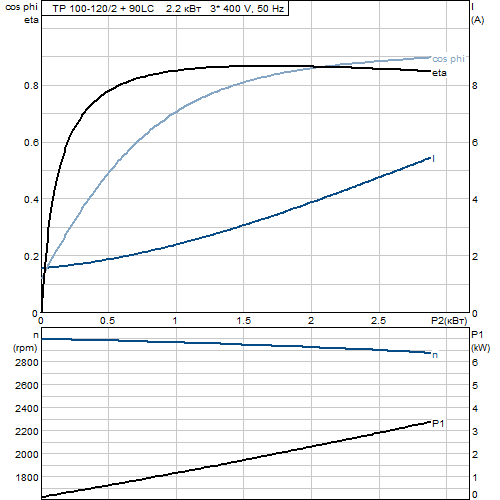

Характеристика двигателя TP 100-120/2 A-F-A-BUBE

Характеристика двигателя насосов TP 100-120/2 A-F-A-BUBE

Монтаж TP 100-120/2 A-F-A-BUBE

Максимальная температура окружающей среды60 °C
Макс. рабочее давление10 бар
Стандартный фланецDIN
Код соединенияF
Соединение трубDN 100
Допустимое давлениеPN 10
Монтажная длина450 мм
Размер фланца электродвигателяFT115

Другое TP 100-120/2 A-F-A-BUBE

Нетто вес52.5 кг
Полный вес54.5 кг
Объем упаковки0.14 м3

Габаритный чертеж TP 100-120/2 A-F-A-BUBE

Габаритный чертеж насосов TP 100-120/2 A-F-A-BUBE
ПримечаниеПравовая оговорка
Внимание! Все величины даны в [мм], если не указано иное.На данном упрощённом габаритном чертеже представлены не все компоненты.

Схема подключений TP 100-120/2 A-F-A-BUBE

Схема подключений насосов TP 100-120/2 A-F-A-BUBE
