TP 100-170/4 A-F-B-BAQE

Заказать

Данные каталога TP 100-170/4 A-F-B-BAQE

Наименование продукцииTP 100-170/4 A-F-B-BAQE A-F-B BAQE
Производственный номер96109324
EAN номер5700396983011

Описание TP 100-170/4 A-F-B-BAQE

TP 100-170/4 A-F-B-BAQE

Одноступенчатый одинарный центробежный насос типа "ин-лайн": - кольца щелевого уплотнения из бронзы - катафорезная обработка проточной части - жёсткая втулочная муфта - конструкция, облегчающая техобслуживание - гидравлически оптимальная проточная часть - конструкция типа "ин-лайн" с противолежащими всасывающим и напорным патрубками, позволяющая выполнить монтаж на трубе или на бетонном основании - необслуживаемое торцевое уплотнение из коррозионно-стойкого металла.

3- фазный асинхронный электродвигатель.

Основные данные TP 100-170/4 A-F-B-BAQE

Частота вращения1455 об/м
Номинальная подача93 м3
Номинальный напор15.4 м
Макс гидростатический напор170 дм
Текущий диаметр рабочего колеса222 мм
Уплотнение валаBAQE
Макс. рабочее давление16 бар
Исполнение насосаA
МодельA

Изображение TP 100-170/4 A-F-B-BAQE

Изображение насосов TP 100-170/4 A-F-B-BAQE
Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего.

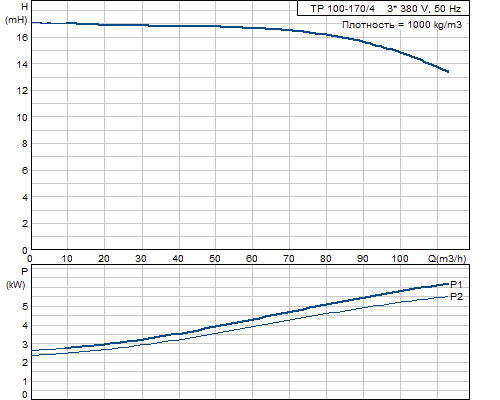

Кривая характеристики TP 100-170/4 A-F-B-BAQE

Кривая характеристики насосов TP 100-170/4 A-F-B-BAQE

Жидкость TP 100-170/4 A-F-B-BAQE

Диапазон температур жидкости0 .. 120 °C

Материалы TP 100-170/4 A-F-B-BAQE

Корпус насосаЧугун
EN-JL1040
ASTM A48-40 B
Рабочее колесоБронза
DIN W.-Nr. 2.1096.01
ASTM B584-C83600
Код материалаB

Данные электрооборудования TP 100-170/4 A-F-B-BAQE

Тип электродвигателя132SB
Класс энергоэффективностиEfficiency class 1
Количество полюсов4
Номинальная мощность - P25.5 кВт
Энергия (Р2), необходимая для насоса5.5 кВт
Промышленная частота50 Hz
Номинальное напряжение3 x 380-415 D/660-690 Y V
Номинальный ток11,2-10,4/6,50-6,25 A
Пусковой ток700-820 %
Cos фи - характеристика мощности0,86-0,84
Номинальная скорость1440-1450 об/м
Эффективность электродвигателя при полной нагрузке89,0-90,0 %
Эффективность двигателя при 3/4 нагрузки90,0-90,5 %
Эффективность электродвигателя при 1/2 нагрузки91,0-90,0 %
Класс защиты (IEC 34-5)55 (Protect. water jets/dust)
Класс изоляции (IEC 85)F
Защита электродвигателяPTC
Номер электродвигателя87360261

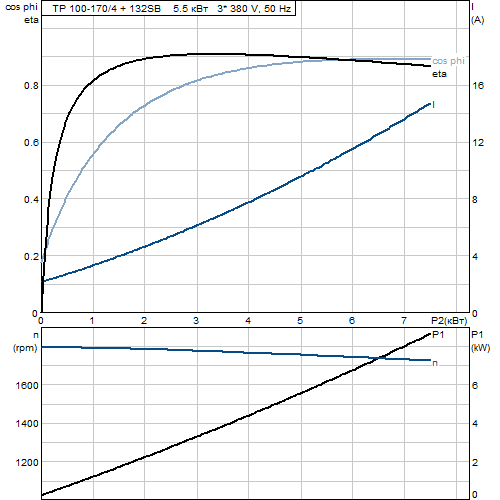

Характеристика двигателя TP 100-170/4 A-F-B-BAQE

Характеристика двигателя насосов TP 100-170/4 A-F-B-BAQE

Монтаж TP 100-170/4 A-F-B-BAQE

Максимальная температура окружающей среды60 °C
Макс. рабочее давление16 бар
Стандартный фланецDIN
Код соединенияF
Соединение трубDN 100
Допустимое давлениеPN 16
Монтажная длина550 мм
Размер фланца электродвигателяFF265

Другое TP 100-170/4 A-F-B-BAQE

Нетто вес158 кг
Полный вес182 кг
Объем упаковки0.63 м3

Габаритный чертеж TP 100-170/4 A-F-B-BAQE

Габаритный чертеж насосов TP 100-170/4 A-F-B-BAQE
ПримечаниеПравовая оговорка
Внимание! Все величины даны в [мм], если не указано иное.На данном упрощённом габаритном чертеже представлены не все компоненты.

Схема подключений TP 100-170/4 A-F-B-BAQE

Схема подключений насосов TP 100-170/4 A-F-B-BAQE
