TP 100-390/2 A-F-A-GQQE

Заказать

Данные каталога TP 100-390/2 A-F-A-GQQE

Наименование продукцииTP 100-390/2 A-F-A-GQQE A-F-A GQQE
Производственный номер96109187
EAN номер5700396981642

Описание TP 100-390/2 A-F-A-GQQE

TP 100-390/2 A-F-A-GQQE

Одноступенчатый одинарный центробежный насос типа "ин-лайн": - кольца щелевого уплотнения из бронзы - катафорезная обработка проточной части - жёсткая втулочная муфта - конструкция, облегчающая техобслуживание - гидравлически оптимальная проточная часть - конструкция типа "ин-лайн" с противолежащими всасывающим и напорным патрубками, позволяющая выполнить монтаж на трубе или на бетонном основании - необслуживаемое торцевое уплотнение из коррозионно-стойкого металла.

3- фазный асинхронный электродвигатель.

Основные данные TP 100-390/2 A-F-A-GQQE

Частота вращения2945 об/м
Номинальная подача174 м3
Номинальный напор33.7 м
Макс гидростатический напор390 дм
Текущий диаметр рабочего колеса169 мм
Уплотнение валаGQQE
Макс. рабочее давление16 бар
Исполнение насосаA
МодельA

Изображение TP 100-390/2 A-F-A-GQQE

Изображение насосов TP 100-390/2 A-F-A-GQQE
Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего.

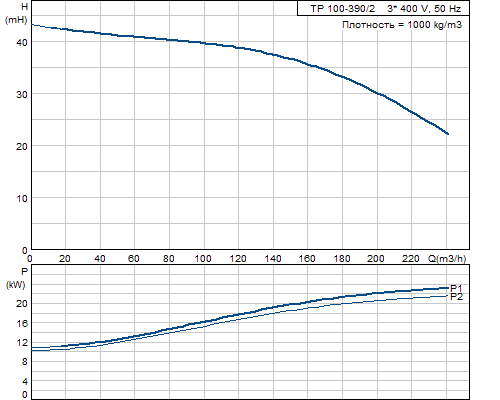

Кривая характеристики TP 100-390/2 A-F-A-GQQE

Кривая характеристики насосов TP 100-390/2 A-F-A-GQQE

Жидкость TP 100-390/2 A-F-A-GQQE

Диапазон температур жидкости-25 .. 90 °C

Материалы TP 100-390/2 A-F-A-GQQE

Корпус насосаЧугун
EN-JL1040
ASTM A48-40 B
Рабочее колесоЧугун
EN-JL1030
ASTM A48-30 B
Код материалаA

Данные электрооборудования TP 100-390/2 A-F-A-GQQE

Тип электродвигателя180MB
Класс энергоэффективностиEfficiency class 1
Количество полюсов2
Номинальная мощность - P222 кВт
Энергия (Р2), необходимая для насоса22 кВт
Промышленная частота50 Hz
Номинальное напряжение3 x 380-415 D/660-690 Y V
Номинальный ток41,5-38,5/23,8-22,8 A
Пусковой ток750-890 %
Cos фи - характеристика мощности0,91-0,89
Номинальная скорость2930-2940 об/м
Эффективность электродвигателя при полной нагрузке91,9-92,8 %
Эффективность двигателя при 3/4 нагрузки93,0 %
Эффективность электродвигателя при 1/2 нагрузки93,5-92,5 %
Класс защиты (IEC 34-5)55 (Protect. water jets/dust)
Класс изоляции (IEC 85)F
Защита электродвигателяPTC
Номер электродвигателя87460021

Характеристика двигателя TP 100-390/2 A-F-A-GQQE

Характеристика двигателя насосов TP 100-390/2 A-F-A-GQQE

Монтаж TP 100-390/2 A-F-A-GQQE

Максимальная температура окружающей среды60 °C
Макс. рабочее давление16 бар
Стандартный фланецDIN
Код соединенияF
Соединение трубDN 100
Допустимое давлениеPN 16
Монтажная длина550 мм
Размер фланца электродвигателяFF300

Другое TP 100-390/2 A-F-A-GQQE

Нетто вес224 кг
Полный вес247 кг
Объем упаковки0.63 м3

Габаритный чертеж TP 100-390/2 A-F-A-GQQE

Габаритный чертеж насосов TP 100-390/2 A-F-A-GQQE
ПримечаниеПравовая оговорка
Внимание! Все величины даны в [мм], если не указано иное.На данном упрощённом габаритном чертеже представлены не все компоненты.

Схема подключений TP 100-390/2 A-F-A-GQQE

Схема подключений насосов TP 100-390/2 A-F-A-GQQE
