TP 125-160/4 A-F-B-BAQE

Заказать

Данные каталога TP 125-160/4 A-F-B-BAQE

Наименование продукцииTP 125-160/4 A-F-B-BAQE A-F-B BAQE
Производственный номер96109557
EAN номер5700396985367

Описание TP 125-160/4 A-F-B-BAQE

TP 125-160/4 A-F-B-BAQE

Одноступенчатый одинарный центробежный насос типа "ин-лайн": - кольца щелевого уплотнения из бронзы - катафорезная обработка проточной части - жёсткая втулочная муфта - конструкция, облегчающая техобслуживание - гидравлически оптимальная проточная часть - конструкция типа "ин-лайн" с противолежащими всасывающим и напорным патрубками, позволяющая выполнить монтаж на трубе или на бетонном основании - необслуживаемое торцевое уплотнение из коррозионно-стойкого металла.

3- фазный асинхронный электродвигатель.

Основные данные TP 125-160/4 A-F-B-BAQE

Частота вращения1455 об/м
Номинальная подача158 м3
Номинальный напор12.7 м
Макс гидростатический напор160 дм
Текущий диаметр рабочего колеса211 мм
Уплотнение валаBAQE
Макс. рабочее давление16 бар
Исполнение насосаA
МодельA

Изображение TP 125-160/4 A-F-B-BAQE

Изображение насосов TP 125-160/4 A-F-B-BAQE
Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего.

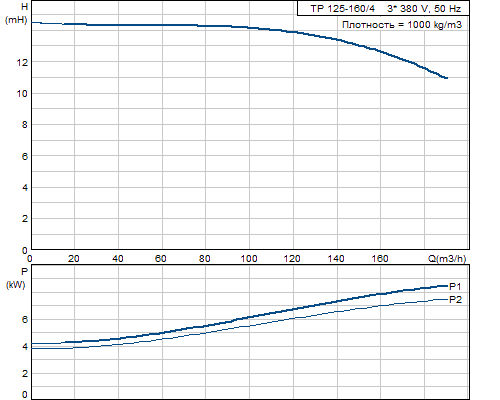

Кривая характеристики TP 125-160/4 A-F-B-BAQE

Кривая характеристики насосов TP 125-160/4 A-F-B-BAQE

Жидкость TP 125-160/4 A-F-B-BAQE

Диапазон температур жидкости0 .. 120 °C

Материалы TP 125-160/4 A-F-B-BAQE

Корпус насосаЧугун
EN-JL1040
ASTM A48-40 B
Рабочее колесоБронза
DIN W.-Nr. 2.1096.01
ASTM B584-C83600
Код материалаB

Данные электрооборудования TP 125-160/4 A-F-B-BAQE

Тип электродвигателя132MB
Класс энергоэффективностиEfficiency class 1
Количество полюсов4
Номинальная мощность - P27.5 кВт
Энергия (Р2), необходимая для насоса7.5 кВт
Промышленная частота50 Hz
Номинальное напряжение3 x 380-415 D/660-690 Y V
Номинальный ток15,2-14,0/8,70-8,40 A
Пусковой ток670-790 %
Cos фи - характеристика мощности0,87-0,85
Номинальная скорость1440-1450 об/м
Эффективность электродвигателя при полной нагрузке89,5-90,5 %
Эффективность двигателя при 3/4 нагрузки92,0 %
Эффективность электродвигателя при 1/2 нагрузки93,0-92,0 %
Класс защиты (IEC 34-5)55 (Protect. water jets/dust)
Класс изоляции (IEC 85)F
Защита электродвигателяPTC
Номер электродвигателя87360262

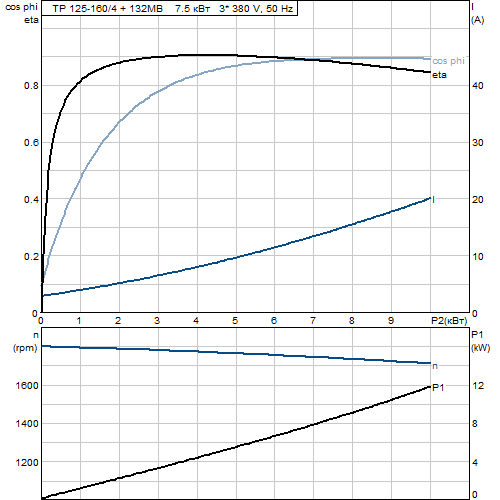

Характеристика двигателя TP 125-160/4 A-F-B-BAQE

Характеристика двигателя насосов TP 125-160/4 A-F-B-BAQE

Монтаж TP 125-160/4 A-F-B-BAQE

Максимальная температура окружающей среды60 °C
Макс. рабочее давление16 бар
Стандартный фланецDIN
Код соединенияF
Соединение трубDN 125
Допустимое давлениеPN 16
Монтажная длина620 мм
Размер фланца электродвигателяFF265

Другое TP 125-160/4 A-F-B-BAQE

Нетто вес212 кг
Полный вес242 кг
Объем упаковки0.653 м3

Габаритный чертеж TP 125-160/4 A-F-B-BAQE

Габаритный чертеж насосов TP 125-160/4 A-F-B-BAQE
ПримечаниеПравовая оговорка
Внимание! Все величины даны в [мм], если не указано иное.На данном упрощённом габаритном чертеже представлены не все компоненты.

Схема подключений TP 125-160/4 A-F-B-BAQE

Схема подключений насосов TP 125-160/4 A-F-B-BAQE
