TP 150-200/4 A-F-B-BAQE

Заказать

Данные каталога TP 150-200/4 A-F-B-BAQE

Наименование продукцииTP 150-200/4 A-F-B-BAQE A-F-B BAQE
Производственный номер96109881
EAN номер5700396988658

Описание TP 150-200/4 A-F-B-BAQE

TP 150-200/4 A-F-B-BAQE

Одноступенчатый одинарный центробежный насос типа "ин-лайн": - кольца щелевого уплотнения из бронзы - катафорезная обработка проточной части - жёсткая втулочная муфта - конструкция, облегчающая техобслуживание - гидравлически оптимальная проточная часть - конструкция типа "ин-лайн" с противолежащими всасывающим и напорным патрубками, позволяющая выполнить монтаж на трубе или на бетонном основании - необслуживаемое торцевое уплотнение из коррозионно-стойкого металла.

3- фазный асинхронный электродвигатель.

Основные данные TP 150-200/4 A-F-B-BAQE

Частота вращения1460 об/м
Номинальная подача253 м3
Номинальный напор16.4 м
Макс гидростатический напор200 дм
Текущий диаметр рабочего колеса243 мм
Уплотнение валаBAQE
Макс. рабочее давление16 бар
Исполнение насосаA
МодельA

Изображение TP 150-200/4 A-F-B-BAQE

Изображение насосов TP 150-200/4 A-F-B-BAQE
Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего.

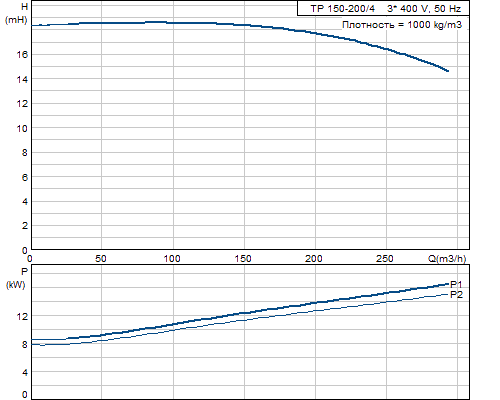

Кривая характеристики TP 150-200/4 A-F-B-BAQE

Кривая характеристики насосов TP 150-200/4 A-F-B-BAQE

Жидкость TP 150-200/4 A-F-B-BAQE

Диапазон температур жидкости0 .. 120 °C

Материалы TP 150-200/4 A-F-B-BAQE

Корпус насосаЧугун
EN-JL1040
ASTM A48-40 B
Рабочее колесоБронза
DIN W.-Nr. 2.1096.01
ASTM B584-C83600
Код материалаB

Данные электрооборудования TP 150-200/4 A-F-B-BAQE

Тип электродвигателя160LB
Класс энергоэффективностиEfficiency class 1
Количество полюсов4
Номинальная мощность - P215 кВт
Энергия (Р2), необходимая для насоса15 кВт
Промышленная частота50 Hz
Номинальное напряжение3 x 380-415 D/660-690 Y V
Номинальный ток29,0-28,0/16,8-16,4 A
Пусковой ток760-870 %
Cos фи - характеристика мощности0,87-0,84
Номинальная скорость1460-1470 об/м
Эффективность электродвигателя при полной нагрузке92,6-92,0 %
Эффективность двигателя при 3/4 нагрузки92,5 %
Эффективность электродвигателя при 1/2 нагрузки93,0-92,0 %
Класс защиты (IEC 34-5)55 (Protect. water jets/dust)
Класс изоляции (IEC 85)F
Защита электродвигателяPTC
Номер электродвигателя87410032

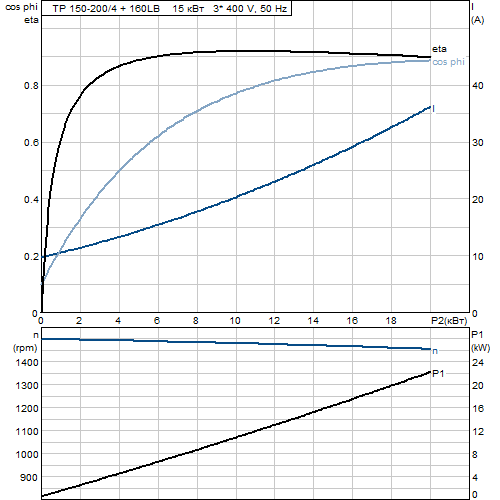

Характеристика двигателя TP 150-200/4 A-F-B-BAQE

Характеристика двигателя насосов TP 150-200/4 A-F-B-BAQE

Монтаж TP 150-200/4 A-F-B-BAQE

Максимальная температура окружающей среды60 °C
Макс. рабочее давление16 бар
Стандартный фланецDIN
Код соединенияF
Соединение трубDN 150
Допустимое давлениеPN 16
Монтажная длина800 мм
Размер фланца электродвигателяFF300

Другое TP 150-200/4 A-F-B-BAQE

Нетто вес320 кг
Полный вес371 кг
Объем упаковки1.52 м3

Габаритный чертеж TP 150-200/4 A-F-B-BAQE

Габаритный чертеж насосов TP 150-200/4 A-F-B-BAQE
ПримечаниеПравовая оговорка
Внимание! Все величины даны в [мм], если не указано иное.На данном упрощённом габаритном чертеже представлены не все компоненты.

Схема подключений TP 150-200/4 A-F-B-BAQE

Схема подключений насосов TP 150-200/4 A-F-B-BAQE
