TP 150-390/4 A-F-B-BAQE

Заказать

Данные каталога TP 150-390/4 A-F-B-BAQE

Наименование продукцииTP 150-390/4 A-F-B-BAQE A-F-B BAQE
Производственный номер96306092
EAN номер5700834965944

Описание TP 150-390/4 A-F-B-BAQE

TP 150-390/4 A-F-B-BAQE

Одноступенчатый одинарный центробежный насос типа "ин-лайн": - кольца щелевого уплотнения из бронзы - катафорезная обработка проточной части - жёсткая втулочная муфта - конструкция, облегчающая техобслуживание - гидравлически оптимальная проточная часть - конструкция типа "ин-лайн" с противолежащими всасывающим и напорным патрубками, позволяющая выполнить монтаж на трубе или на бетонном основании - необслуживаемое торцевое уплотнение из коррозионно-стойкого металла.

3- фазный асинхронный электродвигатель.

Основные данные TP 150-390/4 A-F-B-BAQE

Частота вращения1480 об/м
Номинальная подача303 м3
Номинальный напор33 м
Макс гидростатический напор390 дм
Текущий диаметр рабочего колеса333 мм
Уплотнение валаBAQE
Макс. рабочее давление16 бар
Исполнение насосаA
МодельA

Изображение TP 150-390/4 A-F-B-BAQE

Изображение насосов TP 150-390/4 A-F-B-BAQE
Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего.

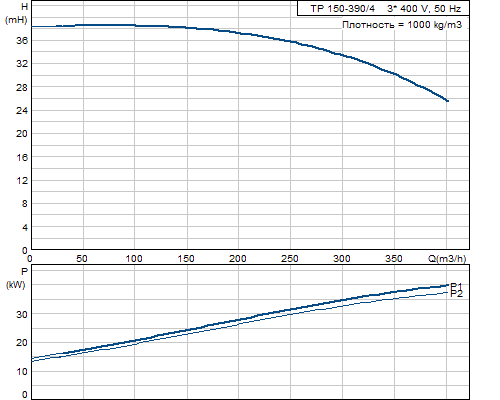

Кривая характеристики TP 150-390/4 A-F-B-BAQE

Кривая характеристики насосов TP 150-390/4 A-F-B-BAQE

Жидкость TP 150-390/4 A-F-B-BAQE

Диапазон температур жидкости0 .. 120 °C

Материалы TP 150-390/4 A-F-B-BAQE

Корпус насосаЧугун
EN-JL1040
ASTM A48-40 B
Рабочее колесоБронза
DIN W.-Nr. 2.1096.01
ASTM B584-C83600
Код материалаB

Данные электрооборудования TP 150-390/4 A-F-B-BAQE

Тип электродвигателяSIEMENS
Класс энергоэффективностиEfficiency class 1
Количество полюсов4
Номинальная мощность - P237 кВт
Энергия (Р2), необходимая для насоса37 кВт
Промышленная частота50 Hz
Номинальное напряжение3 x 380-415D/660-690Y V
Номинальный ток67,0/38,5 A
Пусковой ток680 %
Cos фи - характеристика мощности0,85
Номинальная скорость1480 об/м
Эффективность электродвигателя при полной нагрузке94,0 %
Эффективность двигателя при 3/4 нагрузки94,4 %
Класс защиты (IEC 34-5)55
Класс изоляции (IEC 85)F
Защита электродвигателяPTC
Номер электродвигателя83B15234

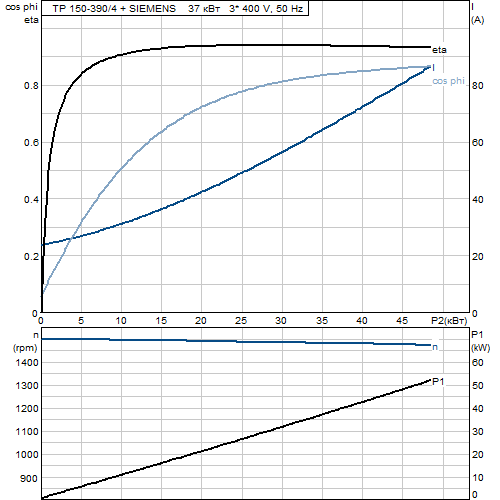

Характеристика двигателя TP 150-390/4 A-F-B-BAQE

Характеристика двигателя насосов TP 150-390/4 A-F-B-BAQE

Монтаж TP 150-390/4 A-F-B-BAQE

Максимальная температура окружающей среды40 °C
Макс. рабочее давление16 бар
Стандартный фланецDIN
Код соединенияF
Соединение трубDN 150
Допустимое давлениеPN 16
Монтажная длина800 мм
Размер фланца электродвигателяFF400

Другое TP 150-390/4 A-F-B-BAQE

Нетто вес540 кг
Полный вес709 кг

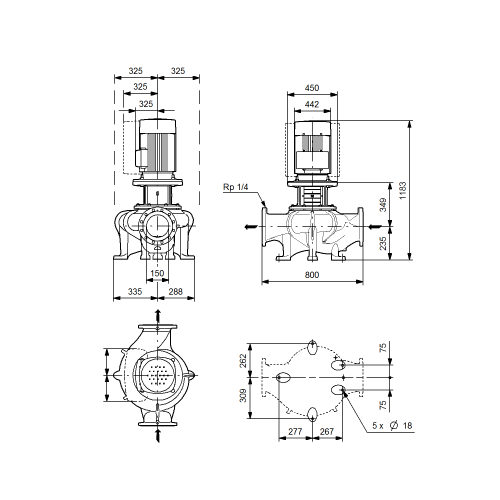

Габаритный чертеж TP 150-390/4 A-F-B-BAQE

Габаритный чертеж насосов TP 150-390/4 A-F-B-BAQE
ПримечаниеПравовая оговорка
Внимание! Все величины даны в [мм], если не указано иное.На данном упрощённом габаритном чертеже представлены не все компоненты.

Схема подключений TP 150-390/4 A-F-B-BAQE

Схема подключений насосов TP 150-390/4 A-F-B-BAQE
