TP 200-250/4 A-F-A-BAQE

Заказать

Данные каталога TP 200-250/4 A-F-A-BAQE

Наименование продукцииTP 200-250/4 A-F-A-BAQE A-F-A BAQE
Производственный номер96306009
EAN номер5700834924835

Описание TP 200-250/4 A-F-A-BAQE

TP 200-250/4 A-F-A-BAQE

Одноступенчатый одинарный центробежный насос типа "ин-лайн": - кольца щелевого уплотнения из бронзы - катафорезная обработка проточной части - жёсткая втулочная муфта - конструкция, облегчающая техобслуживание - гидравлически оптимальная проточная часть - конструкция типа "ин-лайн" с противолежащими всасывающим и напорным патрубками, позволяющая выполнить монтаж на трубе или на бетонном основании - необслуживаемое торцевое уплотнение из коррозионно-стойкого металла.

3- фазный асинхронный электродвигатель.

Основные данные TP 200-250/4 A-F-A-BAQE

Частота вращения1480 об/м
Номинальная подача487 м3
Номинальный напор20.8 м
Макс гидростатический напор250 дм
Текущий диаметр рабочего колеса278 мм
Уплотнение валаBAQE
Макс. рабочее давление16 бар
Исполнение насосаA
МодельA

Изображение TP 200-250/4 A-F-A-BAQE

Изображение насосов TP 200-250/4 A-F-A-BAQE
Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего.

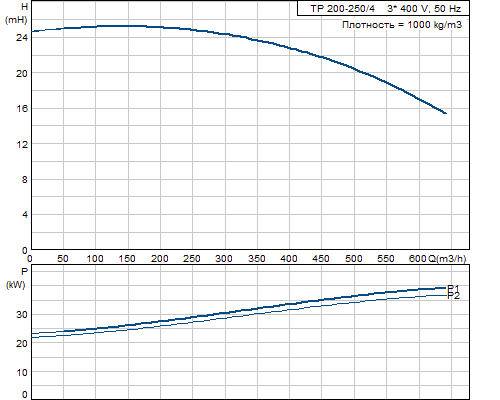

Кривая характеристики TP 200-250/4 A-F-A-BAQE

Кривая характеристики насосов TP 200-250/4 A-F-A-BAQE

Жидкость TP 200-250/4 A-F-A-BAQE

Диапазон температур жидкости0 .. 120 °C

Материалы TP 200-250/4 A-F-A-BAQE

Корпус насосаЧугун
EN-JL1040
ASTM A48-40 B
Рабочее колесоЧугун
EN-JL1030
ASTM A48-30 B
Код материалаA

Данные электрооборудования TP 200-250/4 A-F-A-BAQE

Тип электродвигателяSIEMENS
Класс энергоэффективностиEfficiency class 1
Количество полюсов4
Номинальная мощность - P237 кВт
Энергия (Р2), необходимая для насоса37 кВт
Промышленная частота50 Hz
Номинальное напряжение3 x 380-415D/660-690Y V
Номинальный ток67,0/38,5 A
Пусковой ток680 %
Cos фи - характеристика мощности0,85
Номинальная скорость1480 об/м
Эффективность электродвигателя при полной нагрузке94,0 %
Эффективность двигателя при 3/4 нагрузки94,4 %
Класс защиты (IEC 34-5)55
Класс изоляции (IEC 85)F
Защита электродвигателяPTC
Номер электродвигателя83B15234

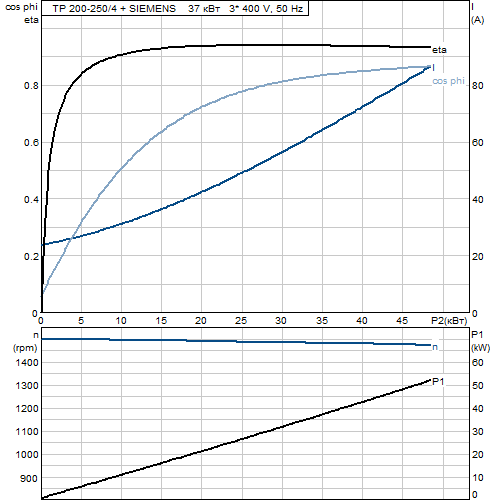

Характеристика двигателя TP 200-250/4 A-F-A-BAQE

Характеристика двигателя насосов TP 200-250/4 A-F-A-BAQE

Монтаж TP 200-250/4 A-F-A-BAQE

Максимальная температура окружающей среды40 °C
Макс. рабочее давление16 бар
Стандартный фланецDIN
Код соединенияF
Соединение трубDN 200
Допустимое давлениеPN 16
Монтажная длина900 мм
Размер фланца электродвигателяFF400

Другое TP 200-250/4 A-F-A-BAQE

Нетто вес625 кг
Полный вес794 кг

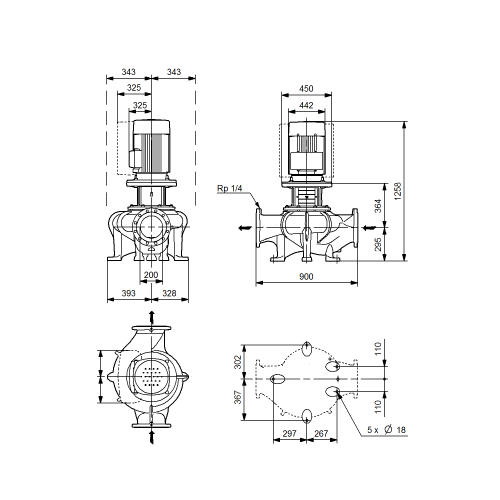

Габаритный чертеж TP 200-250/4 A-F-A-BAQE

Габаритный чертеж насосов TP 200-250/4 A-F-A-BAQE
ПримечаниеПравовая оговорка
Внимание! Все величины даны в [мм], если не указано иное.На данном упрощённом габаритном чертеже представлены не все компоненты.

Схема подключений TP 200-250/4 A-F-A-BAQE

Схема подключений насосов TP 200-250/4 A-F-A-BAQE
