TPD 32-320/2 A-F-A-GQQE

Заказать

Данные каталога TPD 32-320/2 A-F-A-GQQE

Наименование продукцииTPD 32-320/2 A-F-A-GQQE A-F-A GQQE
Производственный номер96086797
EAN номер5700395307535

Описание TPD 32-320/2 A-F-A-GQQE

TPD 32-320/2 A-F-A-GQQE

Одноступенчатый сдвоенный центробежный насос типа "ин-лайн": - кольца щелевого уплотнения из бронзы - катафорезная обработка проточной части - жёсткая втулочная муфта - конструкция, облегчающая техобслуживание - гидравлически оптимальная проточная часть - конструкция типа "ин-лайн" с противолежащими всасывающим и напорным патрубками, позволяющая выполнить монтаж на трубе или на бетонном основании - необслуживаемое торцевое уплотнение из коррозионно-стойкого металла.

3- фазный асинхронный электродвигатель.

Основные данные TPD 32-320/2 A-F-A-GQQE

Частота вращения2900 об/м
Номинальная подача17 м3
Номинальный напор21.8 м
Макс гидростатический напор320 дм
Текущий диаметр рабочего колеса155 мм
Уплотнение валаGQQE
Макс. рабочее давление16 бар
Исполнение насосаA
МодельA

Изображение TPD 32-320/2 A-F-A-GQQE

Изображение насосов TPD 32-320/2 A-F-A-GQQE
Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего.

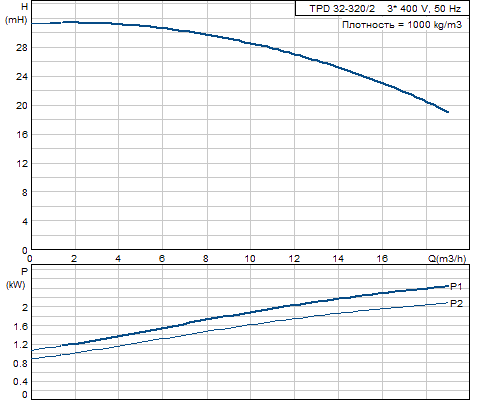

Кривая характеристики TPD 32-320/2 A-F-A-GQQE

Кривая характеристики насосов TPD 32-320/2 A-F-A-GQQE

Жидкость TPD 32-320/2 A-F-A-GQQE

Диапазон температур жидкости-25 .. 90 °C

Материалы TPD 32-320/2 A-F-A-GQQE

Корпус насосаЧугун
EN-JL1040
ASTM A48-40 B
Рабочее колесоЧугун
EN-JL1030
ASTM A48-30 B
Код материалаA

Данные электрооборудования TPD 32-320/2 A-F-A-GQQE

Тип электродвигателя90LC
Количество полюсов2
Номинальная мощность - P22 x 2.2 кВт
Энергия (Р2), необходимая для насоса2.2 кВт
Промышленная частота50 Hz
Номинальное напряжение3 x 380-415 D V
Номинальный ток4.45 A
Пусковой ток850-950 %
Cos фи - характеристика мощности0,89-0,87
Номинальная скорость2890-2910 об/м
Класс защиты (IEC 34-5)55 (Protect. water jets/dust)
Класс изоляции (IEC 85)F
Защита электродвигателяОтсутс.
Номер электродвигателя87220294

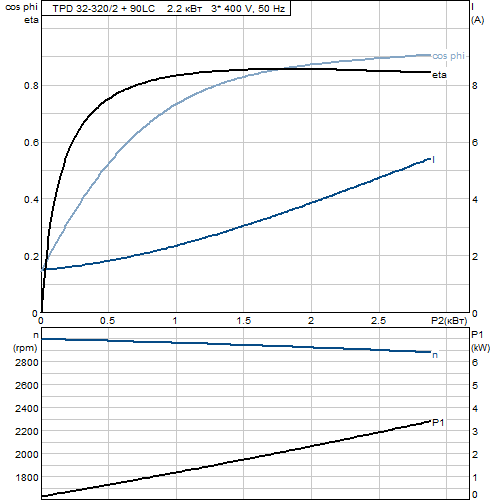

Характеристика двигателя TPD 32-320/2 A-F-A-GQQE

Характеристика двигателя насосов TPD 32-320/2 A-F-A-GQQE

Монтаж TPD 32-320/2 A-F-A-GQQE

Максимальная температура окружающей среды60 °C
Макс. рабочее давление16 бар
Стандартный фланецDIN
Код соединенияF
Соединение трубDN 32
Допустимое давлениеPN 16
Монтажная длина340 мм
Размер фланца электродвигателяFF165

Другое TPD 32-320/2 A-F-A-GQQE

Электродвигатели класса энергоэффективности IE3
Нетто вес104 кг
Полный вес120 кг
Объем упаковки0.346 м3

Габаритный чертеж TPD 32-320/2 A-F-A-GQQE

Габаритный чертеж насосов TPD 32-320/2 A-F-A-GQQE
ПримечаниеПравовая оговорка
Внимание! Все величины даны в [мм], если не указано иное.На данном упрощённом габаритном чертеже представлены не все компоненты.

Схема подключений TPD 32-320/2 A-F-A-GQQE

Схема подключений насосов TPD 32-320/2 A-F-A-GQQE
