TPD 65-170/4 A-F-B-BAQE

Заказать

Данные каталога TPD 65-170/4 A-F-B-BAQE

Наименование продукцииTPD 65-170/4 A-F-B-BAQE A-F-B BAQE
Производственный номер96087649
EAN номер5700395316148

Описание TPD 65-170/4 A-F-B-BAQE

TPD 65-170/4 A-F-B-BAQE

Одноступенчатый сдвоенный центробежный насос типа "ин-лайн": - кольца щелевого уплотнения из бронзы - катафорезная обработка проточной части - жёсткая втулочная муфта - конструкция, облегчающая техобслуживание - гидравлически оптимальная проточная часть - конструкция типа "ин-лайн" с противолежащими всасывающим и напорным патрубками, позволяющая выполнить монтаж на трубе или на бетонном основании - необслуживаемое торцевое уплотнение из коррозионно-стойкого металла.

3- фазный асинхронный электродвигатель.

Основные данные TPD 65-170/4 A-F-B-BAQE

Частота вращения1455 об/м
Номинальная подача44.4 м3
Номинальный напор11.5 м
Макс гидростатический напор170 дм
Текущий диаметр рабочего колеса219 мм
Уплотнение валаBAQE
Макс. рабочее давление16 бар
Исполнение насосаA
МодельA

Изображение TPD 65-170/4 A-F-B-BAQE

Изображение насосов TPD 65-170/4 A-F-B-BAQE
Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего.

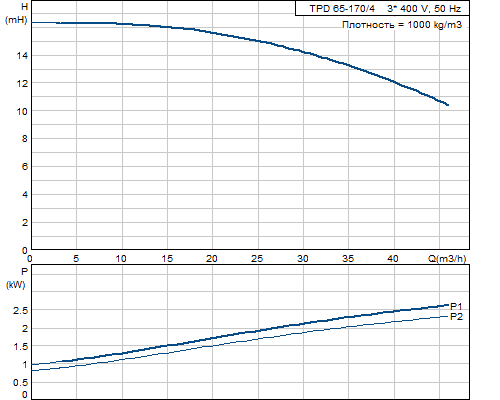

Кривая характеристики TPD 65-170/4 A-F-B-BAQE

Кривая характеристики насосов TPD 65-170/4 A-F-B-BAQE

Жидкость TPD 65-170/4 A-F-B-BAQE

Диапазон температур жидкости0 .. 120 °C

Материалы TPD 65-170/4 A-F-B-BAQE

Корпус насосаЧугун
EN-JL1040
ASTM A48-40 B
Рабочее колесоБронза
DIN W.-Nr. 2.1096.01
ASTM B584-C83600
Код материалаB

Данные электрооборудования TPD 65-170/4 A-F-B-BAQE

Тип электродвигателя100LC
Класс энергоэффективностиEfficiency class 1
Количество полюсов4
Номинальная мощность - P22 x 3 кВт
Энергия (Р2), необходимая для насоса3 кВт
Промышленная частота50 Hz
Номинальное напряжение3 x 380-415 D V
Номинальный ток7.2 A
Пусковой ток610-670 %
Cos фи - характеристика мощности0,77-0,70
Номинальная скорость1440-1450 об/м
Эффективность электродвигателя при полной нагрузке87,4 %
Эффективность двигателя при 3/4 нагрузки86 %
Эффективность электродвигателя при 1/2 нагрузки84,5-83 %
Класс защиты (IEC 34-5)55 (Protect. water jets/dust)
Класс изоляции (IEC 85)F
Защита электродвигателяPTC
Номер электродвигателя87262327

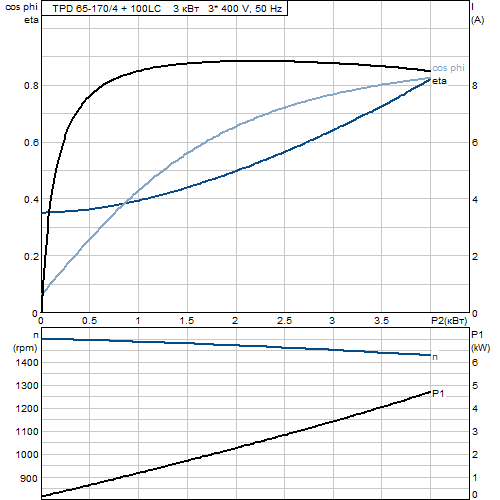

Характеристика двигателя TPD 65-170/4 A-F-B-BAQE

Характеристика двигателя насосов TPD 65-170/4 A-F-B-BAQE

Монтаж TPD 65-170/4 A-F-B-BAQE

Максимальная температура окружающей среды60 °C
Макс. рабочее давление16 бар
Стандартный фланецDIN
Код соединенияF
Соединение трубDN 65
Допустимое давлениеPN 16
Монтажная длина475 мм
Размер фланца электродвигателяFF215

Другое TPD 65-170/4 A-F-B-BAQE

Нетто вес163 кг
Полный вес181 кг
Объем упаковки0.413 м3

Габаритный чертеж TPD 65-170/4 A-F-B-BAQE

Габаритный чертеж насосов TPD 65-170/4 A-F-B-BAQE
ПримечаниеПравовая оговорка
Внимание! Все величины даны в [мм], если не указано иное.На данном упрощённом габаритном чертеже представлены не все компоненты.

Схема подключений TPD 65-170/4 A-F-B-BAQE

Схема подключений насосов TPD 65-170/4 A-F-B-BAQE
