TPD 65-720/2 A-F-A-GQQE

Заказать

Данные каталога TPD 65-720/2 A-F-A-GQQE

Наименование продукцииTPD 65-720/2 A-F-A-GQQE A-F-A GQQE
Производственный номер96087579
EAN номер5700395315448

Описание TPD 65-720/2 A-F-A-GQQE

TPD 65-720/2 A-F-A-GQQE

Одноступенчатый сдвоенный центробежный насос типа "ин-лайн": - кольца щелевого уплотнения из бронзы - катафорезная обработка проточной части - жёсткая втулочная муфта - конструкция, облегчающая техобслуживание - гидравлически оптимальная проточная часть - конструкция типа "ин-лайн" с противолежащими всасывающим и напорным патрубками, позволяющая выполнить монтаж на трубе или на бетонном основании - необслуживаемое торцевое уплотнение из коррозионно-стойкого металла.

3- фазный асинхронный электродвигатель.

Основные данные TPD 65-720/2 A-F-A-GQQE

Частота вращения2945 об/м
Номинальная подача69.8 м3
Номинальный напор59.9 м
Макс гидростатический напор720 дм
Текущий диаметр рабочего колеса230 мм
Уплотнение валаGQQE
Макс. рабочее давление16 бар
Исполнение насосаA
МодельA

Изображение TPD 65-720/2 A-F-A-GQQE

Изображение насосов TPD 65-720/2 A-F-A-GQQE
Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего.

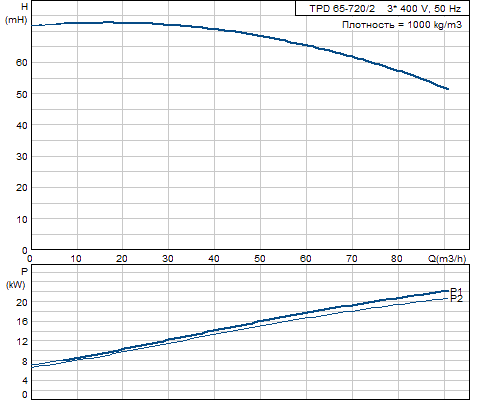

Кривая характеристики TPD 65-720/2 A-F-A-GQQE

Кривая характеристики насосов TPD 65-720/2 A-F-A-GQQE

Жидкость TPD 65-720/2 A-F-A-GQQE

Диапазон температур жидкости-25 .. 90 °C

Материалы TPD 65-720/2 A-F-A-GQQE

Корпус насосаЧугун
EN-JL1040
ASTM A48-40 B
Рабочее колесоЧугун
EN-JL1030
ASTM A48-30 B
Код материалаA

Данные электрооборудования TPD 65-720/2 A-F-A-GQQE

Тип электродвигателя180MB
Класс энергоэффективностиEfficiency class 1
Количество полюсов2
Номинальная мощность - P22 x 22 кВт
Энергия (Р2), необходимая для насоса22 кВт
Промышленная частота50 Hz
Номинальное напряжение3 x 380-415 D/660-690 Y V
Номинальный ток41,5-38,5/23,8-22,8 A
Пусковой ток750-890 %
Cos фи - характеристика мощности0,91-0,89
Номинальная скорость2930-2940 об/м
Эффективность электродвигателя при полной нагрузке91,9-92,8 %
Эффективность двигателя при 3/4 нагрузки93,0 %
Эффективность электродвигателя при 1/2 нагрузки93,5-92,5 %
Класс защиты (IEC 34-5)55 (Protect. water jets/dust)
Класс изоляции (IEC 85)F
Защита электродвигателяPTC
Номер электродвигателя87460021

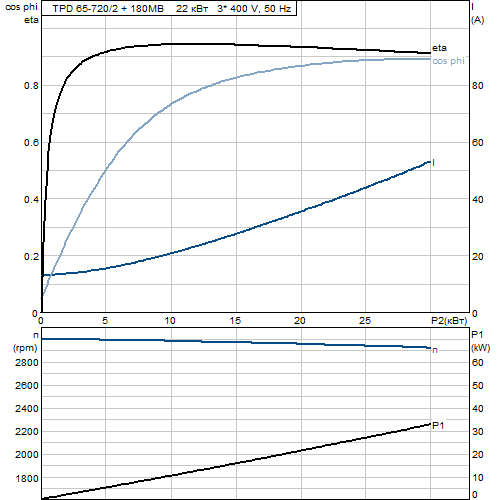

Характеристика двигателя TPD 65-720/2 A-F-A-GQQE

Характеристика двигателя насосов TPD 65-720/2 A-F-A-GQQE

Монтаж TPD 65-720/2 A-F-A-GQQE

Максимальная температура окружающей среды60 °C
Макс. рабочее давление16 бар
Стандартный фланецDIN
Код соединенияF
Соединение трубDN 65
Допустимое давлениеPN 16
Монтажная длина475 мм
Размер фланца электродвигателяFF300

Другое TPD 65-720/2 A-F-A-GQQE

Нетто вес409 кг
Полный вес435 кг
Объем упаковки0.93 м3

Габаритный чертеж TPD 65-720/2 A-F-A-GQQE

Габаритный чертеж насосов TPD 65-720/2 A-F-A-GQQE
ПримечаниеПравовая оговорка
Внимание! Все величины даны в [мм], если не указано иное.На данном упрощённом габаритном чертеже представлены не все компоненты.

Схема подключений TPD 65-720/2 A-F-A-GQQE

Схема подключений насосов TPD 65-720/2 A-F-A-GQQE
