TPD 80-330/2 A-F-A-BAQE

Заказать

Данные каталога TPD 80-330/2 A-F-A-BAQE

Наименование продукцииTPD 80-330/2 A-F-A-BAQE A-F-A BAQE
Производственный номер96108772
EAN номер5700396977386

Описание TPD 80-330/2 A-F-A-BAQE

TPD 80-330/2 A-F-A-BAQE

Одноступенчатый сдвоенный центробежный насос типа "ин-лайн": - кольца щелевого уплотнения из бронзы - катафорезная обработка проточной части - жёсткая втулочная муфта - конструкция, облегчающая техобслуживание - гидравлически оптимальная проточная часть - конструкция типа "ин-лайн" с противолежащими всасывающим и напорным патрубками, позволяющая выполнить монтаж на трубе или на бетонном основании - необслуживаемое торцевое уплотнение из коррозионно-стойкого металла.

3- фазный асинхронный электродвигатель.

Основные данные TPD 80-330/2 A-F-A-BAQE

Частота вращения2930 об/м
Номинальная подача85.6 м3
Номинальный напор27.7 м
Макс гидростатический напор330 дм
Текущий диаметр рабочего колеса157 мм
Уплотнение валаBAQE
Макс. рабочее давление16 бар
Исполнение насосаA
МодельA

Изображение TPD 80-330/2 A-F-A-BAQE

Изображение насосов TPD 80-330/2 A-F-A-BAQE
Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего.

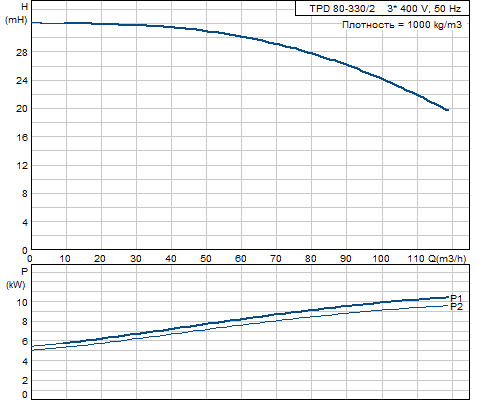

Кривая характеристики TPD 80-330/2 A-F-A-BAQE

Кривая характеристики насосов TPD 80-330/2 A-F-A-BAQE

Жидкость TPD 80-330/2 A-F-A-BAQE

Диапазон температур жидкости0 .. 120 °C

Материалы TPD 80-330/2 A-F-A-BAQE

Корпус насосаЧугун
EN-JL1040
ASTM A48-40 B
Рабочее колесоЧугун
EN-JL1030
ASTM A48-30 B
Код материалаA

Данные электрооборудования TPD 80-330/2 A-F-A-BAQE

Тип электродвигателя160MB
Класс энергоэффективностиEfficiency class 1
Количество полюсов2
Номинальная мощность - P22 x 11 кВт
Энергия (Р2), необходимая для насоса11 кВт
Промышленная частота50 Hz
Номинальное напряжение3 x 380-415 D/660-690 Y V
Номинальный ток21,2-19,6/12,2-11,6 A
Пусковой ток660-780 %
Cos фи - характеристика мощности0,90-0,88
Номинальная скорость2930-2940 об/м
Эффективность электродвигателя при полной нагрузке90,7-91,7 %
Эффективность двигателя при 3/4 нагрузки92,5 %
Эффективность электродвигателя при 1/2 нагрузки93,0-92,0 %
Класс защиты (IEC 34-5)55 (Protect. water jets/dust)
Класс изоляции (IEC 85)F
Защита электродвигателяPTC
Номер электродвигателя87410021

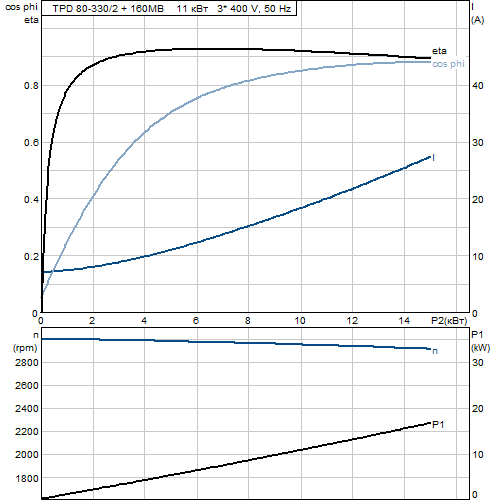

Характеристика двигателя TPD 80-330/2 A-F-A-BAQE

Характеристика двигателя насосов TPD 80-330/2 A-F-A-BAQE

Монтаж TPD 80-330/2 A-F-A-BAQE

Максимальная температура окружающей среды60 °C
Макс. рабочее давление16 бар
Стандартный фланецDIN
Код соединенияF
Соединение трубDN 80
Допустимое давлениеPN 16
Монтажная длина440 мм
Размер фланца электродвигателяFF300

Другое TPD 80-330/2 A-F-A-BAQE

Нетто вес304 кг
Полный вес334 кг
Объем упаковки0.653 м3

Габаритный чертеж TPD 80-330/2 A-F-A-BAQE

Габаритный чертеж насосов TPD 80-330/2 A-F-A-BAQE
ПримечаниеПравовая оговорка
Внимание! Все величины даны в [мм], если не указано иное.На данном упрощённом габаритном чертеже представлены не все компоненты.

Схема подключений TPD 80-330/2 A-F-A-BAQE

Схема подключений насосов TPD 80-330/2 A-F-A-BAQE
