UPS 40-60/2 F

Заказать

Данные каталога UPS 40-60/2 F

Наименование продукцииUPS 40-60/2 F
Производственный номер96401917
EAN номер5708601058851

Описание UPS 40-60/2 F

UPS 40-60/2 F

Насос с «мокрым» ротором, т.е. насос и электродвигатель образуют единый узел без уплотнения вала, только с двумя прокладками для уплотнения. Подшипники смазываются перекачиваемой жидкостью.

Чтобы избежать проблем в связи с утилизацией, большое внимание было уделено применению как можно меньшего количества различных материалов. Характеристики насоса следующие: * 3 скорость электродвигателя. * Керамические радиальные подшипники. * Карбонный упорный подшипник. * Оболочка ротора, покрытие ротора, опорный диск из нержавеющей стали. * Кожух статора из алюминиевого сплава. * корпус насоса Чугун. * Статор со встроенным тепловым реле.

Электродвигатель – 3-фазный электродвигатель.

Насос поставляется со стандартным модулем в клеммной коробке. Стандартный модуль необходимо подключить к сетевому питанию через внешний пускатель.

Основные данные UPS 40-60/2 F

Данные на фирменной табличкеTSE,GOST2
Количество скоростей3
Макс гидростатический напор60 дм
Макс. рабочее давление10 бар
Данные на паспортной табличкеCE,TSE

Изображение UPS 40-60/2 F

Изображение насосов UPS 40-60/2 F
Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего.

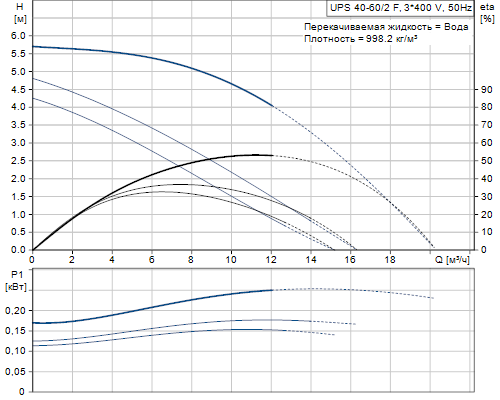

Кривая характеристики UPS 40-60/2 F

Кривая характеристики насосов UPS 40-60/2 F

Жидкость UPS 40-60/2 F

Рабочая жидкостьВода
Диапазон температур жидкости-10 .. 120 °C
Темпер. жидкости20 °C
Плотность998.2 кг/м3

Материалы UPS 40-60/2 F

Корпус насосаЧугун
EN-JL1040
ASTM 35 B - 40 B
Рабочее колесоНержавеющая сталь
DIN W.-Nr. 1.4301
AISI 304

Данные электрооборудования UPS 40-60/2 F

Класс защиты (IEC 34-5)X4D
Количество полюсов2
Подводимая мощность при скорости 1155 Вт
Подводимая мощность при скорости 2175 Вт
Подводимая мощность при скорости 3250 Вт
Промышленная частота50 Hz
Номинальное напряжение3 x 400-415 V
Ток при частоте вращения 10.25 A
Ток при частоте вращения 20.29 A
Ток при скорости 30.46 A
Cos фи для скорости 10,89
Cos фи для скорости 20,87
Cos фи0,78
Класс защиты (IEC 34-5)44
Класс изоляции (IEC 85)F
Защита электродвигателяCONTACT
Тепловая защитавнешн.

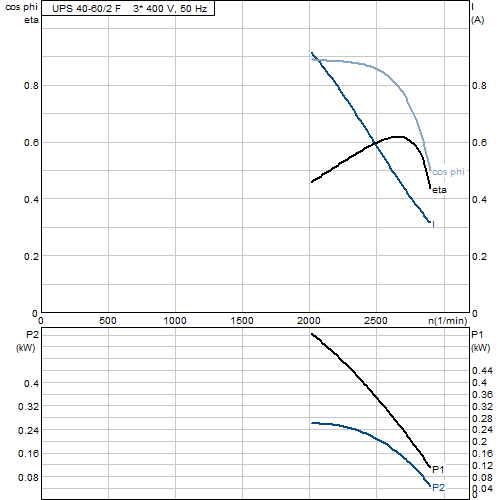

Характеристика двигателя UPS 40-60/2 F

Характеристика двигателя насосов UPS 40-60/2 F

Монтаж UPS 40-60/2 F

Диапазон температуры окружающей среды0 .. 40 °C
Макс. рабочее давление10 бар
Стандартный фланецDIN
Соединение трубDN 40
Допустимое давлениеPN 6 / PN 10
Монтажная длина250 мм

Устр-ва управл-ия UPS 40-60/2 F

Релебез реле
Положение коробки выводов1.30H

Другое UPS 40-60/2 F

Нетто вес16.6 кг
Полный вес17.9 кг
Объем упаковки0.029 м3
Маркировка энергоэфф-тиC

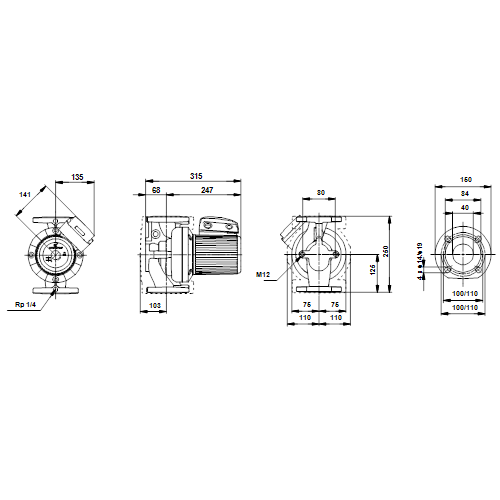

Габаритный чертеж UPS 40-60/2 F

Габаритный чертеж насосов UPS 40-60/2 F
ПримечаниеПравовая оговорка
Внимание! Все величины даны в [мм], если не указано иное.На данном упрощённом габаритном чертеже представлены не все компоненты.

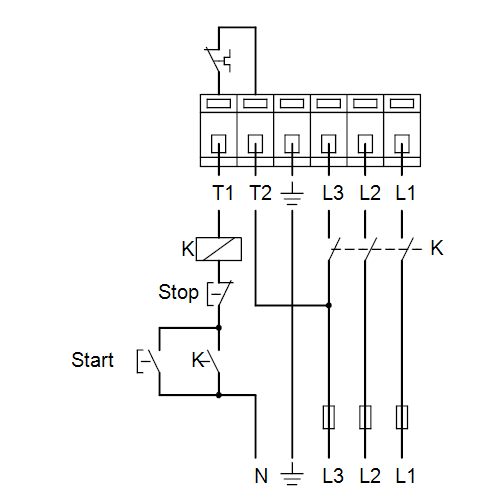

Схема подключений UPS 40-60/2 F

Схема подключений насосов UPS 40-60/2 F
