UPS 50-180 F

Заказать

Данные каталога UPS 50-180 F

Наименование продукцииUPS 50-180 F
Производственный номер96402134
EAN номер5700390660239

Описание UPS 50-180 F

UPS 50-180 F Насос, оснащенный электродвигателем с мокрым ротором и защищенным статором, без сальниковых уплотнений, с двумя уплотнительными кольцами. Подшипники смазываются перекачиваемой жидкостью. Насос спроектирован для удобной вторичной переработки.

Характеристики насоса: * Три скорости. * Керамические радиальные подшипники. * Осевой подшипник из графита. * Гильза ротора, щелевое уплотнение и подшипниковая обойма сделаны из нержавеющей стали. * Корпус статора - из алюминиевого сплава. * Корпус насоса изЧугун. * Статор со встроенным термодатчиком.

1-фазный электродвигатель.

Насос поставляется со стандартным релейным модулем в клеммной коробке. Стандартный модуль включается в электросеть через внешний замыкатель.

Основные данные UPS 50-180 F

Количество скоростей3
Макс гидростатический напор180 дм
Макс. рабочее давление10 бар
Данные на паспортной табличкеCE,TSE

Изображение UPS 50-180 F

Изображение насосов UPS 50-180 F
Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего.

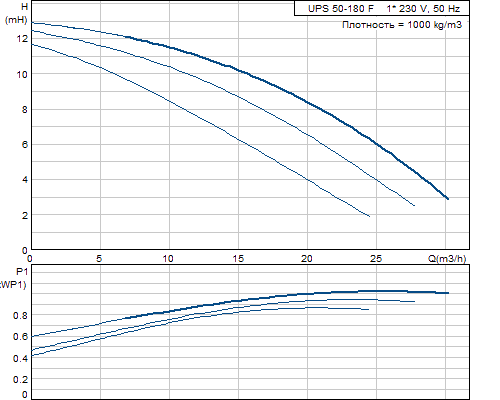

Кривая характеристики UPS 50-180 F

Кривая характеристики насосов UPS 50-180 F

Жидкость UPS 50-180 F

Диапазон температур жидкости-10 .. 120 °C

Материалы UPS 50-180 F

Корпус насосаЧугун
EN-JL1040
ASTM 35 B - 40 B
Рабочее колесоНержавеющая сталь
DIN W.-Nr. 1.4301
AISI 304

Данные электрооборудования UPS 50-180 F

Подводимая мощность при скорости 1860 Вт
Подводимая мощность при скорости 2940 Вт
Подводимая мощность при скорости 31000 Вт
Промышленная частота50 Hz
Номинальное напряжение1 x 230-240 V
Ток при частоте вращения 14.15 A
Ток при частоте вращения 24.4 A
Ток при скорости 34.65 A
Cos фи для скорости 10,9
Cos фи для скорости 20,93
Cos фи0,94
Размер конденсатора - работа30 мкФ/400 V
Класс защиты (IEC 34-5)44
Класс изоляции (IEC 85)H
Защита электродвигателяCONTACT
Тепловая защитавнешн.

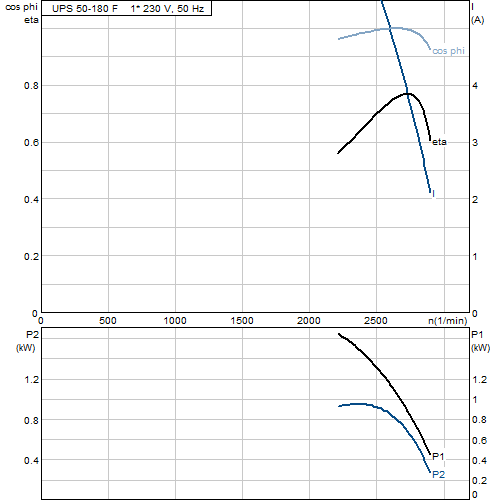

Характеристика двигателя UPS 50-180 F

Характеристика двигателя насосов UPS 50-180 F

Монтаж UPS 50-180 F

Диапазон температуры окружающей среды0 .. 40 °C
Макс. рабочее давление10 бар
Стандартный фланецDIN
Соединение трубDN 50
Допустимое давлениеPN 6 / PN 10
Монтажная длина280 мм

Устр-ва управл-ия UPS 50-180 F

Релебез реле
Положение коробки выводов1.30H

Другое UPS 50-180 F

Нетто вес29.7 кг
Полный вес30.5 кг
Объем упаковки0.043 м3
Маркировка энергоэфф-тиD

Габаритный чертеж UPS 50-180 F

Габаритный чертеж насосов UPS 50-180 F
ПримечаниеПравовая оговорка
Внимание! Все величины даны в [мм], если не указано иное.На данном упрощённом габаритном чертеже представлены не все компоненты.

Схема подключений UPS 50-180 F

Схема подключений насосов UPS 50-180 F
