UPS 80-120 F

Заказать

Данные каталога UPS 80-120 F

Наименование продукцииUPS 80-120 F
Производственный номер96402441
EAN номер5708601059018

Описание UPS 80-120 F

UPS 80-120 F Насос, оснащенный электродвигателем с мокрым ротором и защищенным статором, без сальниковых уплотнений, с двумя уплотнительными кольцами. Подшипники смазываются перекачиваемой жидкостью. Насос спроектирован для удобной вторичной переработки.

Характеристики насоса: * Три скорости. * Керамические радиальные подшипники. * Осевой подшипник из графита. * Гильза ротора, щелевое уплотнение и подшипниковая обойма сделаны из нержавеющей стали. * Корпус статора - из алюминиевого сплава. * Корпус насоса изЧугун. * Статор со встроенным термодатчиком.

3-фазный электродвигатель.

Насос поставляется со стандартным релейным модулем в клеммной коробке. Стандартный модуль включается в электросеть через внешний замыкатель.

Основные данные UPS 80-120 F

Количество скоростей3
Макс гидростатический напор120 дм
Макс. рабочее давление10 бар
Данные на паспортной табличкеCE,TSE

Изображение UPS 80-120 F

Изображение насосов UPS 80-120 F
Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего.

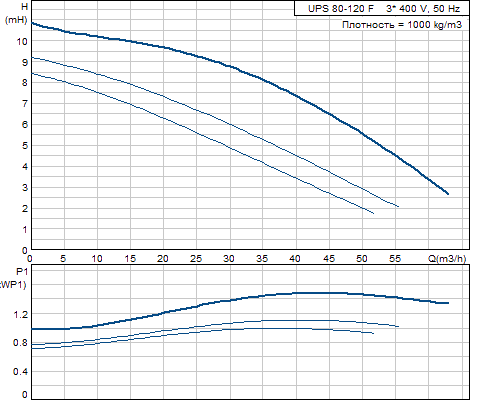

Кривая характеристики UPS 80-120 F

Кривая характеристики насосов UPS 80-120 F

Жидкость UPS 80-120 F

Диапазон температур жидкости-10 .. 120 °C

Материалы UPS 80-120 F

Корпус насосаЧугун
EN-JL1040
ASTM 35 B - 40 B
Рабочее колесоНержавеющая сталь
DIN W.-Nr. 1.4301
AISI 304

Данные электрооборудования UPS 80-120 F

Подводимая мощность при скорости 11000 Вт
Подводимая мощность при скорости 21100 Вт
Подводимая мощность при скорости 31500 Вт
Промышленная частота50 Hz
Номинальное напряжение3 x 400-415 V
Ток при частоте вращения 11.65 A
Ток при частоте вращения 21.8 A
Ток при скорости 32.75 A
Cos фи для скорости 10,87
Cos фи для скорости 20,88
Cos фи0,79
Класс защиты (IEC 34-5)44
Класс изоляции (IEC 85)H
Защита электродвигателяCONTACT
Тепловая защитавнешн.

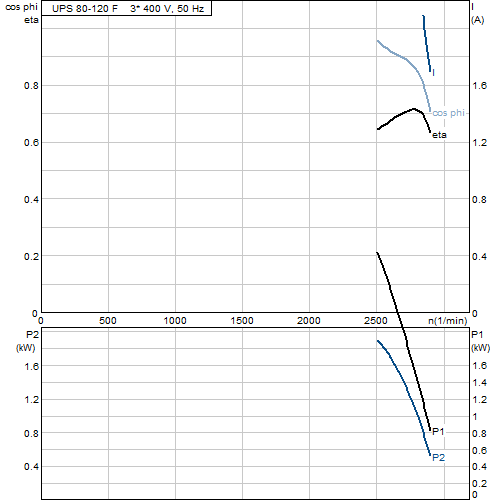

Характеристика двигателя UPS 80-120 F

Характеристика двигателя насосов UPS 80-120 F

Монтаж UPS 80-120 F

Диапазон температуры окружающей среды0 .. 40 °C
Макс. рабочее давление10 бар
Стандартный фланецDIN
Соединение трубDN 80
Допустимое давлениеPN 10
Монтажная длина360 мм

Устр-ва управл-ия UPS 80-120 F

Релебез реле
Положение коробки выводов1.30H

Другое UPS 80-120 F

Нетто вес36.7 кг
Полный вес38.6 кг
Объем упаковки0.061 м3
Маркировка энергоэфф-тиC

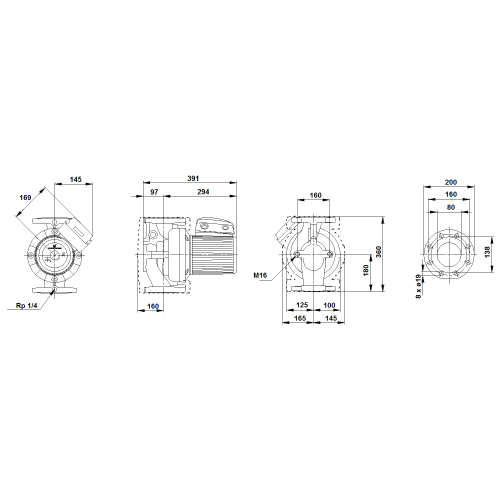

Габаритный чертеж UPS 80-120 F

Габаритный чертеж насосов UPS 80-120 F
ПримечаниеПравовая оговорка
Внимание! Все величины даны в [мм], если не указано иное.На данном упрощённом габаритном чертеже представлены не все компоненты.

Схема подключений UPS 80-120 F

Схема подключений насосов UPS 80-120 F
