Самовсасывающие центробежные пищевые насосы CSF

Узнать цену

Центробежные пищевые насосы от итальянского завода-производителя CSF предназначены для перекачки различных пищевых продуктов и химически активных жидкостей. Высокая надёжность и долговечность в сочетании с широким модельным рядом центробежных насосов CSF позволяет применять их во многих технологических процессах в пищевой и косметической отраслях промышленности.

Самовсасывающие центробежные пищевые насосы CSF предназначены для перекачивания как легкотекучих жидкостей, так и жидкостей средней вязкости: молоко, подсолнечное масло, соки, вина, пиво и др. спиртосодержащие продукты. Конструкция самовсасывающих насосов позволяет забирать жидкость через верхний край ёмкости. Несмотря на небольшие габариты, центробежные пищевые насосы CSF отличаются высокой производительностью. Все детали самовсасывающих насосов изготовлены из высококачественной нержавеющей стали.

В номенклатуре завода CSFимеется две серии самовсасывающих центробежных насосов: пищевые центробежные насосы серии Aи санитарные центробежные насосы серии AS.

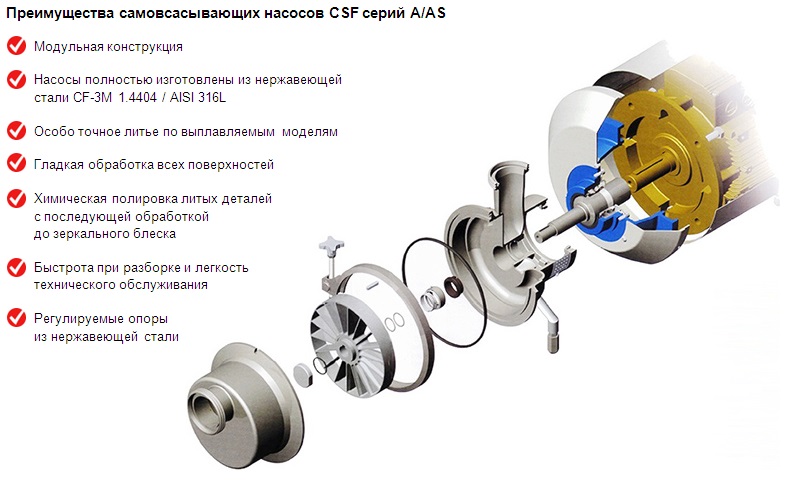

Особенности конструкции центробежных самовсасывающих насосов CSF серий A/AS

НЕЗАВИСИМАЯ НЕСУЩАЯ РАМА

Прочная рама модульной конструкции, обеспечивающая встраивание в любые конфигурации.

МОДУЛЬНАЯ КОНСТРУКЦИЯ

Модульная конструкция насосного агрегата с отдельно установленным приводным электродвигателем обеспечивает достаточную свободу выбора конфигурации привода в соответствии с международными стандартами IEC.

КОРПУС

Корпус с боковым каналом толщиной 6 мм с идеальными формами, получаемыми благодаря использованию метода литья по выплавляемым моделям.

РАБОЧЕЕ КОЛЕСО

Для каждой модели насоса существует специальное рабочее колесо, имеющее идеальную форму, толщину и материал и идеально сбалансированное благодаря применению метода литья по выплавляемым моделям. Все это обеспечивает высокую эффективность и надежность использования рабочих колес.

ПЕРЕДНЯЯ КРЫШКА КОРПУСА

Передняя крышка корпуса с боковым каналом изготавливается методом литья по выплавляемым моделям и имеет дополнительно накопительную камеру.

Самовсасывающие насосы CSF серии AS

Санитарные самовсасывающие насосы серии AS являются продукцией передовых технологий. Изготовленные с учетом множества эксплуатационных требований, они по праву считаются передовой продукцией благодаря их конструкционным особенностям, конструкционным материалам и используемым технологиям.



Модель 2-х ступенчатого насоса AS 42

Модели одноступенчатого насоса AS 50 – AS 65

Технические характеристики

Самовсасывающие центробежные насосы с боковым каналом. Заливка жидкостью необходима только при первом пуске, после чего насосы обеспечивают заливку самостоятельно даже при отсутствии жидкости во всасывающей магистрали. Все детали, находящиеся в контакте с жидкостью, изготовлены из нержавеющей стали CF- 3M 1.4404 / AISI 316L. Насосы комплектуются механическими уплотнениями в широком диапазоне моделей и материалов, которые выбираются в соответствии с типом жидкости и установки насоса. Арматура по DIN 11851, SMS, CLAMP, IDF, RJT.





Высокоточное литье, рабочие колеса типа «звездочки» из нержавеющей стали CF-3M 1.4404 / AISI 316L, получаемые методом микро-литья.

Применение:

Центробежные самовсасывающие насосы серии ASпригодны для работы с широким диапазоном чистых жидкостей (фруктовые соки, молоко, сыворотка, сиропы, пищевое масло вино, спирт, химические и фармацевтические продукты, жидкости с содержанием пузырей воздуха или пены. Также данные насосы пригодны для работы с жидкостями, из которых выделяется газ, которые образуют пену, а также с частичным заполнением всасывающей трубы подаваемой жидкостью. Применяемые передовые конструкционные материалы и быстро разбираемая конструкция делают этот насос идеальным для пищевой, молочной промышленности и для изготовления напитков.

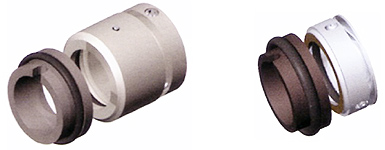

Механическое уплотнение

На насосах АS устанавливаются механические уплотнения с посадочными местами в соответствии со следующими стандартами: ISO 3069, DIN 24960, BS 5257, NFE 29991. Благодаря большому выбору имеющихся материалов уплотнений пользователь может выбрать наиболее подходящую модель в зависимости от перекачиваемого материала и условий эксплуатации.

СТАНДАРТНОЕ СБОРНОЕ МЕХАНИЧЕСКОЕ УПЛОТНЕНИЕ "Т"

Стандартная модель предполагает установку внутреннего механического уплотнения, которое смачивается материалом, позади рабочего колеса в камере подходящего размера, что обеспечивает необходимую циркуляцию материала вокруг поверхностей уплотнения.

ВНУТРЕННЕЕ СБОРНОЕ МЕХАНИЧЕСКОЕ УПЛОТНЕНИЕ "V"

Внешняя камера для циркуляции жидкости исключает повреждение электродвигателя и загрязнение среды вследствие возможных утечек из внутреннего механического уплотнения.



КОМПАКТНОЕ СБОРНОЕ ДВОЙНОЕ МЕХАНИЧЕСКОЕ УПЛОТНЕНИЕ "Q"

Сборное двойное механическое уплотнение с установкой уплотнений друг к другу обратными сторонами, пригодное для работы с абразивными, загрязненными материалами, материалами, имеющими тенденцию к кристаллизации, а также при высоких температурах.

Сборное уплотнение полностью помещено в корпус, имеющий отверстия для входа и выхода промывочной жидкости, которая смазывает и охлаждает поверхности уплотнения и предотвращает кристаллизацию. Если уплотнение на стороне, контактирующей с материалом, дает течь, то следы материала в промывочной жидкости укажут на этот дефект.


Специальные варианты
исполнения насосов серии
AS

Cпециальные материалы
для деталей в контакте
с перекачиваемой средой

С – Сливное отверстие корпуса
J – Соединения типа RJT
L – Фланцевые соединение
М – Соединения типа SMS
N – Соединения типа СLAMP
О – Соединения типа IDF
Р – Кожух двигателя
Z – Взрывозащищенный двигатель

D – Фтороуглерод (Viton)
M – EPDM
S – Силикон
Т– PTFE (FEP)

МЕТАЛЛЫ

Н – Никелированная нержавеющая
сталь AISI 304
Х – Молибденовая никелированная
нержавеющая сталь AISI 316
J – Стеллитированная нержавеющая сталь
L – Hastelloy (Union Carbide)



ГРАФИТЫ

V – обычный графит
Z – специальный графит



РЕЗИНЫ

5 – обычный PTFE
4 – нагруженный PTFE
F – уплотнительное кольцо из FEP

КАРБИДЫ МЕТАЛЛОВ

3 – Твердый металл, наплавленный на нержавеющую сталь (карбид ольфрама)
R – Полностью из твердого металла с антикоррозийной обработкой (карбид вольфрама)
К – Полностью из карбида кремния



ОКСИДЫ МЕТАЛЛОВ
2 – Алюмокерамика



ЭЛАСТОМЕРЫ

6 – Нитрил
7 – Этиленпропилен
Y – Фтороуглерод (витон)
В – Силикон

Самовсасывающие насосы CSF серии A

Самовсасывающие центробежные насосы серии А имеют боковой канал. Заливка жидкостью необходима только при первом пуске, после чего насосы обеспечивают заливку самостоятельно даже при отсутствии жидкости во всасывающей магистрали. Все детали, находящиеся в контакте с жидкостью, изготовлены из нержавеющей стали AISI 316L.

Технические характеристики

Заливка жидкостью самовсасывающих центробежных насосов с боковым каналом необходима только при первом пуске, после чего насосы обеспечивают заливку самостоятельно даже при отсутствии жидкости во всасывающей магистрали. Все детали, находящиеся в контакте с жидкостью, изготовлены из нержавеющей стали AISI 316L.

Применение

Данные насосы пригодны для работы с широким диапазоном чистых жидкостей (фруктовые соки, молоко, сыворотка, сиропы, пищевое масло вино, спирт, химические и фармацевтические продукты, жидкости с содержанием пузырьков воздуха или пены. Также данные насосы пригодны для работы с жидкостями, из которых выделяется газ, которые образуют пену, а также с частичным заполнением всасывающей трубы подаваемой жидкостью. Применяемые передовые конструкционные материалы и быстро разбираемая конструкция делают этот насос идеальным для пищевой, молочной промышленности и для изготовления напитков.

Модели центробежных самовсасывающих насосов A 20-30

Насос серии A 20-30 имеет моноблочную конструкцию с рабочим колесом, установленным непосредственно на валу электродвигателя. Легко открывающаяся передняя крышка позволяет проводить осмотр без отсоединения всасывающей и напорной труб.

Обработка поверхности: химическая полировка.

Модели самовсасывающих насосов CSF A20 и А 30

Модели центробежных самовсасывающих насосов A 40-50-60

Насос серии A 40-50-60 имеет моноблочную конструкцию и соединен упругой муфтой с отдельно установленным двигателем. Легко открывающаяся передняя крышка позволяет проводить осмотр без отсоединения всасывающей и напорной труб.

Обработка поверхности: химическая полировка.

Модели самовсасывающих насосов CSF серии A c защитным кожухом из нержавеющей стали для электродвигателя и без защитного кожуха

Присоединения

Для подключения центробежных самовсасывающих насосов CSF имеются различные типы арматуры по стандартам DIN 11851, SMS, CLAMP, IDF, RJT.

Механическое уплотнение

На насосах серии А устанавливаются механические уплотнения. Благодаря большому выбору имеющихся материалов уплотнений пользователь может выбрать наиболее подходящую модель в зависимости от перекачиваемого материала и условий эксплуатации.



СБОРНОЕ МЕХАНИЧЕСКОЕ УПЛОТНЕНИЕ "Т"

Стандартная внутренняя модель для насосов размеров А40 – А50 – А65 предполагает установку внутреннего механического уплотнения, которое смачивается материалом, позади рабочего колеса в камере подходящего размера, что обеспечивает необходимую циркуляцию материала вокруг поверхностей уплотнения.



СБОРНОЕ МЕХАНИЧЕСКОЕ УПЛОТНЕНИЕ "Т"

Стандартная внешняя модель для насосов размеров А20 – А30. Для данных насосов малых размеров детали уплотнения не находятся в непосредственном контакте с рабочим материалом, что позволяет избежать коррозии и улучшает условия работы уплотнения. Имеется однонаправленное и реверсивное механические уплотнения.

Специальные варианты исполнения
насосов серии
A



Cпециальные материалы для деталей
в контакте с перекачиваемой средой

В – С байпасом
М – Соединения типа SMS
N – Соединения типа СLAMP
О – Соединения типа IDF
Р – Кожух двигателя
Z – Взрывозащищенный двигатель
J – Соединения типа RJT



D – Фтороуглерод (Viton)
M – EPDM
S – Силикон
Т– PTFE (FEP)

Обозначение материалов в составе механических уплотнений

МЕТАЛЛЫ

Н – Никелированная нержавеющая
сталь AISI 304
Х – Молибденовая никелированная
нержавеющая сталь AISI 316
J – Стеллитированная нержавеющая сталь
L – Hastelloy (Union Carbide)



ГРАФИТЫ

V – обычный графит
Z – специальный графит



РЕЗИНЫ

5 – обычный PTFE
4 – нагруженный PTFE
F – уплотнительное кольцо из FEP

КАРБИДЫ МЕТАЛЛОВ

3 – Твердый металл, наплавленный на нержавеющую сталь (карбид ольфрама)
R – Полностью из твердого металла с антикоррозийной обработкой (карбид вольфрама)
К – Полностью из карбида кремния



ОКСИДЫ МЕТАЛЛОВ

2 – Алюмокерамика



ЭЛАСТОМЕРЫ

6 – Нитрил
7 – Этиленпропилен
Y – Фтороуглерод (витон)
В – Силикон

Технические специалисты компании РУТЕКТОР оперативно подберут подходящий Вам вариант центробежного пищевого насоса и дадут лучшее коммерческое предложение среди альтернативных вариантов европейских пищевых насосов! Для того, чтобы купить насосы итальянского производителя CSF Inox, можно обратиться в нашу компанию по телефону, расположенному в разделе Контакты, либо по электронной почте info@rutector.ru.

Модель Доставка Цена, руб
Серия А / AS Условия* Узнать цену
