BM 46-24-N

Заказать

Данные каталога BM 46-24-N

Наименование продукцииBM46-24-N
Производственный номер15CR1924
EAN номер5700391863448

Описание BM 46-24-N

BM46-24-N

Бустерный модуль для повышения давления, перекачивания жидкости и циркуляции в системах, находящихся под высоким статическим давлением.

Погружной насос SP c электродвигателем в стальном кожухе является герметичной конструкцией.

Модули различных размеров могут соединяться как последовательно, так и параллельно для достижения требуемых параметров Q/H.

Основные данные BM 46-24-N

Номинальная подача46 м3
Номинальный напор211 м
Ступени24
МодельD

Изображение BM 46-24-N

Изображение насосов BM 46-24-N
Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего.

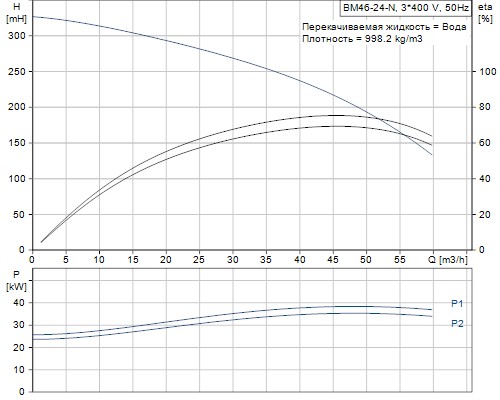

Кривая характеристики BM 46-24-N

Кривая характеристики насосов BM 46-24-N

Жидкость BM 46-24-N

Рабочая жидкостьВода
Максимальная температура жидкости40 °C

Материалы BM 46-24-N

НасосНержавеющая сталь
DIN W.-Nr. 1.4401
AISI 316
Рабочее колесоНержавеющая сталь
DIN W.-Nr. 1.4401
AISI 316
ЭлектродвигательНержавеющая сталь
DIN W.-Nr. 1.4401
AISI 316
КожухНерж. сталь
DIN W.-Nr. 1.4401
AISI 316
РезинаNBR

Данные электрооборудования BM 46-24-N

Номинальная мощность - P237 кВт
Промышленная частота50 Hz
Номинальное напряжение3 x 380-415 V
Способ запускапрямой пуск
Показатель уровня обслуживания1.15
Номинальный ток81,5-77,0 A
Класс защиты (IEC 34-5)58
Номер электродвигателя96530085

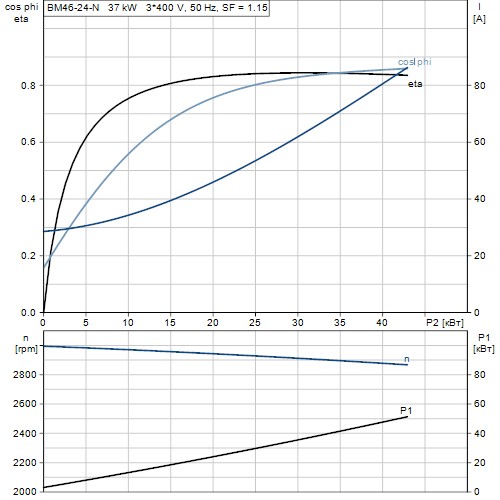

Характеристика двигателя BM 46-24-N

Характеристика двигателя насосов BM 46-24-N

Монтаж BM 46-24-N

Максимальное давление в наружном водопроводе25 бар
Макс. давление на выходе70 бар
Стандартный фланецPJE
Соединение трубпрямой
89 mm

Другое BM 46-24-N

Нетто вес351 кг
Полный вес442 кг
Объем упаковки1.83 м3

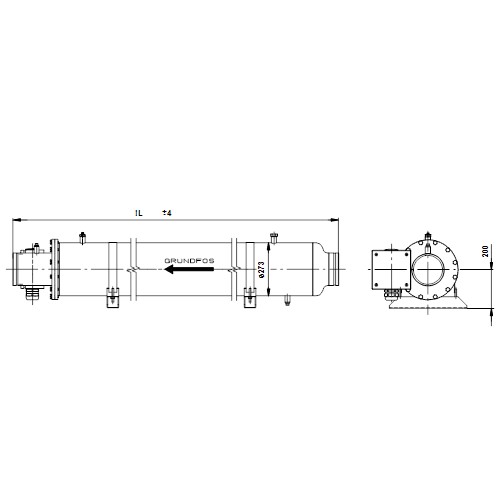

Габаритный чертеж BM 46-24-N

Габаритный чертеж насосов BM 46-24-N
ПримечаниеПравовая оговорка
Внимание! Все величины даны в [мм], если не указано иное.На данном упрощённом габаритном чертеже представлены не все компоненты.
