BM 77-6-N

Заказать

Данные каталога BM 77-6-N

Наименование продукцииBM77-6-N
Производственный номер16CE1906
EAN номер5700391927003

Описание BM 77-6-N

BM77-6-N

Бустерный модуль для повышения давления, перекачивания жидкости и циркуляции в системах, находящихся под высоким статическим давлением.

Погружной насос SP c электродвигателем в стальном кожухе является герметичной конструкцией.

Модули различных размеров могут соединяться как последовательно, так и параллельно для достижения требуемых параметров Q/H.

Основные данные BM 77-6-N

Номинальная подача77 м3
Номинальный напор74 м
Ступени6
МодельD

Изображение BM 77-6-N

Изображение насосов BM 77-6-N
Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего.

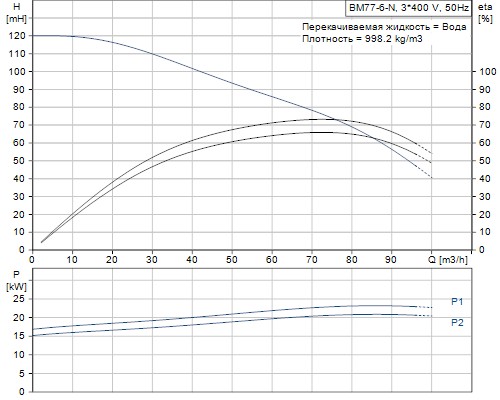

Кривая характеристики BM 77-6-N

Кривая характеристики насосов BM 77-6-N

Жидкость BM 77-6-N

Рабочая жидкостьВода
Максимальная температура жидкости40 °C

Материалы BM 77-6-N

НасосНержавеющая сталь
DIN W.-Nr. 1.4401
AISI 316
Рабочее колесоНержавеющая сталь
DIN W.-Nr. 1.4401
AISI 316
ЭлектродвигательНержавеющая сталь
DIN W.-Nr. 1.4539
AISI 904 L
КожухНерж. сталь
DIN W.-Nr. 1.4401
AISI 316
РезинаNBR

Данные электрооборудования BM 77-6-N

Номинальная мощность - P222 кВт
Промышленная частота50 Hz
Номинальное напряжение3 x 380-415 V
Способ запускапрямой пуск
Показатель уровня обслуживания1.15
Номинальный ток50,0-47,5 A
Класс защиты (IEC 34-5)58
Номер электродвигателя78195618

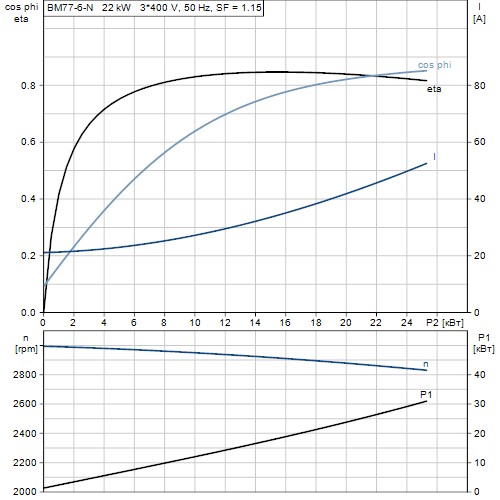

Характеристика двигателя BM 77-6-N

Характеристика двигателя насосов BM 77-6-N

Монтаж BM 77-6-N

Максимальное давление в наружном водопроводе25 бар
Макс. давление на выходе70 бар
Стандартный фланецPJE
Соединение трубпрямой
139 mm

Другое BM 77-6-N

Нетто вес185 кг
Полный вес246 кг
Объем упаковки1.04 м3

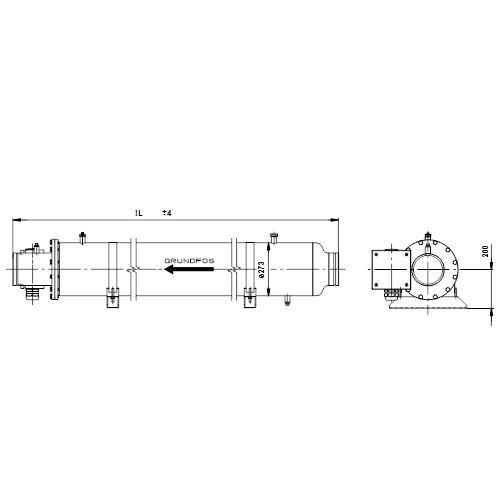

Габаритный чертеж BM 77-6-N

Габаритный чертеж насосов BM 77-6-N
ПримечаниеПравовая оговорка
Внимание! Все величины даны в [мм], если не указано иное.На данном упрощённом габаритном чертеже представлены не все компоненты.
